Maximale Eingangsspannung
Wenn eine Spannung in das Gerät eingespeist
wird, die den angegebenen Wert überschreitet, wird
das elektrische Relais im Eingang beschädigt.
Legen Sie niemals, auch nicht für kurze Zeit, eine
Eingangsspannung an, welche die angegebenen
Werte überschreitet.

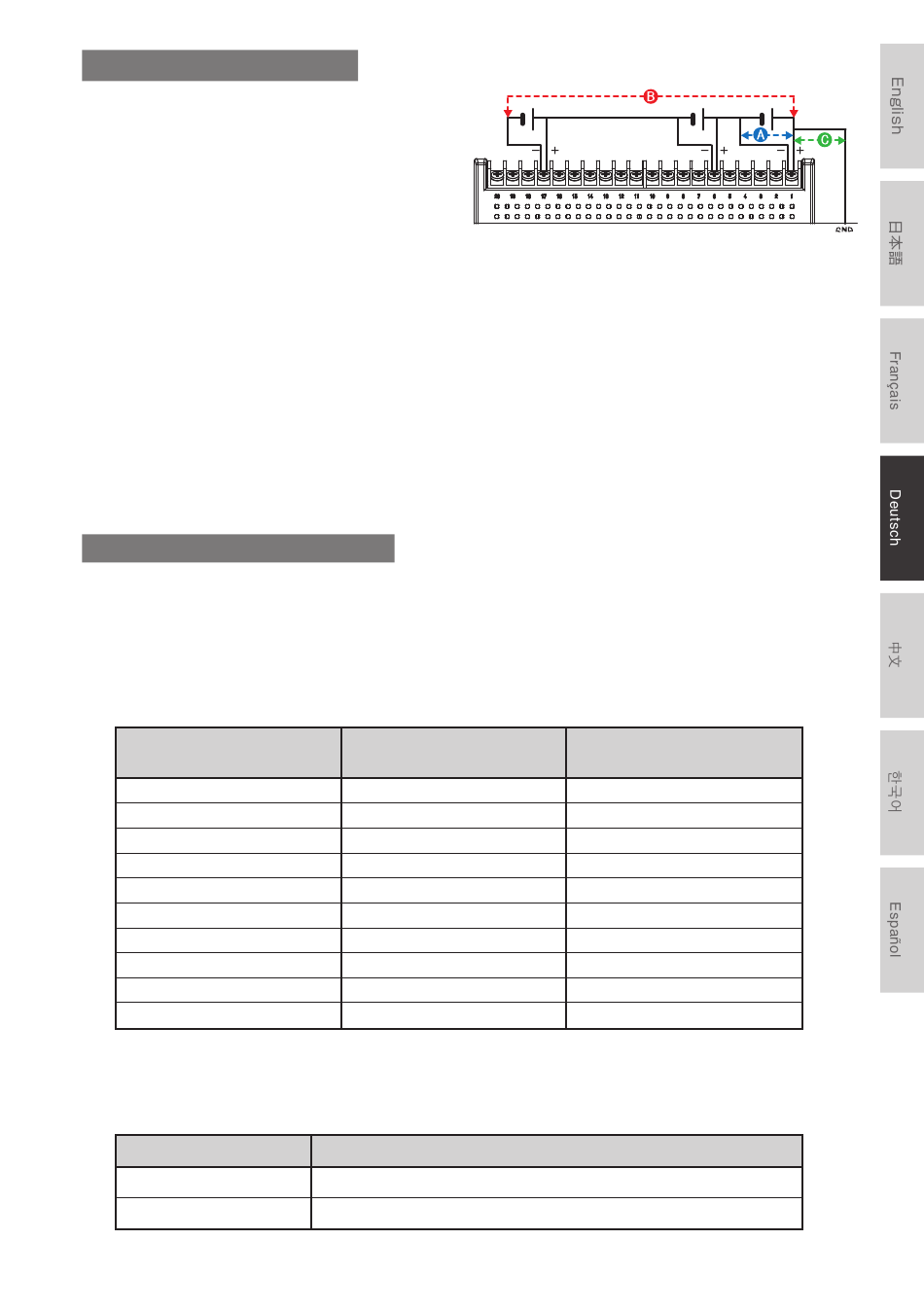

Standard-20CH-Schraubklemme (B-563)
Schraubenloses Standard-20-Kanal-Terminal
(B-563SL)
Schraubenloses Standard-30-Kanal-Terminal
(B-563SL-30)
< Zwischen +/- Klemmen (A) >
• Maximale Eingangsspannung:
60Vp-p (Bereich von 20mV bis 2V)
110Vp-p (Bereich von 5V bis 100V)
< Zwischen den Kanälen (B) >
• Maximale Eingangsspannung: 60Vp-p
• Spannungsfestigkeit: 350 Vp-p für 1 Minute
< Zwischen Kanal und GND (C) >
• Maximale Eingangsspannung: 60Vp-p
• Spannungsfestigkeit: 350 Vp-p für 1 Minute
Maßnahmen gegen Störungen
Wenn die Messwerte aufgrund übermäßigen Rauschens schwanken, führen Sie die folgenden
Gegenmaßnahmen durch. (Die Ergebnisse können je nach Art des Rauschens variieren.)
Bsp. 1 : Verbinden Sie den GND-Eingang des GL860 mit Massepotenzial.
Bsp. 2 : Verbinden Sie den GND-Eingang des GL860 mit dem GND des Messobjekts.
Bsp. 3 : Betreiben Sie den GL860 mit Batterien (Option: B-573).
Bsp. 4 : Setzen Sie im Menü AMP-Einstellungen den Filter auf eine andere Einstellung als "Aus".
Bsp. 5 : Stellen Sie das Abtastinterval so ein, dass der Digitalfilter des GL860 aktiviert werden kann
(siehe folgende Tabelle).
Anzahl der Messkanäle
1 Kanal
2 Kanäle
3 bis 4 Kanäle
5 Kanäle
6 bis 10 Kanäle
11 bis 20 Kanäle
21 bis 40 Kanäle
41 bis 50 Kanäle
51 bis 100 Kanäle
101 bis 200 Kanäle
*1 Anzahl der Messkanäle ist die Anzahl der aktiven Kanäle, bei denen die Eingangseinstellungen NICHT auf "Aus" gesetzt sind.
*2 Die Temperatur kann nicht eingestellt werden, wenn das aktive Abtastintervall auf 5 ms, 10 ms, 20 ms oder 50 ms eingestellt ist.
Im Menü [OTHER] muss die zu verwendende Netzfrequenz eingestellt werden.
Stellen Sie die zu verwendende Wechselstromfrequenz ein.
Gegenstände auswählen
50Hz
60Hz
Block für erhöhte Spannungsfestigkeit (B-565)
< Zwischen +/- Klemmen (A) >
• Maximale Eingangsspannung:
< Zwischen den Kanälen (B) >
• Maximale Eingangsspannung: 600Vp-p
• Spannungsfestigkeit: 600Vp-p
< Zwischen Kanal und GND (C) >
• Maximale Eingangsspannung: 300Vp-p
• Spannungsfestigkeit: 2300VACrms für 1 Minute
Erlaubtes
*1
Stichprobenintervall
5msec oder langsamer
10msec oder langsamer
20msec oder langsamer
50msec oder langsamer
50msec oder langsamer
100msec oder langsamer
200msec oder langsamer
250msec oder langsamer
500msec oder langsamer
1sec oder langsamer
Gebiete mit Netzfrequenz 50 Hz.
Gebiete mit Netzfrequenz 60 Hz.
39
60Vp-p (Bereich von 20mV bis 2V)
110Vp-p (Bereich von 5V bis 100V)
Abtastintervall,
das Digitalfilter ermöglicht
*2
50msec oder langsamer
*2
125msec oder langsamer
*2
250msec oder langsamer
*2
250msec oder langsamer
500msec oder langsamer
*2
1sec oder langsamer
2sec oder langsamer
2sec oder langsamer
5sec oder langsamer
10sec oder langsamer
