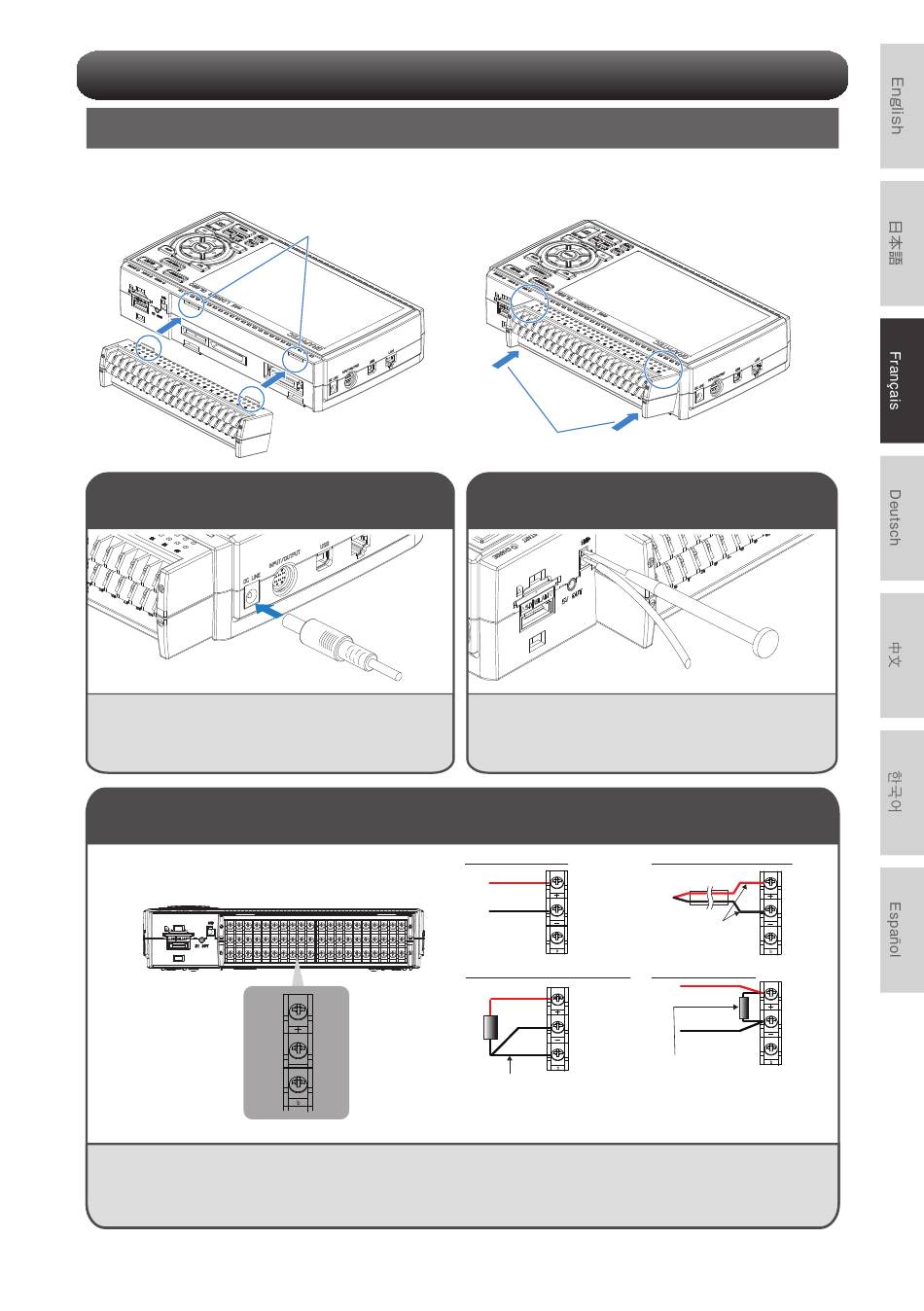

1. Insérez les languettes en haut du terminal
dans les rainures.
Connexion de l'adaptateur AC
Connecter la sortie DC de l'adaptateur AC au
connecteur indiqué comme "DC LINE" sur le GL860.
Connexion aux bornes d'entrée analogiques
Bornier haute tension et haute précision
(B-565)
CH1................................CH20
ATTENTION
• Connecter le fil au canal désigné, où les canaux individuels sont numérotés.
* Pour plus d'informations, reportez-vous au manuel de l'utilisateur.
• Les B-563/B-563SL/B-563SL-30 ne prennent pas en charge l'entrée température à résistance.
Procédures de connexion
Montage de chaque bornier
Insérer dans la rainure
+
-
b
2. Appuyez sur le terminal dans la direction
indiquée jusqu'à ce qu'il soit bien verrouillé.
Presser
Raccordement du câble de
mise à la terre
Utilisez un tournevis à tête plate pour appuyer sur le
bouton situé au-dessus de la borne GND tout en
connectant le câble de mise à la terre au GL860.
Connecter l'autre extrémité du câble à la terre.
Entrée de tension
+
Entrée de
la tension DC
-
Entrée température à résistance
A
+
B
-
b
b
La résistance du fil de connexion doit
être de 10 Ω ou moins par fil, trois fils
doivent être de même longueur.
26
Entrée du thermocouple
+
-
Un fil de compensation
est utilisé s'il est requis.
Entrée de courant
+
-
Résistance de shunt
Ex : Le signal de courant est converti en
tension à l'aide de la résistance shunt.
Pour un courant de 4 à 20mA pour but de
convertir le signal en 1 à 5V.
Note: Graphtec propose la résistance de
shunt de précision B-551 250 ohms.
