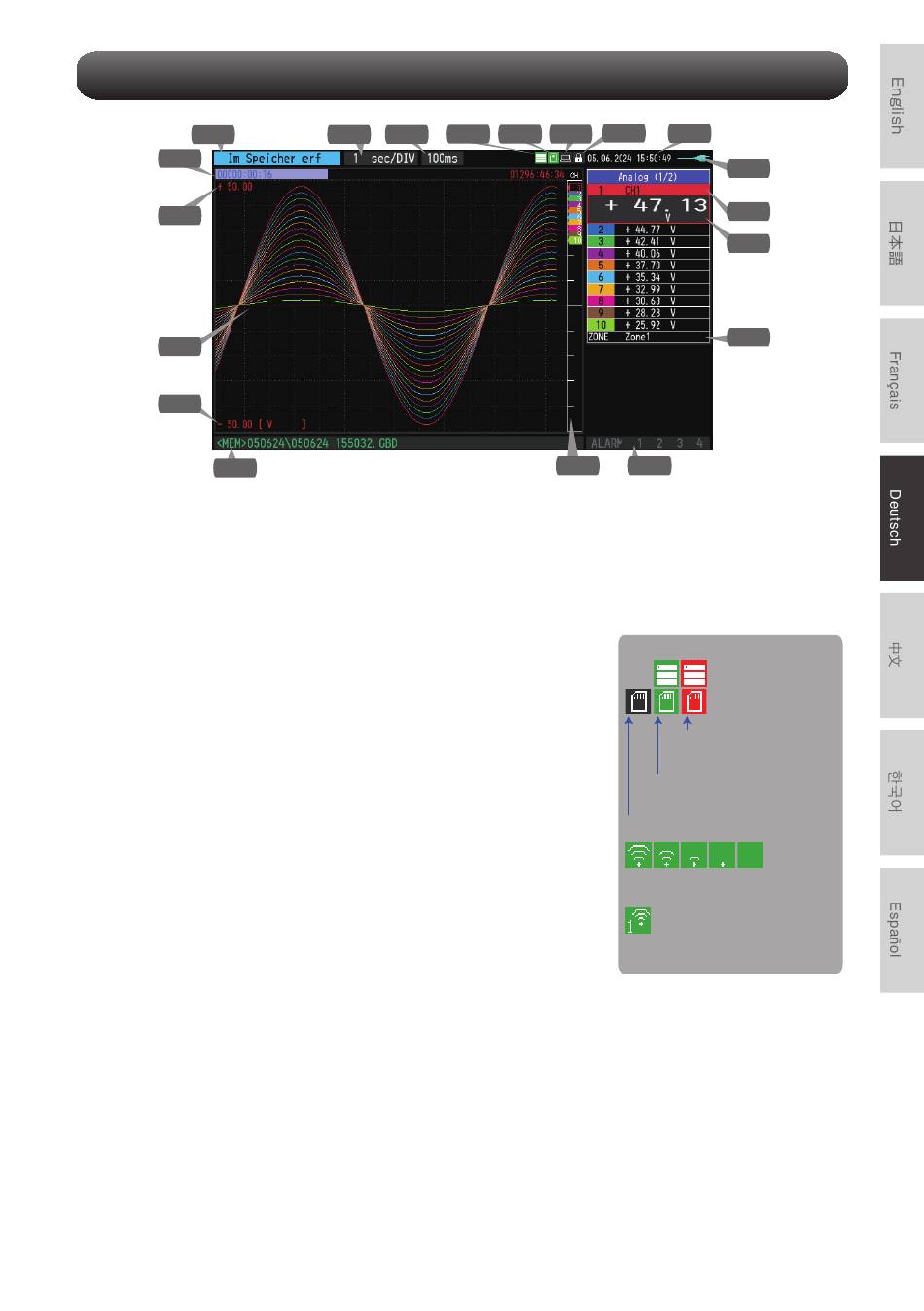

Beschreibungen der Menübildschirme
1
19
18
17
16
15
1.
Anzeigebereich für
Statusmeldungen
2.
Anzeigebereich
Zeit/DIV
3.
Anzeige des
Abtastintervalls
4.
Anzeige des
Gerätezugriffs
(Interner Speicher)
5.
Gerätezugriffsanzeige
(SD-Speicherkarten- /
WLAN-Anzeige)
6.
Remote-Anzeige
7.
Tastensperre-Anzeige
8.
Anzeige der Uhr
4
2
3
: Zeigt den Betriebsstatus an.
: Zeigt die aktuelle Zeitskala an.
: Zeigt das aktuelle Abtastintervall an.
: Wird beim Zugriff auf den internen
Speicher in rot angezeigt.
: Wird beim Zugriff auf die
SD-Speicherkarte in rot angezeigt.
Wenn die SD-Speicherkarte eingelegt
ist, wird sie grün angezeigt.
(Im Stationsmodus wird die
Signalstärke der angeschlossenen
Basiseinheit angezeigt. Außerdem
wird im Access Point-Modus die
Anzahl der angeschlossenen
Mobilteile angezeigt. Sie wird orange,
wenn die Wireless-Einheit in Betrieb ist.)
: Zeigt den Remote-Status an.
(Orange = Fernstatus, weiß = lokaler Status)
: Zeigt den Status der Tastensperre an.
(Orange = Tasten gesperrt, weiß = nicht gesperrt)
: Zeigt das aktuelle Datum und die Uhrzeit an.
42
7
5
6
8
14
13
Status-Symbol
Interner/
SD-Speicherkartenzugriff
(Rote Anzeige)
Interne/
SD-Speicherkarte ist eingesetzt
(Grüne Anzeige)
SD-Speicherkarte ist nicht eingelegt
Anzeige der Funkfeldstärke der
Basiseinheit (von Stark bis Schwach)
Verbindungsstatus der Untereinheit
(0 bis 5 Einheiten)
9
10
11
12
