D
®
PREMASGARD
Untermenü Settings Display
DIRECTION
CONTRAST

BACKLIGHT

PRESENTATION

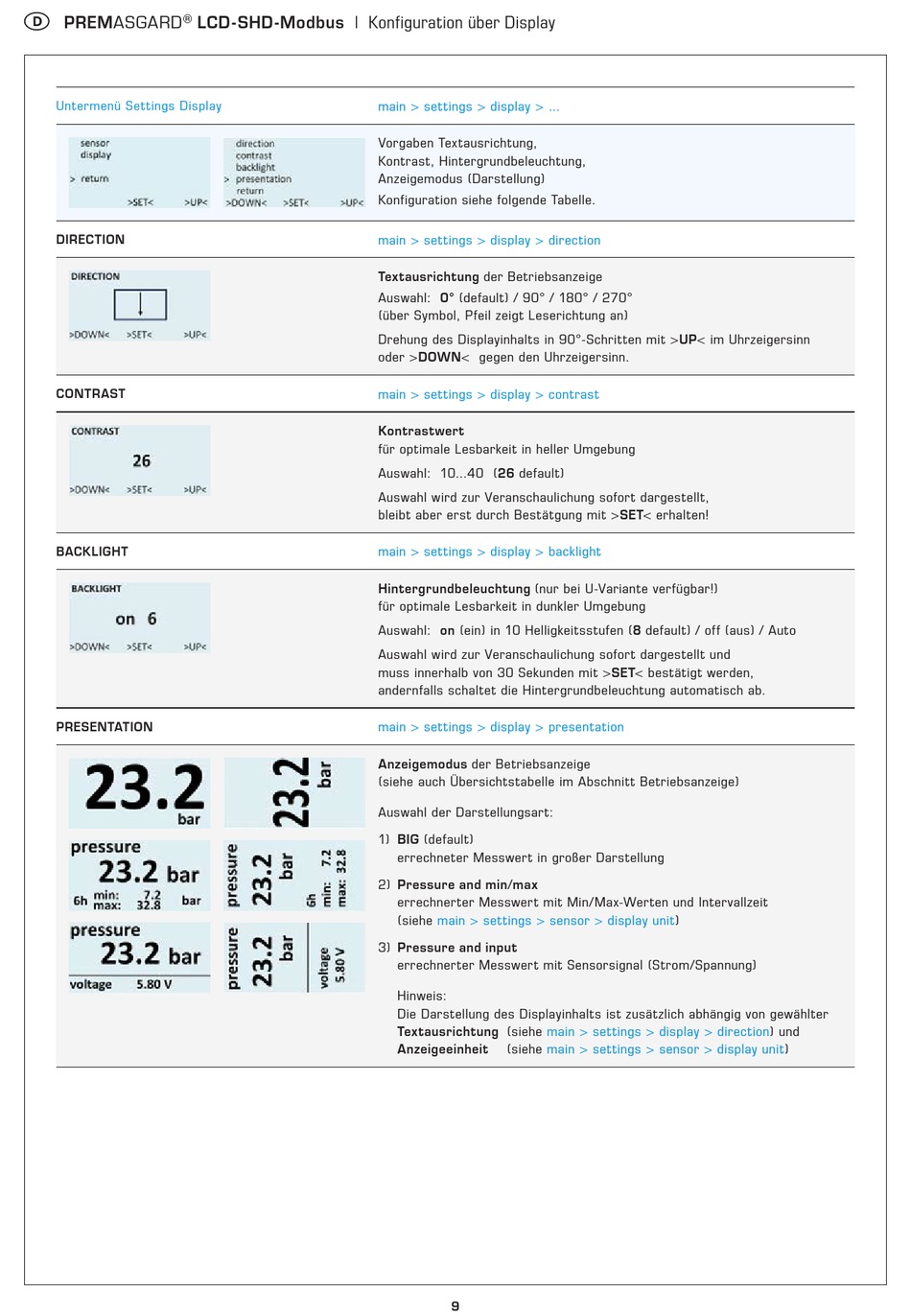

LCD - SHD -Modbus | Konfiguration über Display
main > settings > display > ...
Vorgaben Textausrichtung,
Kontrast, Hintergrundbeleuchtung,
Anzeigemodus (Darstellung)
Konfiguration siehe folgende Tabelle.
main > settings > display > direction
Textausrichtung der Betriebsanzeige
Auswahl: 0° (default) / 90° / 180° / 270°
(über Symbol, Pfeil zeigt Leserichtung an)
Drehung des Displayinhalts in 90°-Schritten mit >UP< im Uhrzeigersinn
oder >DOWN< gegen den Uhrzeigersinn.
main > settings > display > contrast
Kontrastwert
für optimale Lesbarkeit in heller Umgebung
Auswahl: 10...40 (26 default)
Auswahl wird zur Veranschaulichung sofort dargestellt,
bleibt aber erst durch Bestätgung mit >SET< erhalten!
main > settings > display > backlight
Hintergrundbeleuchtung (nur bei U-Variante verfügbar!)
für optimale Lesbarkeit in dunkler Umgebung
Auswahl: on (ein) in 10 Helligkeitsstufen (8 default) / off (aus) / Auto
Auswahl wird zur Veranschaulichung sofort dargestellt und
muss innerhalb von 30 Sekunden mit >SET< bestätigt werden,
andernfalls schaltet die Hintergrundbeleuchtung automatisch ab.
main > settings > display > presentation
Anzeigemodus der Betriebsanzeige
(siehe auch Übersichtstabelle im Abschnitt Betriebsanzeige)
Auswahl der Darstellungsart:
1) BIG (default)
errechneter Messwert in großer Darstellung
2) Pressure and min/max
errechnerter Messwert mit Min/Max-Werten und Intervallzeit
(siehe main > settings > sensor > display
3) Pressure and input
errechnerter Messwert mit Sensorsignal (Strom/Spannung)
Hinweis:
Die Darstellung des Displayinhalts ist zusätzlich abhängig von gewählter
Textausrichtung (siehe main > settings > display >
Anzeigeeinheit
(siehe main > settings > sensor > display
9
unit)
direction) und
unit)
