S+S REGELTECHNIK PREMASGARD LCD-Modbus Montageanleitung Seite 52

D G U F r
PREMASGARD ®
PREMASGARD ®

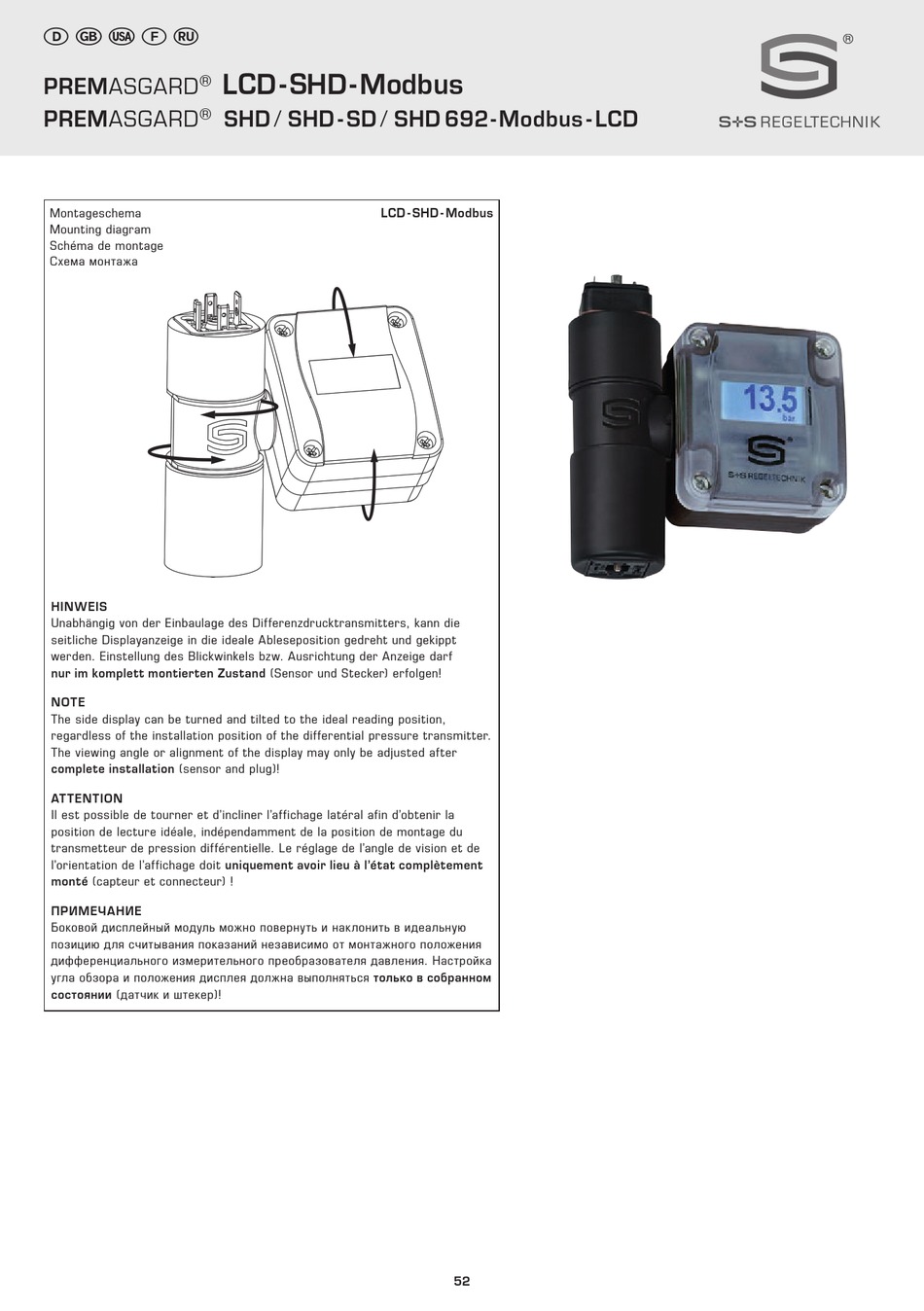

Montageschema
Mounting diagram
Schéma de montage
Схема монтажа
HINWEIS
Unabhängig von der Einbaulage des Differenzdrucktransmitters, kann die
seitliche Display anzeige in die ideale Ableseposition gedreht und gekippt
werden. Einstellung des Blickwinkels bzw. Ausrichtung der Anzeige darf
nur im komplett montierten Zustand (Sensor und Stecker) erfolgen!
NOTE
The side display can be turned and tilted to the ideal reading position,
regardless of the installation position of the differential pressure transmitter.
The viewing angle or alignment of the display may only be adjusted after
complete installation (sensor and plug)!
ATTENTION
Il est possible de tourner et d'incliner l'affichage latéral afin d'obtenir la
position de lecture idéale, indépendamment de la position de montage du
transmetteur de pression différentielle. Le réglage de l'angle de vision et de
l'orientation de l'affichage doit uniquement avoir lieu à l'état complètement
monté (capteur et connecteur) !
ПРИМЕЧАНИЕ
Боковой дисплейный модуль можно повернуть и наклонить в идеальную
позицию для считывания показаний независимо от монтажного положения
дифференциального измерительного преобразователя давления. Настройка
угла обзора и положения дисплея должна выполняться только в собранном
состоянии (датчик и штекер)!
LCD - SHD - Modbus
SHD / SHD - SD / SHD 692 - Modbus - LCD
LCD - SHD - Modbus
52
