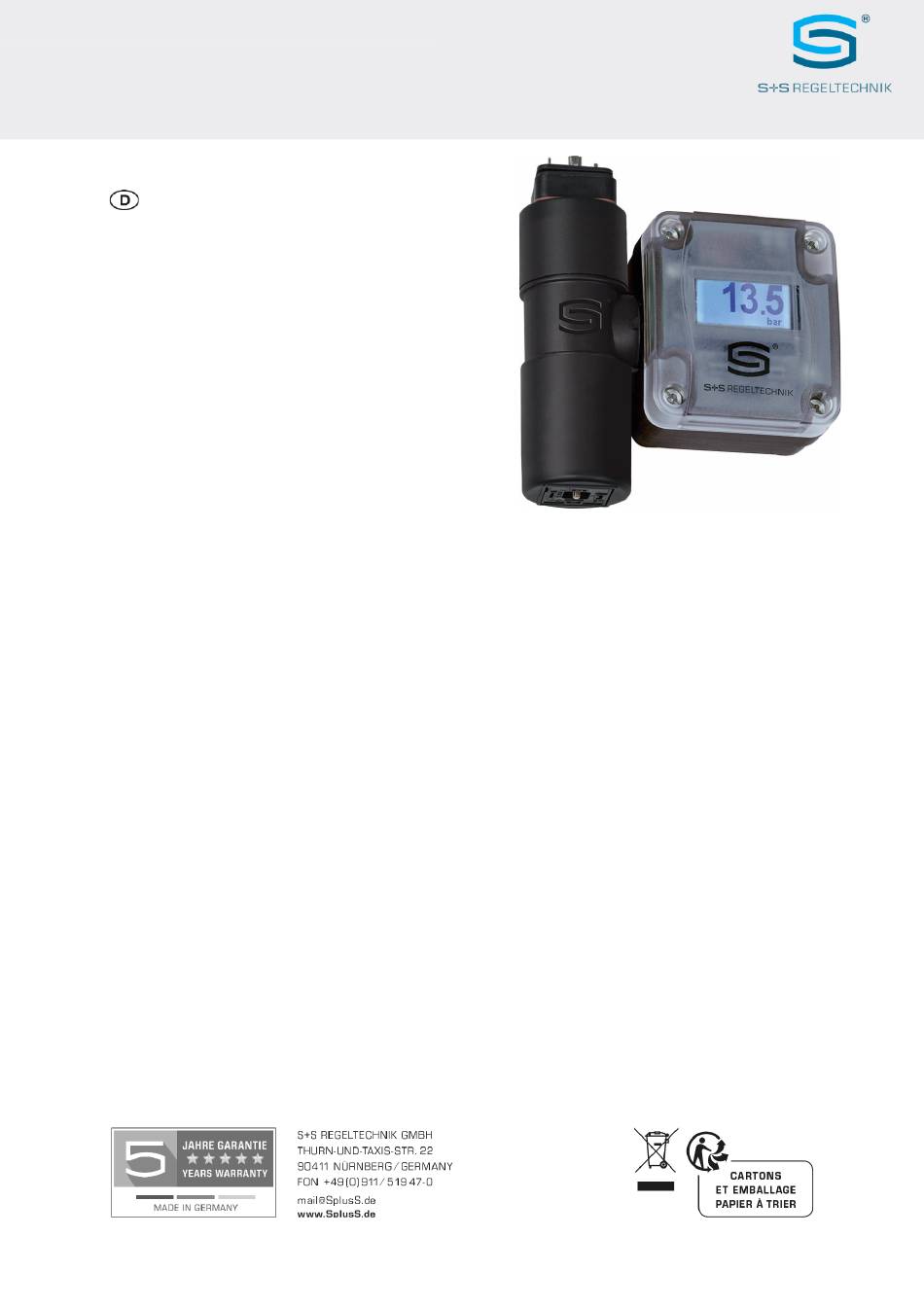

- Seite 1 LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 Bedienungs- und Montageanleitung Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA 08/24 – V001...
- Seite 2 0-10 V, 4...20 mA Das LCD-SHD Display-Modul wurde speziell für unsere PREMASGARD SHD/SHD SD /SH 692 Druckmessumformer konzipiert, um den gemessenen Wert direkt an der Messstelle sofort ablesen zu können. Das Display-Modul ist ein konfigurierbares Anzeigegerät für Druckmessumformer mit Normsignal 4…20 mA oder 0-10 V und Steckverbinder Typ DIN EN 175301-803-A.
-
Seite 3: Technische Daten
1301-5112-5000-100 SHD-692-U-xxx Montage LCD-SHD Display-Modul auf den Formstecker A des Druckmessumformers im Spannungslosen Zustand aufstecken. Achten Sie dabei auf den korrekten elektrischen Anschluss, sodass die Signale auf die richtigen Buchsen übertragen werden. Falsche Eingangssignale können das Gerät beschädigen. 1. Stecker inklusive Dichtung vom Sensor lösen. -
Seite 4: Startbildschirm
SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA Startbildschirm Sobald das LCD-SHD Display-Modul mit Spannung versorgt wird, wird die Seite information (S. 6) für ca. 10 Sekunden angezeigt. Danach wird auf die Betriebsanzeige gewechselt. -
Seite 5: Setup-Tastenbelegung
LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA Setup-Tastenbelegung • <SET> Eingabe und Auswahl bestätigen. main(S. 6) Aus der Betriebsanzeige heraus zu • <UP> Im Menü nach oben bewegen. - Seite 6 LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA Menü Kurzbeschreibung >SET< operating display + main Auswahl zu: information (S. 6), settings (S. 6), EXIT (zurück zur Betriebsanzeige) Anzeige: Software-Version >DOWN<...
-
Seite 7: Measuring Range
LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA >> main menu >> settings >> sensor >> measuring range measuring range Auswahl Einheit: Auswahl der Eingangseinheit des Drucksensors in bar oder psi, danach zum nächsten Punkt... - Seite 8 LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA >> main menu >> settings >> sensor >> display unit display unit Auswahl: bar, kPa, psi, inWC, atm, mWC Hinweis: Die Auswahl der Einheit wirkt sich nicht auf den eingestellten...
-
Seite 9: Backlight
LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA >> main menu >> settings >> display >> backlight backlight Die Hintergrundbeleuchtung kann bei Bedarf aktiviert oder deaktiviert werden, um die Ablesbarkeit in dunklen Umgebungen zu verbessern. -
Seite 10: Wartung Und Pflege
LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA Wartung und Pflege LCD Display-Modul benötigt keine spezielle Wartung. Es ist jedoch ratsam, das Gerät regelmäßig auf sichtbare Schäden oder Verschmutzungen zu überprüfen. Reinigen Sie das Display bei Bedarf mit einem weichen, leicht angefeuchteten Tuch. - Seite 11 LCD-SHD PREMASGARD® Display-Modul für Drucktransmitter SHD / SHD-SD / SHD 692 konfigurierbar, dreh- und kippbar für 0-10 V, 4...20 mA Montage und Inbetriebnahme Schweißvorschriften usw.) zu erfolgen. Insbesondere sind zu Die Geräte sind im spannungslosen Zustand anzuschließen. Der berücksichtigen: ⁄...
