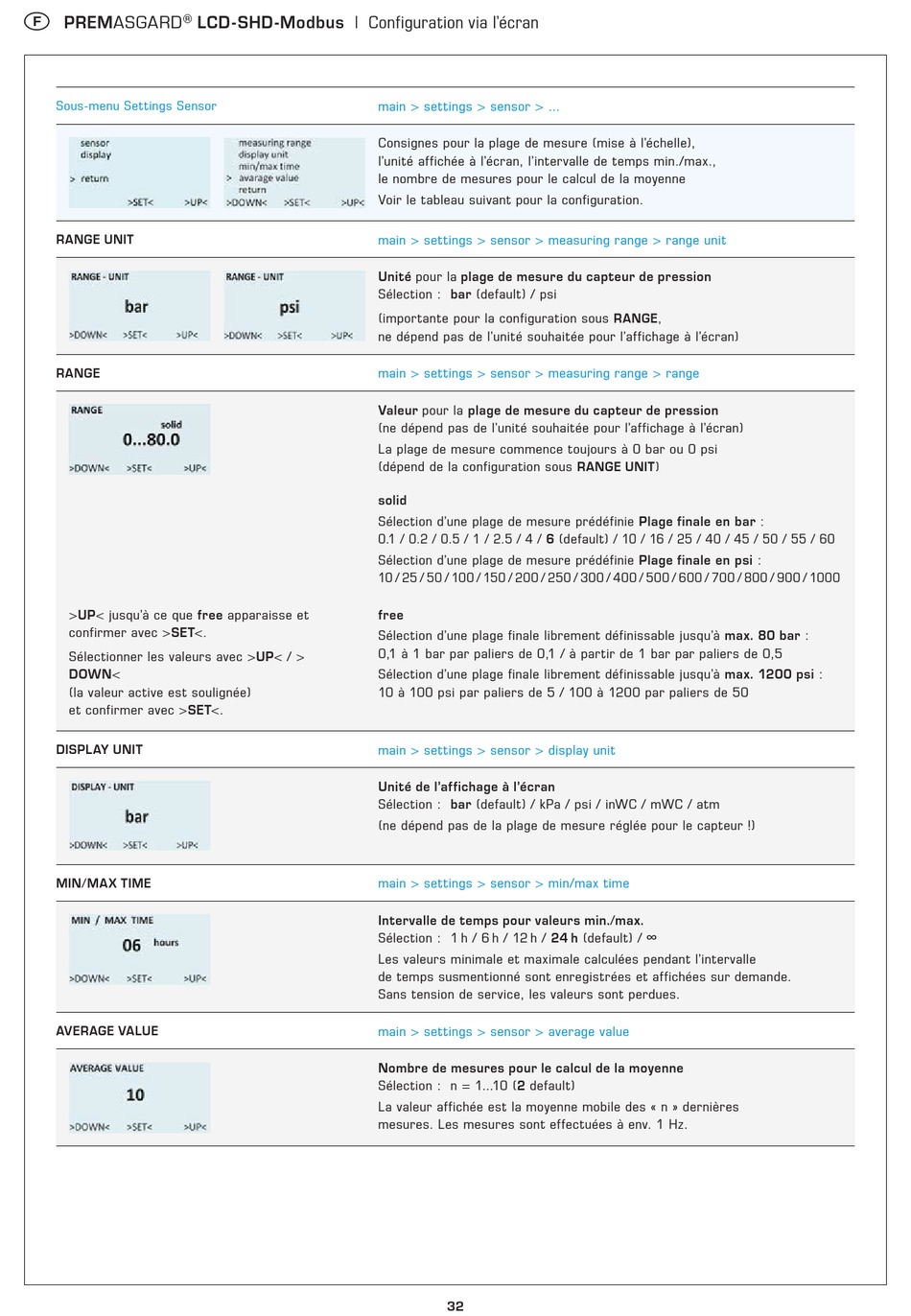

PREMASGARD
Sous-menu Settings Sensor
RANGE UNIT
RANGE
>UP< jusqu'à ce que free apparaisse et
confirmer avec >SET<.
Sélectionner les valeurs avec >UP< / >
DOWN<
(la valeur active est soulignée)
et confirmer avec >SET<.
DISPLAY UNIT
MIN/MAX TIME
AVERAGE VALUE
LCD - SHD -Modbus | Configuration via l'écran
main > settings > sensor > ...
Consignes pour la plage de mesure (mise à l'échelle),
l'unité affichée à l'écran, l'intervalle de temps min./max.,
le nombre de mesures pour le calcul de la moyenne
Voir le tableau suivant pour la configuration.
main > settings > sensor > measuring range > range unit
Unité pour la plage de mesure du capteur de pression
Sélection : bar (default) / psi
(importante pour la configuration sous RANGE,
ne dépend pas de l'unité souhaitée pour l'affichage à l'écran)
main > settings > sensor > measuring range > range
Valeur pour la plage de mesure du capteur de pression
(ne dépend pas de l'unité souhaitée pour l'affichage à l'écran)
La plage de mesure commence toujours à 0 bar ou 0 psi
(dépend de la configuration sous RANGE UNIT)
solid
Sélection d'une plage de mesure prédéfinie Plage finale en bar :
0.1 / 0.2 / 0.5 / 1 / 2.5 / 4 / 6 (default) / 10 / 16 / 25 / 40 / 45 / 50 / 55 / 60
Sélection d'une plage de mesure prédéfinie Plage finale en psi :
10 / 25 / 50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000
free
Sélection d'une plage finale librement définissable jusqu'à max. 80 bar :
0,1 à 1 bar par paliers de 0,1 / à partir de 1 bar par paliers de 0,5
Sélection d'une plage finale librement définissable jusqu'à max. 1200 psi :
10 à 100 psi par paliers de 5 / 100 à 1200 par paliers de 50
main > settings > sensor > display unit
Unité de l'affichage à l'écran
Sélection : bar (default) / kPa / psi / inWC / mWC / atm
(ne dépend pas de la plage de mesure réglée pour le capteur !)
main > settings > sensor > min/max time
Intervalle de temps pour valeurs min./max.
Sélection : 1 h / 6 h / 12 h / 24 h (default) / ∞
Les valeurs minimale et maximale calculées pendant l'intervalle
de temps susmentionné sont enregistrées et affichées sur demande.
Sans tension de service, les valeurs sont perdues.
main > settings > sensor > average value
Nombre de mesures pour le calcul de la moyenne
Sélection : n = 1...10 (2 default)
La valeur affichée est la moyenne mobile des « n » dernières
mesures. Les mesures sont effectuées à env. 1 Hz.
