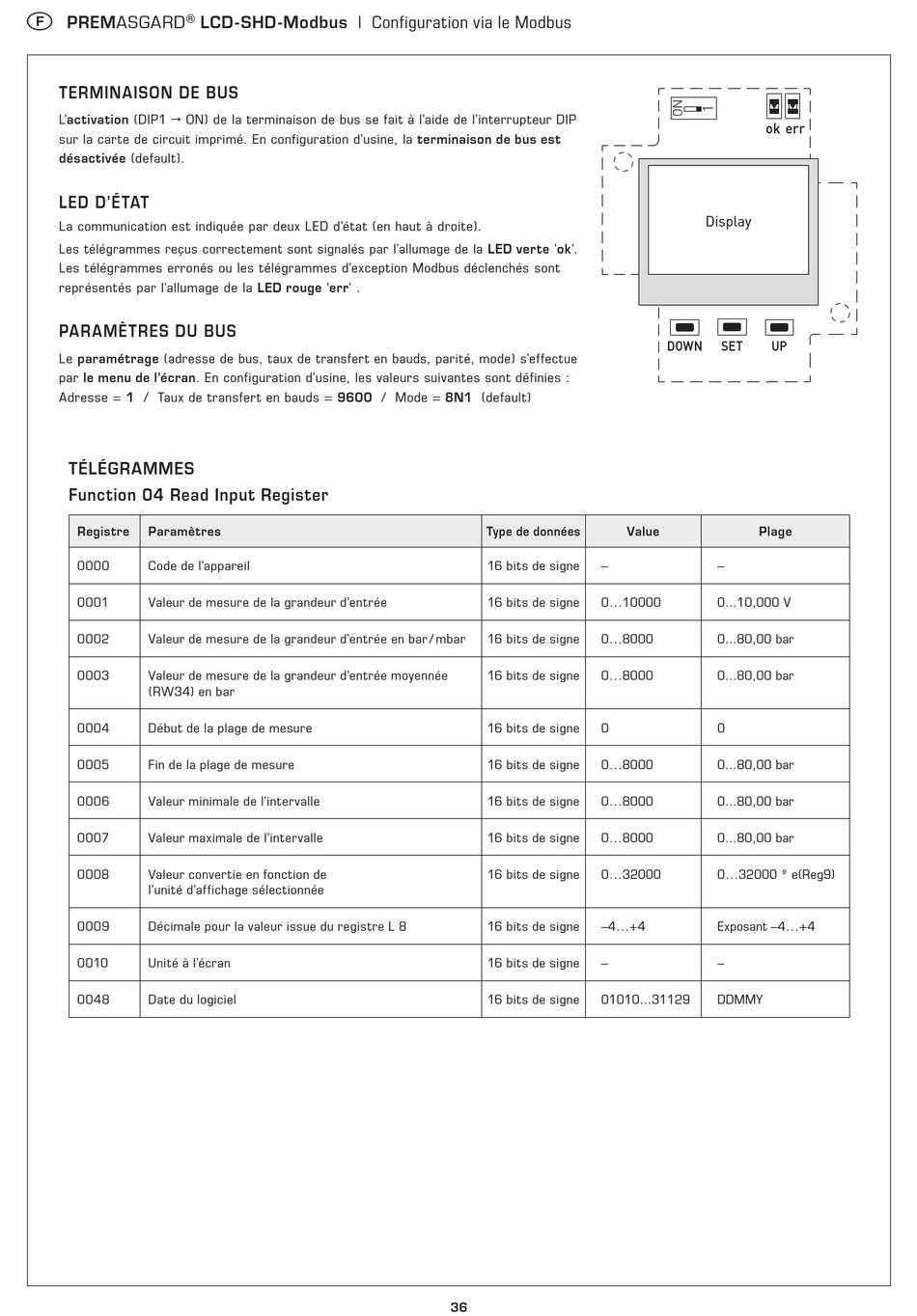

S+S REGELTECHNIK PREMASGARD LCD-Modbus Montageanleitung Seite 36

F
®
PREMASGARD
TERMINAISON DE BUS
L'activation (DIP1 → ON) de la terminaison de bus se fait à l'aide de l'interrupteur DIP
sur la carte de circuit imprimé. En configuration d'usine, la terminaison de bus est
désactivée (default).
LED D'ÉTAT
La communication est indiquée par deux LED d'état (en haut à droite).
Les télégrammes reçus correctement sont signalés par l'allumage de la LED verte 'ok'.
Les télégrammes erronés ou les télégrammes d'exception Modbus déclenchés sont
représentés par l'allumage de la LED rouge 'err' .
PARAMÈTRES DU BUS
Le paramétrage (adresse de bus, taux de transfert en bauds, parité, mode) s'effectue
par le menu de l'écran. En configuration d'usine, les valeurs suivantes sont définies :
Adresse = 1 / Taux de transfert en bauds = 9600 / Mode = 8N1 (default)
TÉLÉGRAMMES
Function 04 Read Input Register
Registre Paramètres
0000 Code de l'appareil
0001 Valeur de mesure de la grandeur d'entrée
0002 Valeur de mesure de la grandeur d'entrée en bar / mbar
0003 Valeur de mesure de la grandeur d'entrée moyennée
(RW34) en bar
0004 Début de la plage de mesure
0005 Fin de la plage de mesure
0006 Valeur minimale de l'intervalle
0007 Valeur maximale de l'intervalle
0008 Valeur convertie en fonction de
l'unité d'affichage sélectionnée
0009 Décimale pour la valeur issue du registre L 8
0010 Unité à l'écran
0048 Date du logiciel
LCD - SHD -Modbus | Configuration via le Modbus
Type de données
16 bits de signe –
16 bits de signe 0...10000
16 bits de signe 0...8000
16 bits de signe 0...8000
16 bits de signe 0
16 bits de signe 0...8000
16 bits de signe 0...8000
16 bits de signe 0...8000
16 bits de signe 0...32000
16 bits de signe –4...+4
16 bits de signe –
16 bits de signe 01010...31129
36
ok err
Display
DOWN SET UP
Value Plage
–
0...10,000 V
0...80,00 bar
0...80,00 bar
0
0...80,00 bar
0...80,00 bar
0...80,00 bar
0...32000 * e(Reg9)
Exposant –4...+4
–
DDMMY
