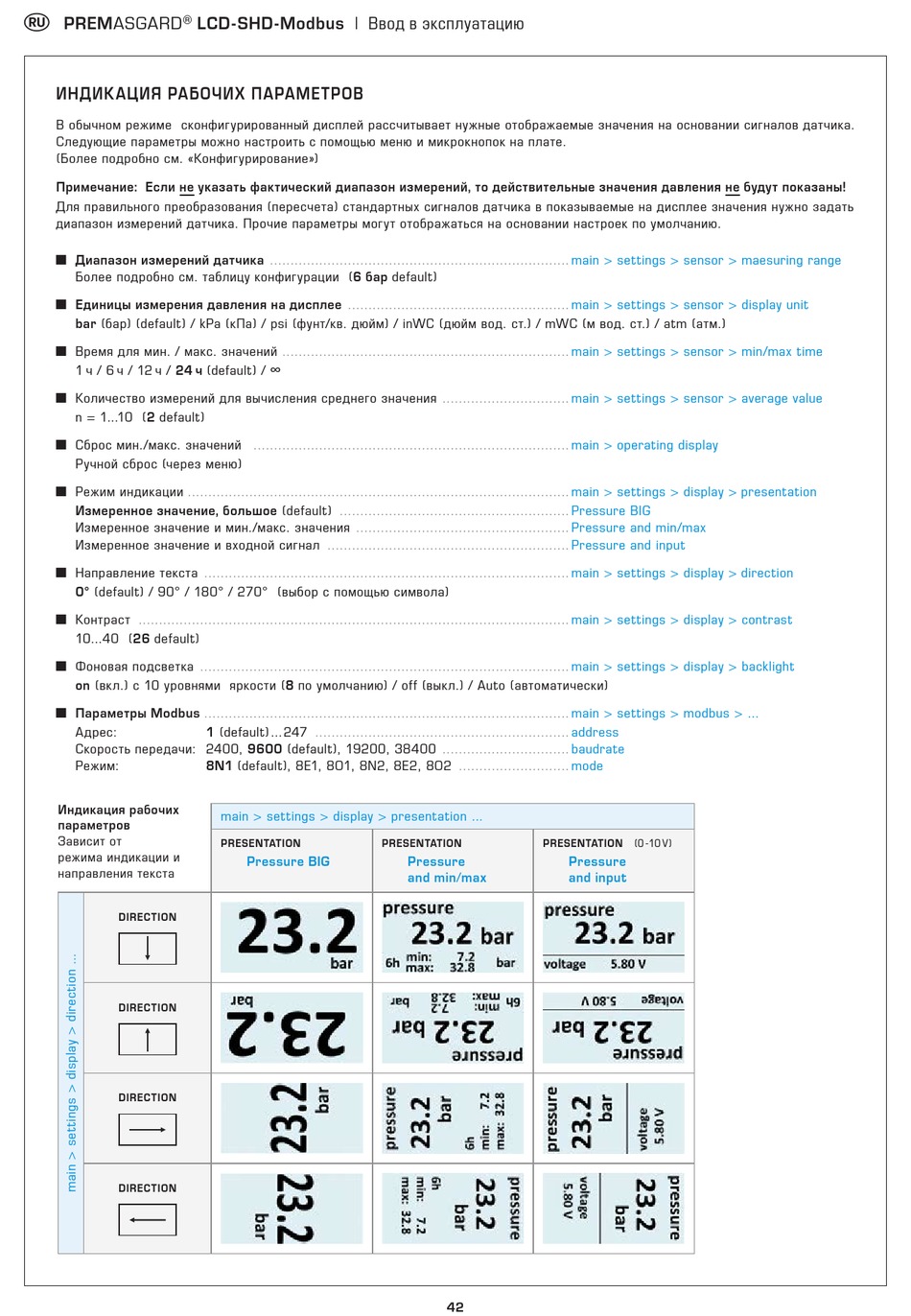

ИНДИК АЦИЯ РАБОЧИХ ПАРАМЕТРОВ
В обычном режиме сконфигурированный дисплей рассчитывает нужные отображаемые значения на основании сигналов датчика.
Следующие параметры можно настроить с помощью меню и микрокнопок на плате.
(Более подробно см. «Конфигурирование»)
Примечание: Если не указать фактический диапазон измерений, то действительные значения давления не будут показаны!
Для правильного преобразования (пересчета) стандартных сигналов датчика в показываемые на дисплее значения нужно задать
диапазон измерений датчика. Прочие параметры могут отображаться на основании настроек по умолчанию.
■ Диапазон измерений датчика
Более подробно см. таблицу конфигурации (6 бар default)
■ Единицы измерения давления на дисплее
bar (бар) (default) / kPa (кПа) / psi (фунт/кв. дюйм) / inWC (дюйм вод. ст.) / mWC (м вод. ст.) / atm (атм.)
■ Время для мин. / макс. значений
1 ч / 6 ч / 12 ч / 24 ч (default) / ∞
■ Количество измерений для вычисления среднего значения
n = 1...10 (2 default)
■ Сброс мин./макс. значений
Ручной сброс (через меню)
■ Режим индикации .............................................................................................
Измеренное значение, большое (default)
Измеренное значение и мин./макс. значения
Измеренное значение и входной сигнал
■ Направление текста
0° (default) / 90° / 180° / 270° (выбор с помощью символа)
■ Контраст .........................................................................................................
10...40 (26 default)
■ Фоновая подсветка
on (вкл.) с 10 уровнями яркости (8 по умолчанию) / off (выкл.) / Auto (автоматически)
■ Параметры Modbus
Адрес:
Скорость передачи: 2400, 9600 (default), 19200, 38400
Режим:
Индикация рабочих
параметров
Зависит от
режима индикации и
направления текста
DIRECTION
DIRECTION
DIRECTION
DIRECTION
LCD - SHD -Modbus | Ввод в эксплуатацию
.........................................................................
......................................................
......................................................................
.............................................................................
........................................................
....................................................
...........................................................
.........................................................................................
..........................................................................................
.........................................................................................
1 (default) ... 247 ..............................................................
8N1 (default), 8E1, 8O1, 8N2, 8E2, 8O2
main > settings > display > presentation ...
PRESENTATION
Pressure BIG
...............................
...............................
...........................
PRESENTATION PRESENTATION (0 -10 V)
Pressure
and min/max
42
main > settings > sensor > maesuring range
main > settings > sensor > display unit
main > settings > sensor > min/max time
main > settings > sensor > average value
main > operating display
main > settings > display > presentation
Pressure BIG
Pressure and min/max
Pressure and input
main > settings > display > direction
main > settings > display > contrast
main > settings > display > backlight
main > settings > modbus > ...
address
baudrate
mode
Pressure
and input
