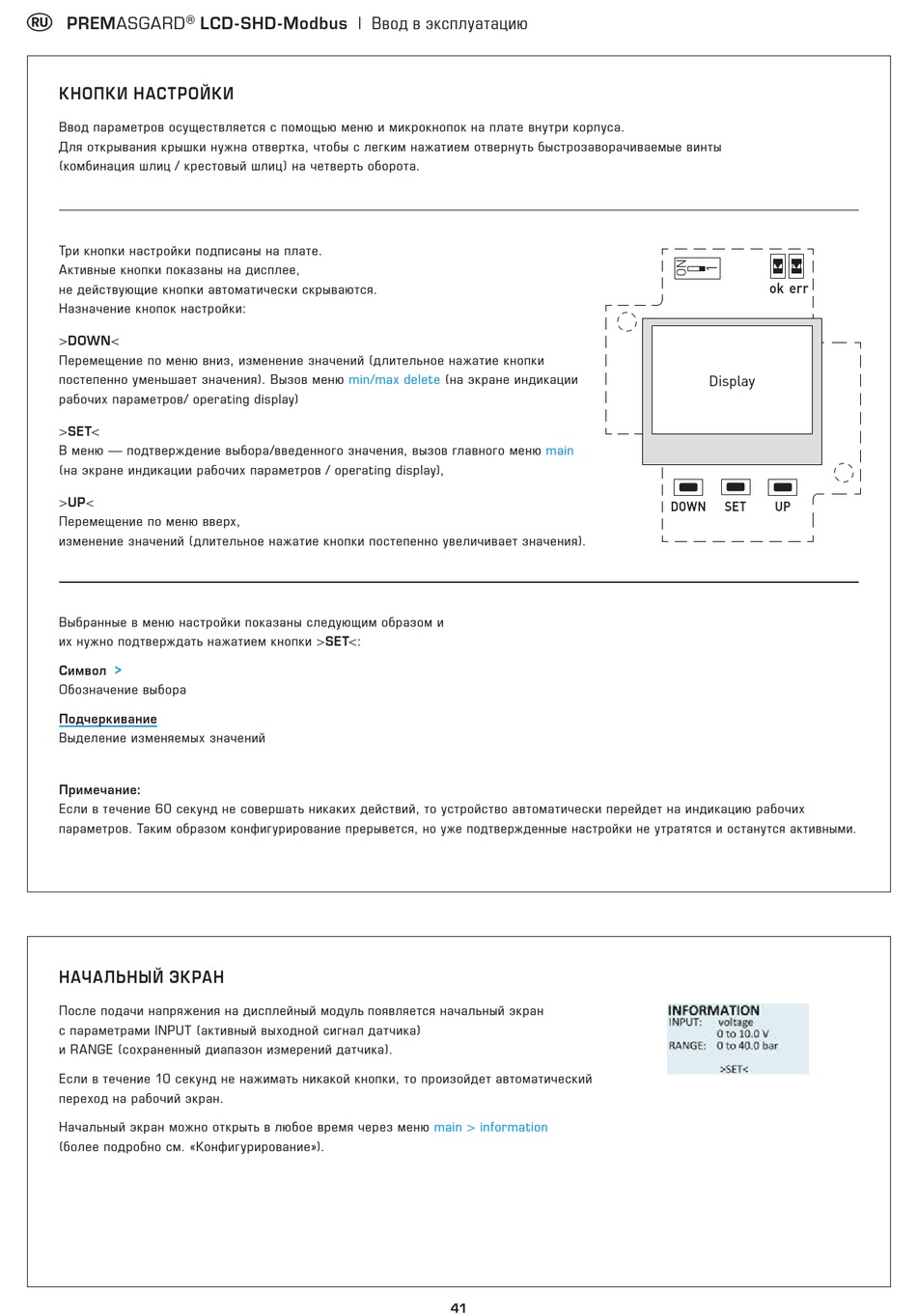

PREMASGARD LCD - SHD -Modbus | Ввод в эксплуатацию
КНОПКИ НАСТРОЙКИ
Ввод параметров осуществляется с помощью меню и микрокнопок на плате внутри корпуса.
Для открывания крышки нужна отвертка, чтобы с легким нажатием отвернуть быстрозаворачиваемые винты
(комбинация шлиц / крестовый шлиц) на четверть оборота.
Три кнопки настройки подписаны на плате.
Активные кнопки показаны на дисплее,
ok err
не действующие кнопки автоматически скрываются.
Назначение кнопок настройки:
>DOWN<
Перемещение по меню вниз, изменение значений (длительное нажатие кнопки
Display
постепенно уменьшает значения). Вызов меню min/max delete (на экране индикации
рабочих параметров/ operating display)
>SET<
В меню — подтверждение выбора/введенного значения, вызов главного меню main
(на экране индикации рабочих параметров / operating display),
>UP <
DOWN SET UP
Перемещение по меню вверх,
изменение значений (длительное нажатие кнопки постепенно увеличивает значения).
Выбранные в меню настройки показаны следующим образом и
их нужно подтверждать нажатием кнопки >SET<:
Символ >
Обозначение выбора
Подчеркивание
Выделение изменяемых значений
Примечание:
Если в течение 60 секунд не совершать никаких действий, то устройство автоматически перейдет на индикацию рабочих
параметров. Таким образом конфигурирование прерывется, но уже подтвержденные настройки не утратятся и останутся активными.
НАЧА ЛЬНЫЙ ЭКРАН
После подачи напряжения на дисплейный модуль появляется начальный экран
с параметрами INPUT (активный выходной сигнал датчика)
и RANGE (сохраненный диапазон измерений датчика).
Если в течение 10 секунд не нажимать никакой кнопки, то произойдет автоматический
переход на рабочий экран.
Начальный экран можно открыть в любое время через меню main > information
(более подробно см. «Конфигурирование»).
