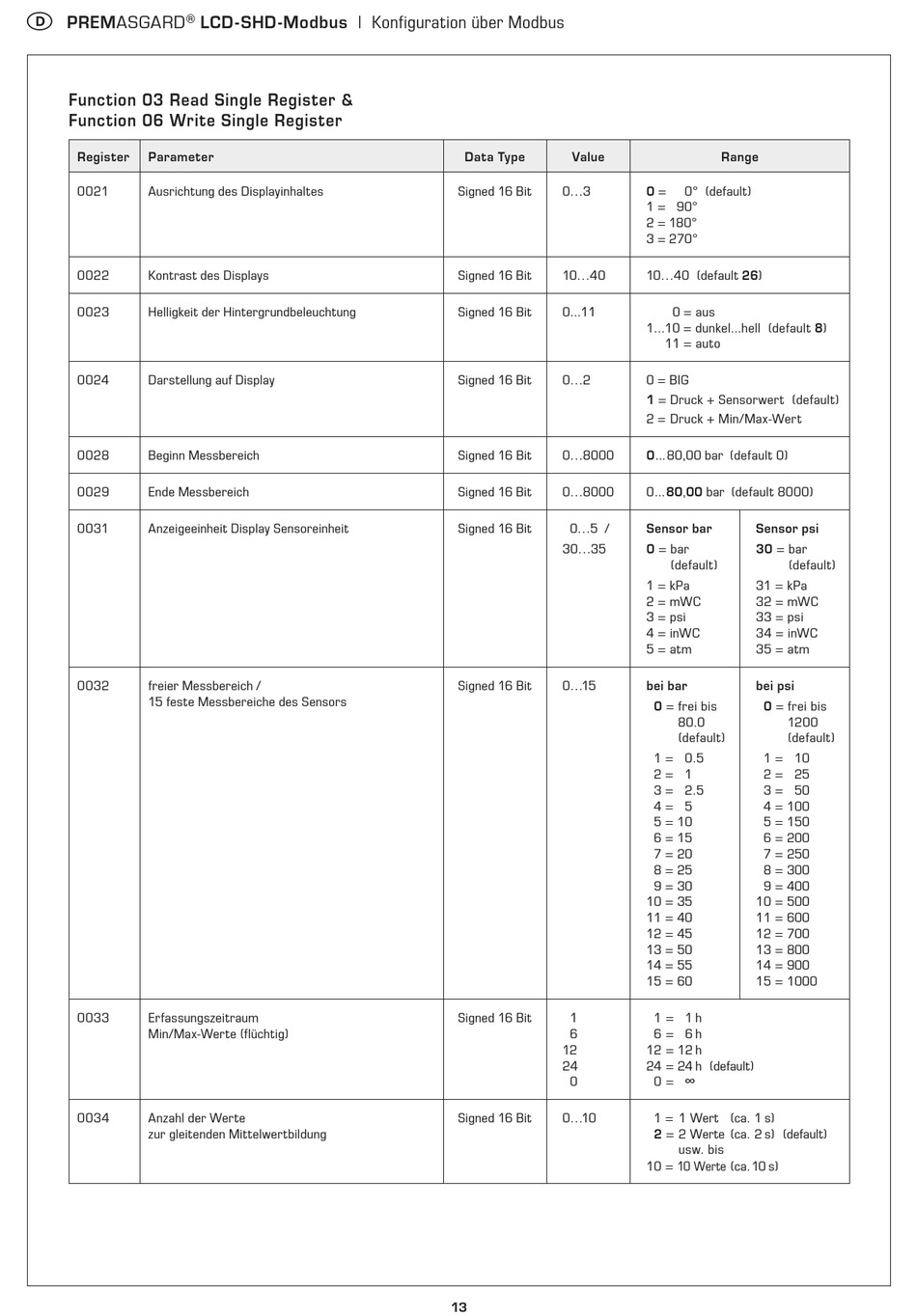

S+S REGELTECHNIK PREMASGARD LCD-Modbus Montageanleitung Seite 13

D
®
PREMASGARD
Function 03 Read Single Register &
Function 06 Write Single Register
Register Parameter
0021 Ausrichtung des Displayinhaltes
0022 Kontrast des Displays
0023 Helligkeit der Hintergrundbeleuchtung
0024 Darstellung auf Display
0028 Beginn Messbereich
0029 Ende Messbereich
0031 Anzeigeeinheit Display Sensoreinheit
0032 freier Messbereich /
15 feste Messbereiche des Sensors
0033 Erfassungszeitraum
Min/Max-Werte (flüchtig)
0034 Anzahl der Werte
zur gleitenden Mittelwertbildung
LCD - SHD -Modbus | Konfiguration über Modbus
Data Type Value
Signed 16 Bit 0...3
Signed 16 Bit 10...40
Signed 16 Bit 0...11
Signed 16 Bit 0...2
Signed 16 Bit 0...8000
Signed 16 Bit 0...8000
Signed 16 Bit 0...5 /
30...35
Signed 16 Bit 0...15
Signed 16 Bit 1
6
12
24
0
Signed 16 Bit 0...10
13
Range
0 =
0° (default)
1 = 90°
2 = 180°
3 = 270°
10...40 (default 26)
0 = aus
1...10 = dunkel...hell (default 8)
11 = auto
0 = BIG
1 = Druck + Sensorwert (default)
2 = Druck + Min/Max-Wert
0 ... 80,00 bar (default 0)
0 ... 80,00 bar (default 8000)
Sensor bar Sensor psi
0 = bar 30 = bar
(default) (default)
1 = kPa 31 = kPa
2 = mWC 32 = mWC
3 = psi 33 = psi
4 = inWC 34 = inWC
5 = atm 35 = atm
bei bar bei psi
0 = frei bis 0 = frei bis
80.0 1200
(default) (default)
1 = 0.5 1 = 10
2 = 1 2 = 25
3 = 2.5 3 = 50
4 = 5 4 = 100
5 = 10 5 = 150
6 = 15 6 = 200
7 = 20 7 = 250
8 = 25 8 = 300
9 = 30 9 = 400
10 = 35 10 = 500
11 = 40 11 = 600
12 = 45 12 = 700
13 = 50 13 = 800
14 = 55 14 = 900
15 = 60 15 = 1000
1 = 1 h
6 = 6 h
12 = 12 h
24 = 24 h (default)
0 = ∞
1 = 1 Wert (ca. 1 s)
2 = 2 Werte (ca. 2 s) (default)
usw. bis
10 = 10 Werte (ca. 10 s)
