PREMASGARD

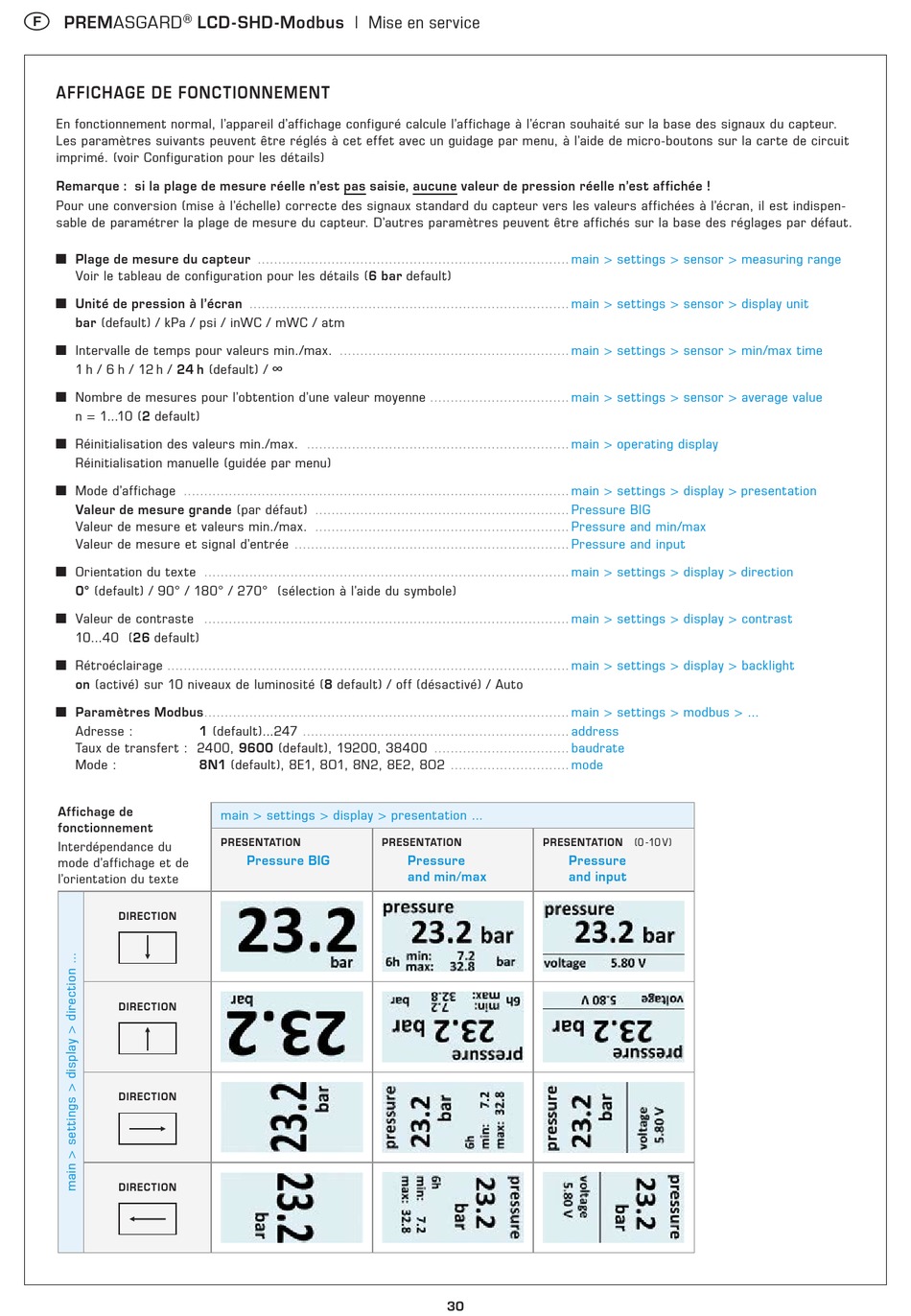

AFFICHAGE DE FONCTIONNEMENT
En fonctionnement normal, l'appareil d'affichage configuré calcule l'affichage à l'écran souhaité sur la base des signaux du capteur.
Les paramètres suivants peuvent être réglés à cet effet avec un guidage par menu, à l'aide de micro-boutons sur la carte de circuit
imprimé. (voir Configuration pour les détails)
Remarque : si la plage de mesure réelle n'est pas saisie, aucune valeur de pression réelle n'est affichée !
Pour une conversion (mise à l'échelle) correcte des signaux standard du capteur vers les valeurs affichées à l'écran, il est indispen-
sable de paramétrer la plage de mesure du capteur. D'autres paramètres peuvent être affichés sur la base des réglages par défaut.
■ Plage de mesure du capteur
Voir le tableau de configuration pour les détails (6 bar default)
■ Unité de pression à l'écran
bar (default) / kPa / psi / inWC / mWC / atm
■ Intervalle de temps pour valeurs min./max.
1 h / 6 h / 12 h / 24 h (default) / ∞
■ Nombre de mesures pour l'obtention d'une valeur moyenne
n = 1...10 (2 default)
■ Réinitialisation des valeurs min./max.
Réinitialisation manuelle (guidée par menu)
■ Mode d'affichage ..............................................................................................
Valeur de mesure grande (par défaut)
Valeur de mesure et valeurs min./max.
Valeur de mesure et signal d'entrée
■ Orientation du texte
0° (default) / 90° / 180° / 270° (sélection à l'aide du symbole)
■ Valeur de contraste
10...40 (26 default)
■ Rétroéclairage ..................................................................................................
on (activé) sur 10 niveaux de luminosité (8 default) / off (désactivé) / Auto
■ Paramètres Modbus
Adresse :
Taux de transfert : 2400, 9600 (default), 19200, 38400
Mode :
Affichage de
fonctionnement
Interdépendance du
mode d'affichage et de
l'orientation du texte
DIRECTION
DIRECTION
DIRECTION
DIRECTION
LCD - SHD -Modbus | Mise en service
............................................................................
..............................................................................
........................................................
................................................................
..............................................................
..............................................................
...................................................................
.........................................................................................
.........................................................................................
.........................................................................................
1 (default)...247 .................................................................
8N1 (default), 8E1, 8O1, 8N2, 8E2, 8O2
main > settings > display > presentation ...
PRESENTATION
Pressure BIG
..................................
.................................
.............................
PRESENTATION PRESENTATION (0 -10 V)
Pressure
and min/max
30
main > settings > sensor > measuring range
main > settings > sensor > display unit
main > settings > sensor > min/max time
main > settings > sensor > average value
main > operating display
main > settings > display > presentation
Pressure BIG
Pressure and min/max
Pressure and input
main > settings > display > direction
main > settings > display > contrast
main > settings > display > backlight
main > settings > modbus > ...
address
baudrate
mode
Pressure
and input
