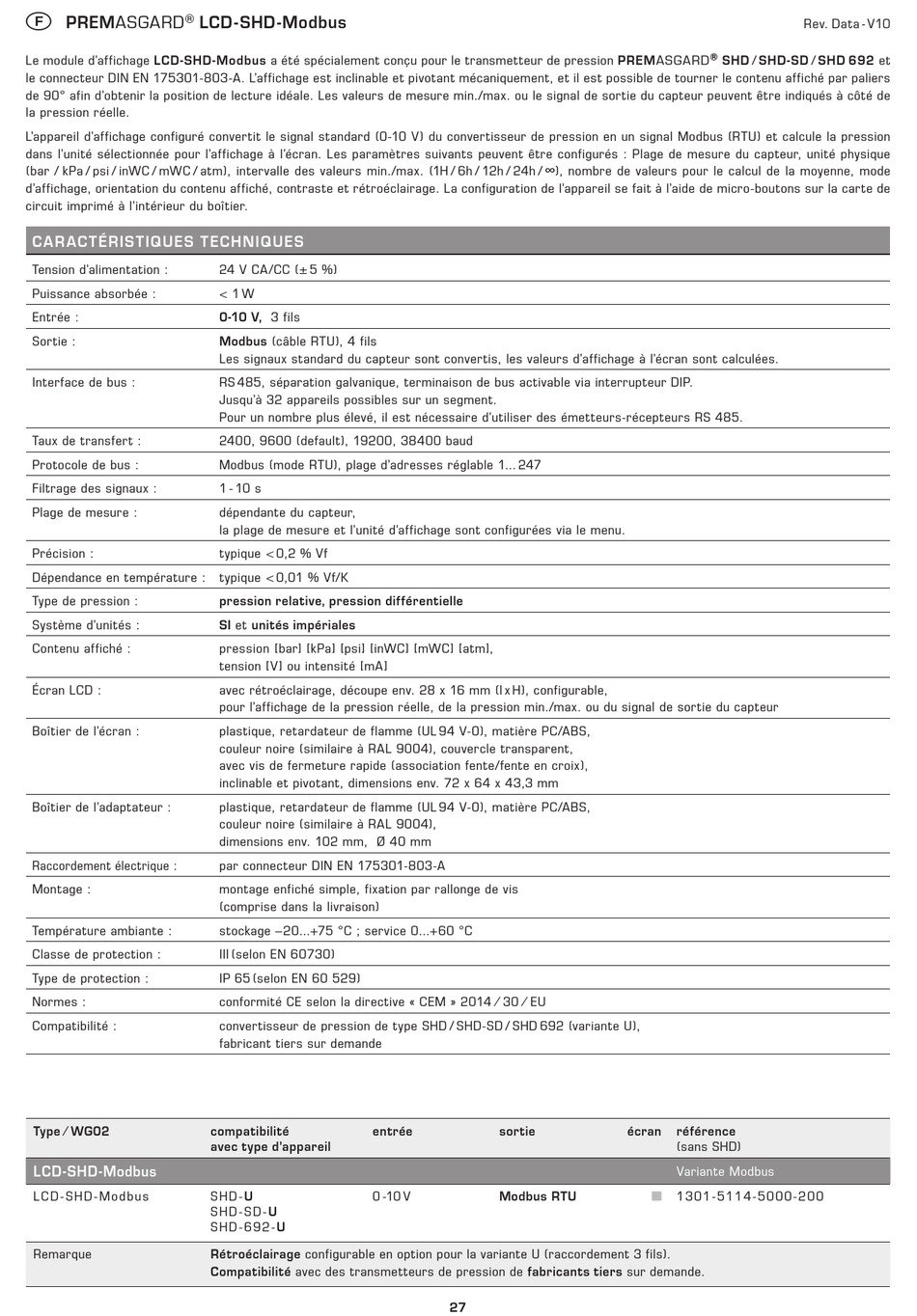

F
®
PREMASGARD
Le module d'affichage LCD-SHD-Modbus a été spécialement conçu pour le transmetteur de pression PREMASGARD
le connecteur DIN EN 175301-803-A. L'affichage est inclinable et pivotant mécaniquement, et il est possible de tourner le contenu affiché par paliers
de 90° afin d'obtenir la position de lecture idéale. Les valeurs de mesure min./max. ou le signal de sortie du capteur peuvent être indiqués à côté de
la pression réelle.
L'appareil d'affichage configuré convertit le signal standard (0-10 V) du convertisseur de pression en un signal Modbus (RTU) et calcule la pression
dans l'unité sélectionnée pour l'affichage à l'écran. Les paramètres suivants peuvent être configurés : Plage de mesure du capteur, unité physique
(bar / kPa / psi / inWC / mWC / atm), intervalle des valeurs min./max. (1H / 6h / 12h / 24h / ∞), nombre de valeurs pour le calcul de la moyenne, mode
d'affichage, orientation du contenu affiché, contraste et rétroéclairage. La configuration de l'appareil se fait à l'aide de micro-boutons sur la carte de
circuit imprimé à l'intérieur du boîtier.
CARAC TÉRISTIQUES TECHNIQUES
Tension d'alimentation :
Puissance absorbée :
Entrée :
Sortie :
Interface de bus :
Taux de transfert :
Protocole de bus :
Filtrage des signaux :
Plage de mesure :
Précision :
Dépendance en température : typique < 0,01 % Vf/K
Type de pression :
Système d'unités :
Contenu affiché :
Écran LCD :
Boîtier de l'écran :
Boîtier de l'adaptateur :
Raccordement électrique :
Montage :
Température ambiante :
Classe de protection :
Type de protection :
Normes :
Compatibilité :
Type ⁄ WG02
LCD-SHD-Modbus
L C D - S H D - M o d b u s
Remarque
LCD - SHD -Modbus
24 V CA/CC (± 5 %)
< 1 W
0-10 V, 3 fils
Modbus (câble RTU), 4 fils
Les signaux standard du capteur sont convertis, les valeurs d'affichage à l'écran sont calculées.
RS 485, séparation galvanique, terminaison de bus activable via interrupteur DIP.
Jusqu'à 32 appareils possibles sur un segment.
Pour un nombre plus élevé, il est nécessaire d'utiliser des émetteurs-récepteurs RS 485.
2400, 9600 (default), 19200, 38400 baud
Modbus (mode RTU), plage d'adresses réglable 1... 247
1 - 10 s
dépendante du capteur,
la plage de mesure et l'unité d'affichage sont configurées via le menu.
typique < 0,2 % Vf
pression relative, pression différentielle
SI et unités impériales
pression [bar] [kPa] [psi] [inWC] [mWC] [atm],
tension [V] ou intensité [mA]
avec rétroéclairage, découpe env. 28 x 16 mm (l x H), configurable,
pour l'affichage de la pression réelle, de la pression min./max. ou du signal de sortie du capteur
plastique, retardateur de flamme (UL 94 V-0), matière PC/ABS,
couleur noire (similaire à RAL 9004), couvercle transparent,
avec vis de fermeture rapide (association fente/fente en croix),
inclinable et pivotant, dimensions env. 72 x 64 x 43,3 mm
plastique, retardateur de flamme (UL 94 V-0), matière PC/ABS,
couleur noire (similaire à RAL 9004),
dimensions env. 102 mm, Ø 40 mm
par connecteur DIN EN 175301-803-A
montage enfiché simple, fixation par rallonge de vis
(comprise dans la livraison)
stockage –20...+75 °C ; service 0...+60 °C
III (selon EN 60730)
IP 65 (selon EN 60 529)
conformité CE selon la directive « CEM » 2014 ⁄ 30 ⁄ EU
convertisseur de pression de type SHD / SHD-SD / SHD 692 (variante U),
fabricant tiers sur demande
compatibilité
avec type d'appareil
S H D - U
S H D - S D - U
S H D - 6 9 2 - U
Rétroéclairage configurable en option pour la variante U (raccordement 3 fils).
Compatibilité avec des transmetteurs de pression de fabricants tiers sur demande.
entrée sortie
Modbus RTU
0 -10 V
27
® SHD / SHD-SD / SHD 692 et
écran référence
(sans SHD)
Variante Modbus
■ 1301- 5114-50 00-200
Rev. Data - V10
