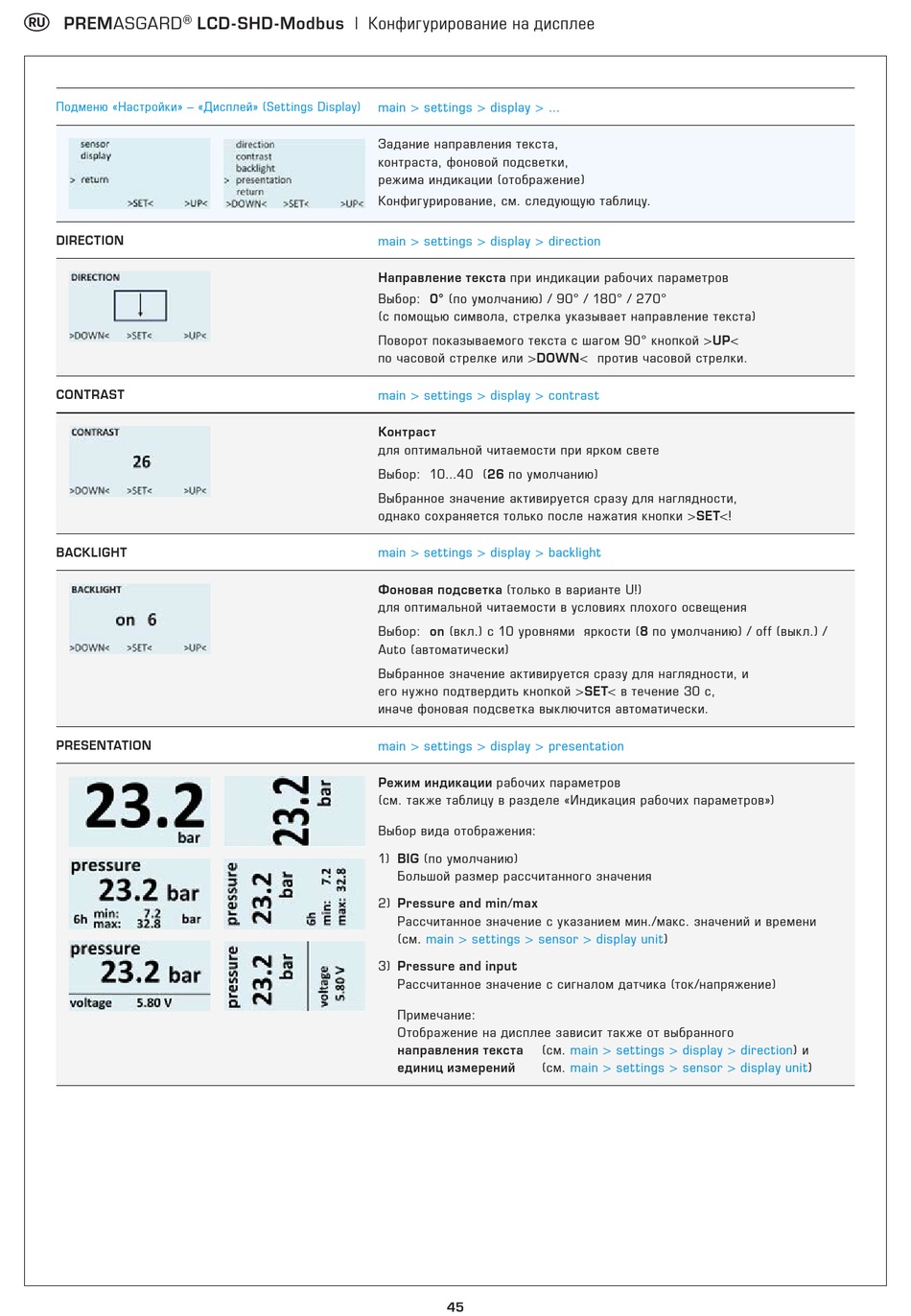

S+S REGELTECHNIK PREMASGARD LCD-Modbus Montageanleitung Seite 45

r
®
PREMASGARD
Подменю «Настройки» – «Дисплей» (Settings Display)
DIRECTION
CONTRAST
BACKLIGHT
PRESENTATION
LCD - SHD -Modbus | Конфигурирование на дисплее
main > settings > display > ...
Задание направления текста,
контраста, фоновой подсветки,
режима индикации (отображение)
Конфигурирование, см. следующую таблицу.
main > settings > display > direction
Направление текста при индикации рабочих параметров
Выбор: 0° (по умолчанию) / 90° / 180° / 270°
(с помощью символа, стрелка указывает направление текста)
Поворот показываемого текста с шагом 90° кнопкой >UP<
по часовой стрелке или >DOWN< против часовой стрелки.
main > settings > display > contrast
Контраст
для оптимальной читаемости при ярком свете
Выбор: 10...40 (26 по умолчанию)
Выбранное значение активируется сразу для наглядности,
однако сохраняется только после нажатия кнопки >SET<!
main > settings > display > backlight
Фоновая подсветка (только в варианте U!)
для оптимальной читаемости в условиях плохого освещения
Выбор: on (вкл.) с 10 уровнями яркости (8 по умолчанию) / off (выкл.) /
Auto (автоматически)
Выбранное значение активируется сразу для наглядности, и
его нужно подтвердить кнопкой >SET< в течение 30 с,
иначе фоновая подсветка выключится автоматически.
main > settings > display > presentation
Режим индикации рабочих параметров
(см. также таблицу в разделе «Индикация рабочих параметров»)
Выбор вида отображения:
1) BIG (по умолчанию)
Большой размер рассчитанного значения
2) Pressure and min/max
Рассчитанное значение с указанием мин./макс. значений и времени
(см. main > settings > sensor > display
3) Pressure and input
Рассчитанное значение с сигналом датчика (ток /напряжение)
Примечание:
Отображение на дисплее зависит также от выбранного
направления текста
(см.
единиц измерений (см.
45
unit)
main > settings > display > direction) и
main > settings > sensor > display unit)
