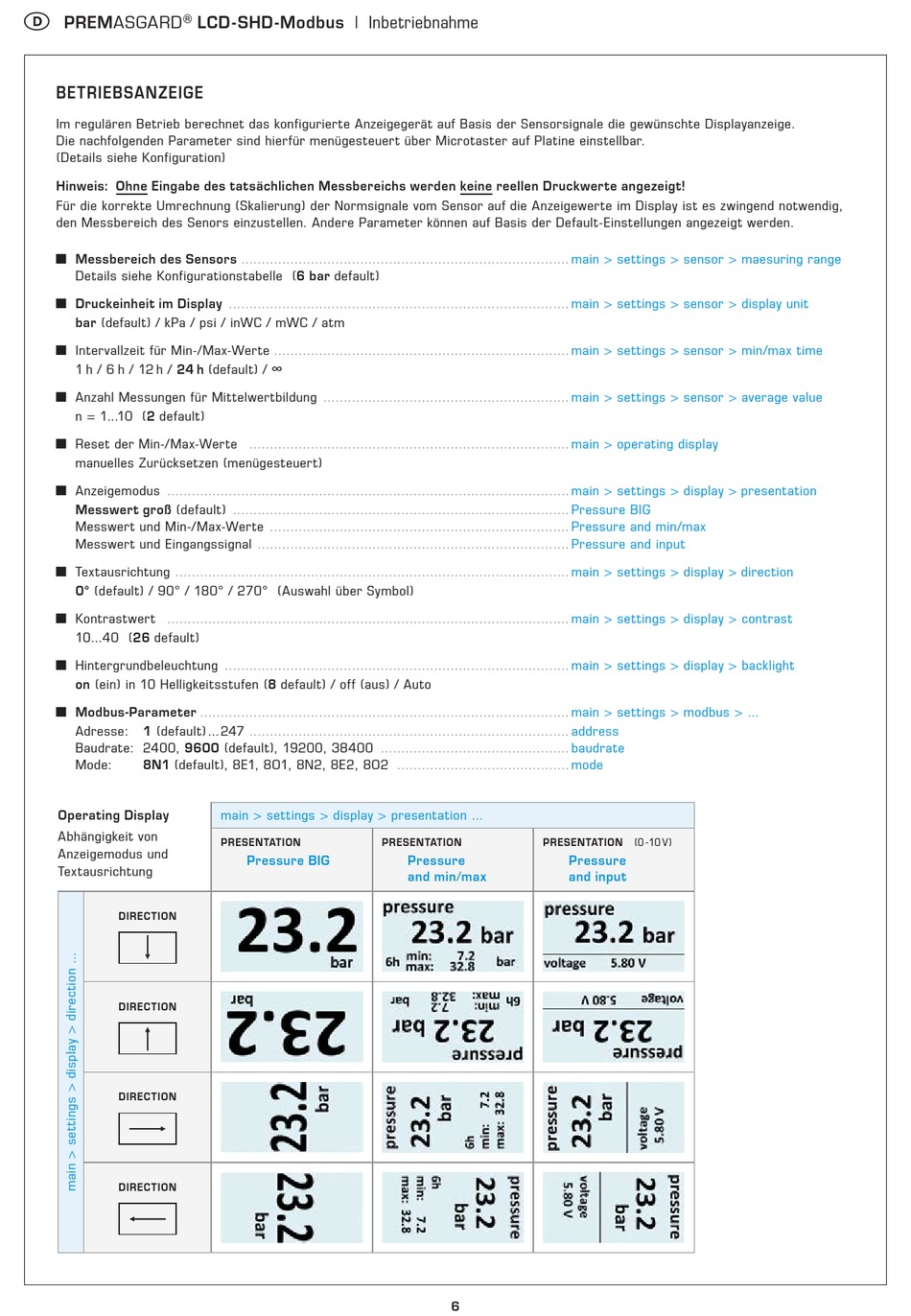

BETRIEBSANZEIGE
Im regulären Betrieb berechnet das konfigurierte Anzeigegerät auf Basis der Sensorsignale die gewünschte Displayanzeige.
Die nachfolgenden Parameter sind hierfür menügesteuert über Microtaster auf Platine einstellbar.
(Details siehe Konfiguration)
Hinweis: Ohne Eingabe des tatsächlichen Messbereichs werden keine reellen Druckwerte angezeigt!
Für die korrekte Umrechnung (Skalierung) der Normsignale vom Sensor auf die Anzeigewerte im Display ist es zwingend notwendig,
den Messbereich des Senors einzustellen. Andere Parameter können auf Basis der Default-Einstellungen angezeigt werden.
■ Messbereich des Sensors
Details siehe Konfigurationstabelle (6 bar default)
■ Druckeinheit im Display
bar (default) / kPa / psi / inWC / mWC / atm
■ Intervallzeit für Min-/Max-Werte
1 h / 6 h / 12 h / 24 h (default) / ∞
■ Anzahl Messungen für Mittelwertbildung
n = 1...10 (2 default)
■ Reset der Min-/Max-Werte
manuelles Zurücksetzen (menügesteuert)
■ Anzeigemodus ..................................................................................................
Messwert groß (default)
Messwert und Min-/Max-Werte
Messwert und Eingangssignal
■ Textausrichtung ................................................................................................
0° (default) / 90° / 180° / 270° (Auswahl über Symbol)
■ Kontrastwert ..................................................................................................
10...40 (26 default)
■ Hintergrundbeleuchtung
on (ein) in 10 Helligkeitsstufen (8 default) / off (aus) / Auto
■ Modbus-Parameter
Adresse: 1 (default) ... 247
Baudrate: 2400, 9600 (default), 19200, 38400
8N1 (default), 8E1, 8O1, 8N2, 8E2, 8O2
Mode:
Operating Display
Abhängigkeit von
Anzeigemodus und
Textausrichtung
DIRECTION
DIRECTION
DIRECTION
DIRECTION
LCD - SHD -Modbus | Inbetriebnahme
................................................................................
...................................................................................
........................................................................
............................................................
..............................................................................
..................................................................................
.........................................................................
............................................................................
....................................................................................
..........................................................................................
..............................................................................
main > settings > display > presentation ...
PRESENTATION
Pressure BIG
..............................................
..........................................
PRESENTATION PRESENTATION (0 -10 V)
Pressure
and min/max
6
main > settings > sensor > maesuring range
main > settings > sensor > display unit
main > settings > sensor > min/max time
main > settings > sensor > average value
main > operating display
main > settings > display > presentation
Pressure BIG
Pressure and min/max
Pressure and input
main > settings > display > direction
main > settings > display > contrast
main > settings > display > backlight
main > settings > modbus > ...
address
baudrate
mode
Pressure
and input
