PREMASGARD

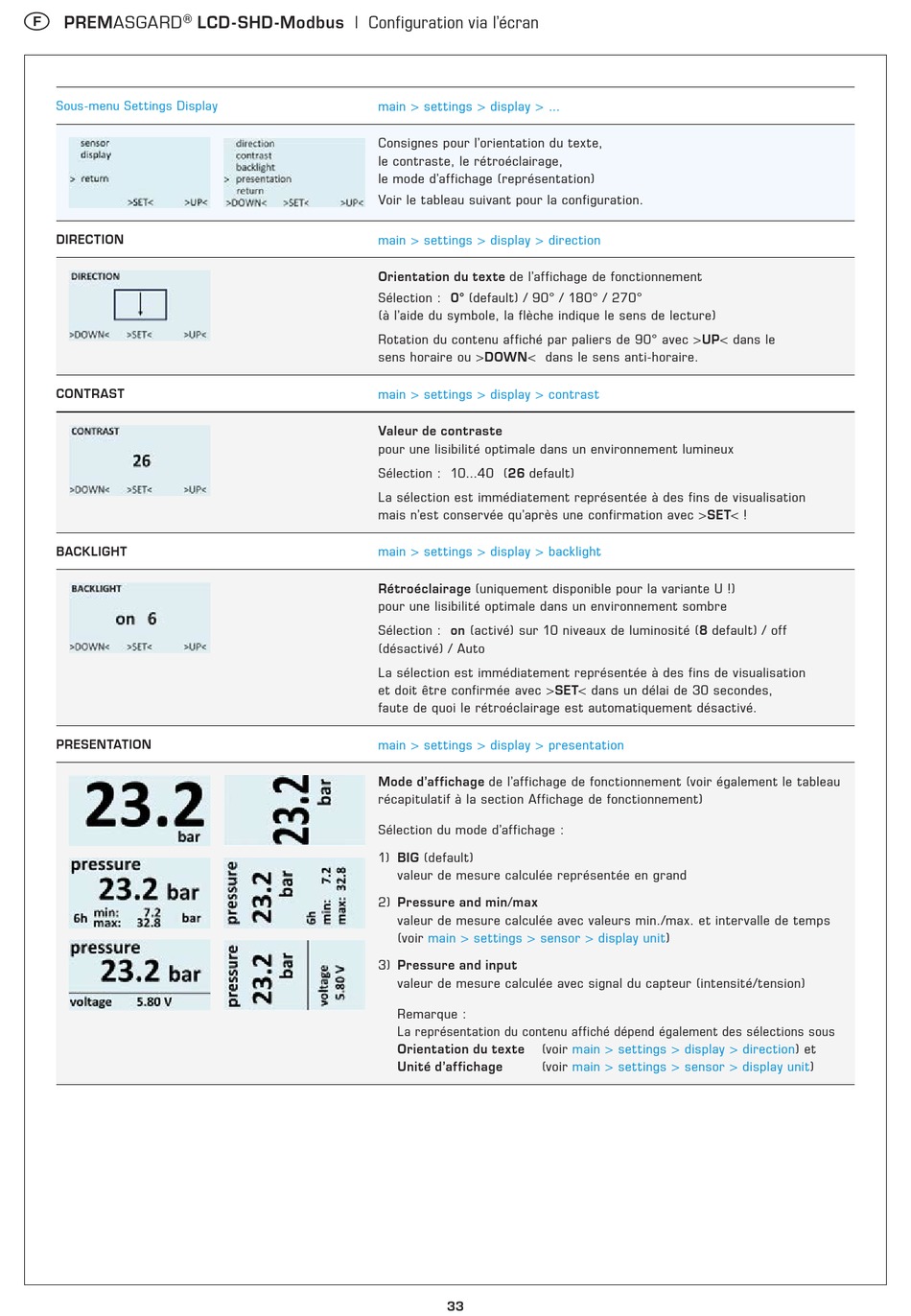

Sous-menu Settings Display
DIRECTION
CONTRAST
BACKLIGHT
PRESENTATION
LCD - SHD -Modbus | Configuration via l'écran
main > settings > display > ...
Consignes pour l'orientation du texte,
le contraste, le rétroéclairage,
le mode d'affichage (représentation)
Voir le tableau suivant pour la configuration.
main > settings > display > direction
Orientation du texte de l'affichage de fonctionnement
Sélection : 0° (default) / 90° / 180° / 270°
(à l'aide du symbole, la flèche indique le sens de lecture)
Rotation du contenu affiché par paliers de 90° avec >UP< dans le
sens horaire ou >DOWN< dans le sens anti-horaire.
main > settings > display > contrast
Valeur de contraste
pour une lisibilité optimale dans un environnement lumineux
Sélection : 10...40 (26 default)
La sélection est immédiatement représentée à des fins de visualisation
mais n'est conservée qu'après une confirmation avec >SET< !
main > settings > display > backlight
Rétroéclairage (uniquement disponible pour la variante U !)
pour une lisibilité optimale dans un environnement sombre
Sélection : on (activé) sur 10 niveaux de luminosité (8 default) / off
(désactivé) / Auto
La sélection est immédiatement représentée à des fins de visualisation
et doit être confirmée avec >SET< dans un délai de 30 secondes,
faute de quoi le rétroéclairage est automatiquement désactivé.
main > settings > display > presentation
Mode d'affichage de l'affichage de fonctionnement (voir également le tableau
récapitulatif à la section Affichage de fonctionnement)
Sélection du mode d'affichage :
1) BIG (default)
valeur de mesure calculée représentée en grand
2) Pressure and min/max
valeur de mesure calculée avec valeurs min./max. et intervalle de temps
(voir main > settings > sensor > display
3) Pressure and input
valeur de mesure calculée avec signal du capteur (intensité/tension)
Remarque :
La représentation du contenu affiché dépend également des sélections sous
Orientation du texte
(voir
Unité d'affichage (voir
33
unit)
main > settings > display > direction) et
main > settings > sensor > display unit)
