D
®
PREMASGARD

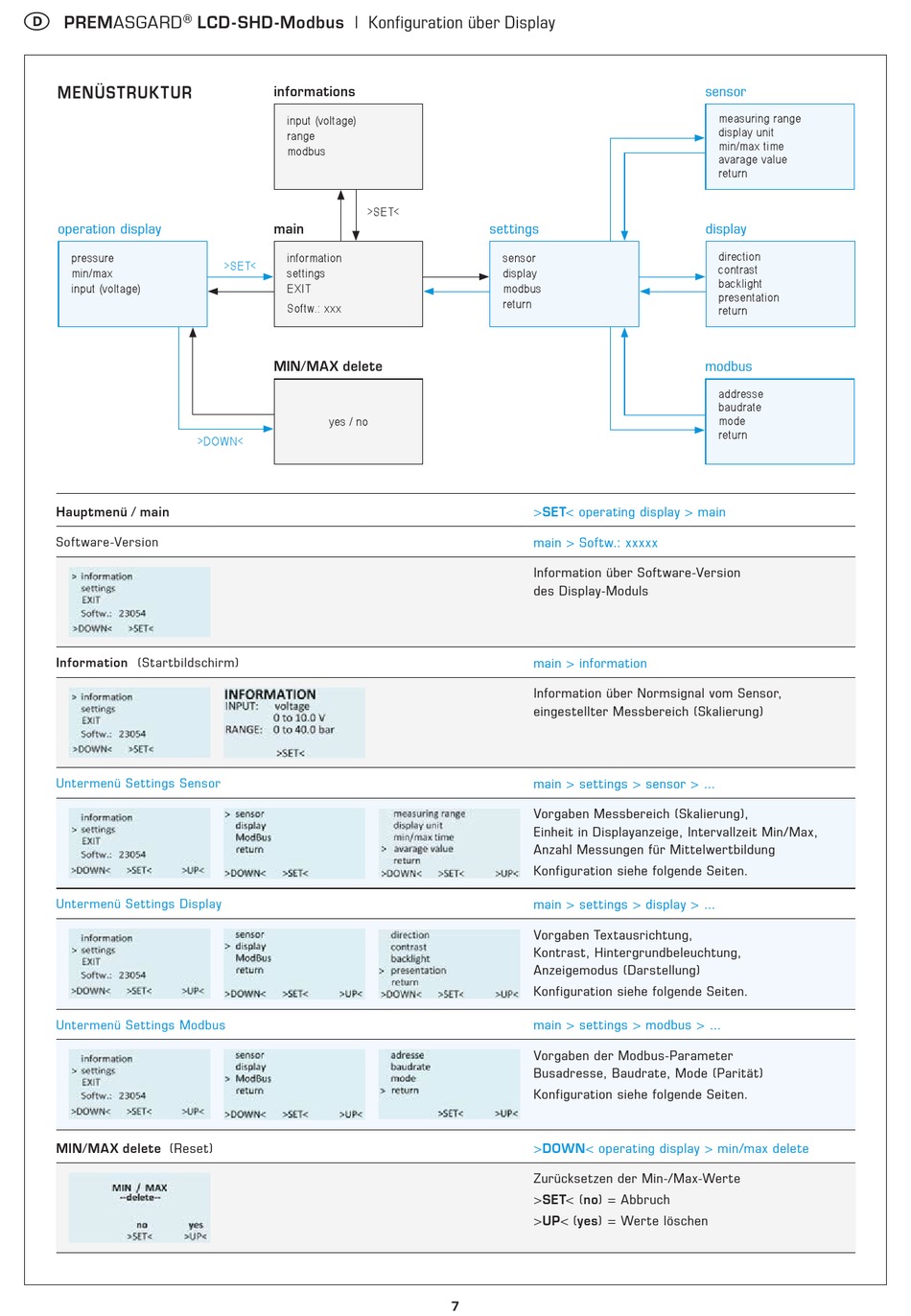

MENÜSTRUKTUR
operation display
pressure
min/max
input (voltage)
Hauptmenü / main
Software-Version
Information (Startbildschirm)
Untermenü Settings Sensor
Untermenü Settings Display
Untermenü Settings Modbus
MIN/MAX delete (Reset)
LCD - SHD -Modbus | Konfiguration über Display
informations
input (voltage)
range
modbus
>SET<
main
information
>SET<
settings
EXIT
Softw.: xxx
MIN/MAX delete
yes / no
>DOWN<
settings
sensor
display
modbus
return
>SET< operating display > main
main > Softw.: xxxxx
Information über Software-Version
des Display-Moduls
main > information
Information über Normsignal vom Sensor,
eingestellter Messbereich (Skalierung)
main > settings > sensor > ...
Vorgaben Messbereich (Skalierung),
Einheit in Displayanzeige, Intervallzeit Min/Max,
Anzahl Messungen für Mittelwertbildung
Konfiguration siehe folgende Seiten.
main > settings > display > ...
Vorgaben Textausrichtung,
Kontrast, Hintergrundbeleuchtung,
Anzeigemodus (Darstellung)
Konfiguration siehe folgende Seiten.
main > settings > modbus > ...
Vorgaben der Modbus-Parameter
Busadresse, Baudrate, Mode (Parität)
Konfiguration siehe folgende Seiten.
>DOWN< operating display > min/max delete
Zurücksetzen der Min-/Max-Werte
>SET< (no) = Abbruch
>UP< (yes) = Werte löschen
7
sensor
measuring range
display unit
min/max time
avarage value
return
display
direction
contrast
backlight
presentation
return
modbus
addresse
baudrate
mode
return
