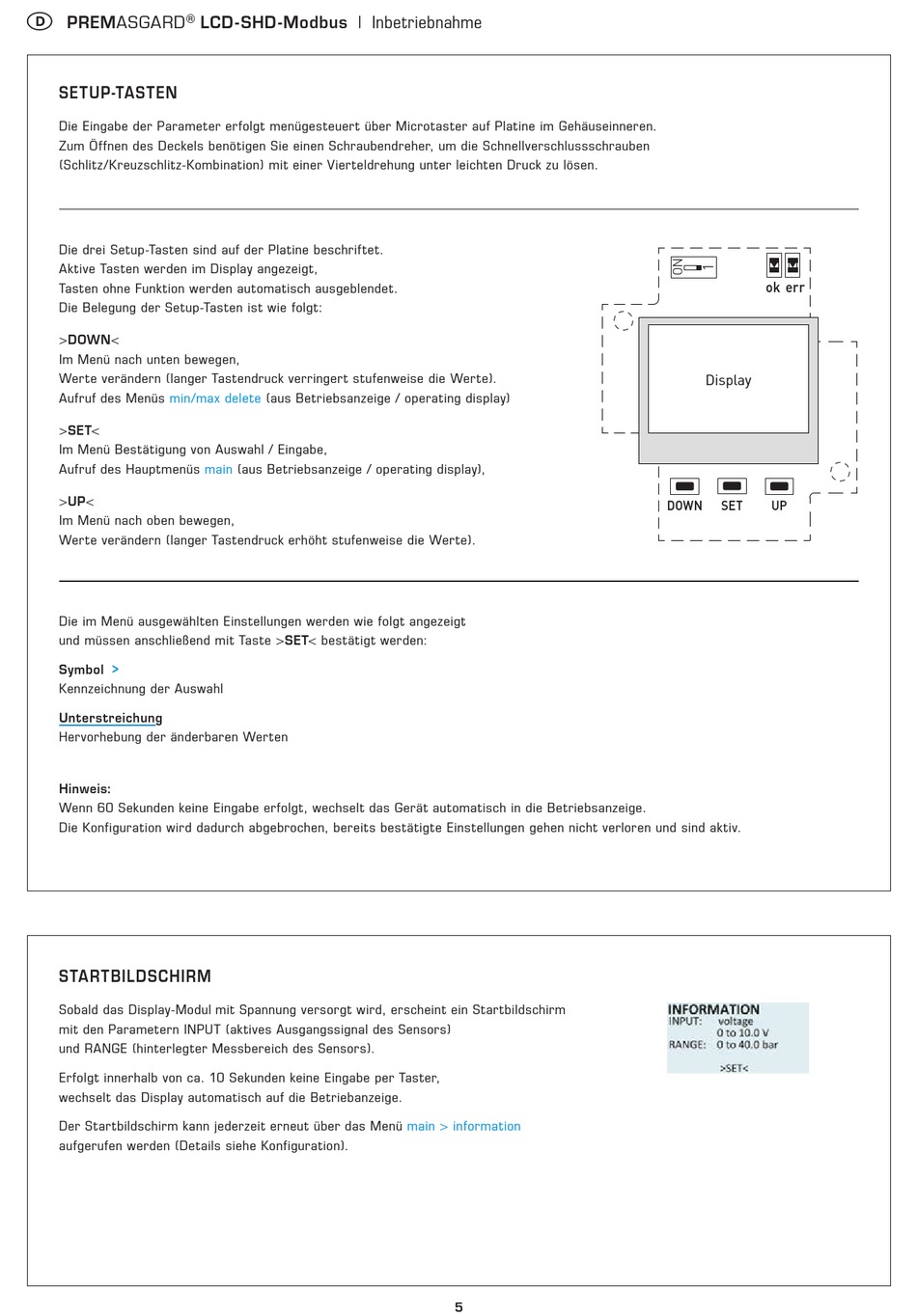

PREMASGARD LCD - SHD -Modbus | Inbetriebnahme
SETUP-TASTEN
Die Eingabe der Parameter erfolgt menügesteuert über Microtaster auf Platine im Gehäuse inneren.
Zum Öffnen des Deckels benötigen Sie einen Schraubendreher, um die Schnellverschluss schrauben
(Schlitz/Kreuzschlitz-Kombination) mit einer Vierteldrehung unter leichten Druck zu lösen.
Die drei Setup-Tasten sind auf der Platine beschriftet.
Aktive Tasten werden im Display angezeigt,
ok err
Tasten ohne Funktion werden auto matisch ausgeblendet.
Die Belegung der Setup-Tasten ist wie folgt:
>DOWN<
Im Menü nach unten bewegen,
Display
Werte verändern (langer Tastendruck verringert stufenweise die Werte).
Aufruf des Menüs min/max delete (aus Betriebsanzeige / operating display)
>SET<
Im Menü Bestätigung von Auswahl / Eingabe,
Aufruf des Hauptmenüs main (aus Betriebsanzeige / operating display),
>UP<
DOWN SET UP
Im Menü nach oben bewegen,
Werte verändern (langer Tastendruck erhöht stufenweise die Werte).
Die im Menü ausgewählten Einstellungen werden wie folgt angezeigt
und müssen anschließend mit Taste >SET< bestätigt werden:
Symbol >
Kennzeichnung der Auswahl
Unterstreichung
Hervorhebung der änderbaren Werten
Hinweis:
Wenn 60 Sekunden keine Eingabe erfolgt, wechselt das Gerät automatisch in die Betriebsanzeige.
Die Konfiguration wird dadurch abgebrochen, bereits bestätigte Einstellungen gehen nicht verloren und sind aktiv.

STARTBILDSCHIRM

Sobald das Display-Modul mit Spannung versorgt wird, erscheint ein Startbildschirm
mit den Parametern INPUT (aktives Ausgangssignal des Sensors)
und RANGE (hinterlegter Messbereich des Sensors).
Erfolgt innerhalb von ca. 10 Sekunden keine Eingabe per Taster,
wechselt das Display automatisch auf die Betriebanzeige.
Der Startbildschirm kann jederzeit erneut über das Menü main > information
aufgerufen werden (Details siehe Konfiguration).
