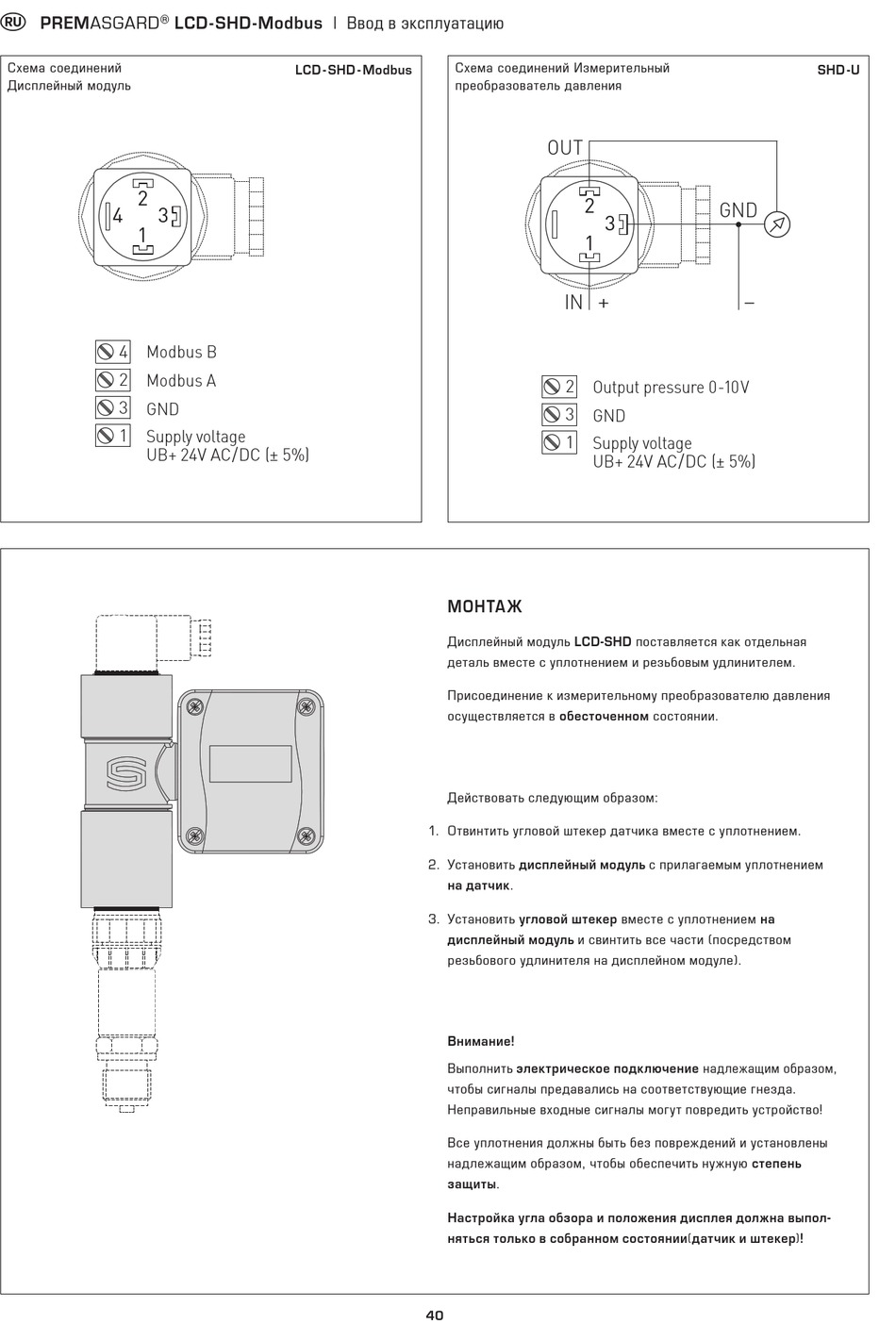

S+S REGELTECHNIK PREMASGARD LCD-Modbus Montageanleitung Seite 40

r
®
PREMASGARD
Схема соединений
Дисплейный модуль
2
4 3
1
4 Modbus B
2
Modbus A
3
GND
1 Supply voltage
UB+ 24V AC/DC (± 5%)
LCD - SHD -Modbus | Ввод в эксплуатацию
LCD - SHD - Modbus
2
Ausgang Druck 0-10V
3
GND
1
Versorgungsspannung
UB+ 24V AC/DC (± 5%)
Схема соединений Измерительный
преобразователь давления
2
4 3
1
МОНТА Ж
Дисплейный модуль LCD-SHD поставляется как отдельная
деталь вместе с уплотнением и резьбовым удлинителем.
Присоединение к измерительному преобразователю давления
осуществляется в обесточенном состоянии.
Действовать следующим образом:
1. Отвинтить угловой штекер датчика вместе с уплотнением.
2. Установить дисплейный модуль с прилагаемым уплотнением
на датчик.
3. Установить угловой штекер вместе с уплотнением на
дисплейный модуль и свинтить все части (посредством
резьбового удлинителя на дисплейном модуле).
Внимание!
Выполнить электрическое подключение надлежащим образом,
чтобы сигналы предавались на соответствующие гнезда.
Неправильные входные сигналы могут повредить устройство!
Все уплотнения должны быть без повреждений и установлены
надлежащим образом, чтобы обеспечить нужную степень
защиты.
Настройка угла обзора и положения дисплея должна выпол-
няться только в собранном состоянии(датчик и штекер)!
40
OUT
2
GND
3
1
+
IN
2 Output pressure 0-10V
3
GND
1 Supply voltage
UB+ 24V AC/DC (± 5%)
SHD -U
–
OUT
2
3
1
+
IN
