D
®
PREMASGARD

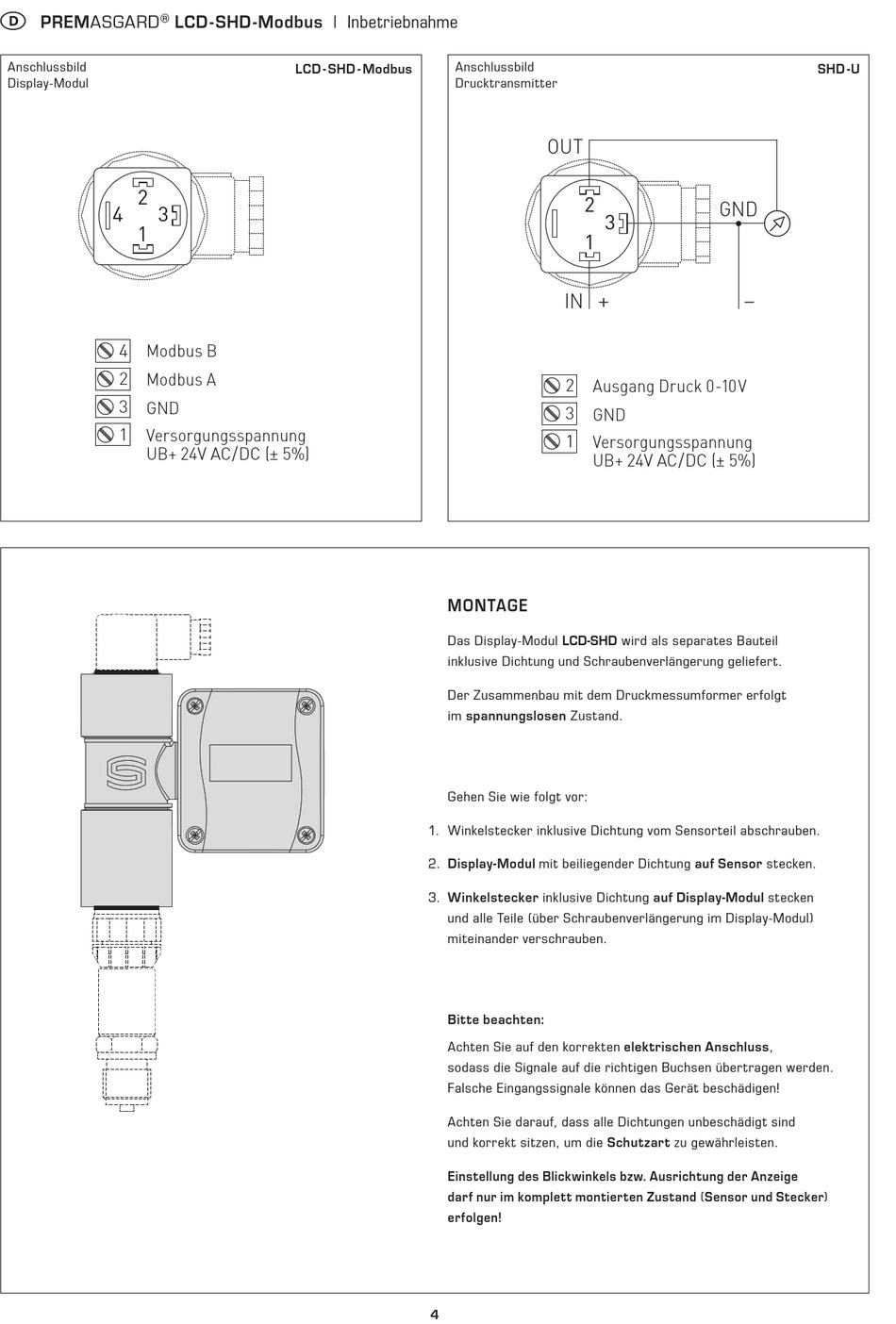

Anschlussbild
Display-Modul
2
4 3
1
4 Modbus B
2
Modbus A
3
GND
1

Versorgungsspannung

UB+ 24V AC/DC (± 5%)
LCD - SHD -Modbus | Inbetriebnahme
LCD - SHD - Modbus
2

Ausgang Druck 0-10V

3
GND
1
Versorgungsspannung
UB+ 24V AC/DC (± 5%)
Anschlussbild
Drucktransmitter
2
4 3
1
MONTAGE
Das Display-Modul LCD-SHD wird als separates Bauteil
inklusive Dichtung und Schraubenverlängerung geliefert.
Der Zusammenbau mit dem Druckmessumformer erfolgt
im spannungslosen Zustand.
Gehen Sie wie folgt vor:
1. Winkelstecker inklusive Dichtung vom Sensorteil abschrauben.
2. Display-Modul mit beiliegender Dichtung auf Sensor stecken.
3. Winkelstecker inklusive Dichtung auf Display-Modul stecken
und alle Teile (über Schraubenverlängerung im Display-Modul)
miteinander verschrauben.
Bitte beachten:
Achten Sie auf den korrekten elektrischen Anschluss,
sodass die Signale auf die richtigen Buchsen übertragen werden.
Falsche Eingangssignale können das Gerät beschädigen!
Achten Sie darauf, dass alle Dichtungen unbeschädigt sind
und korrekt sitzen, um die Schutzart zu gewährleisten.
Einstellung des Blickwinkels bzw. Ausrichtung der Anzeige
darf nur im komplett montierten Zustand (Sensor und Stecker)
erfolgen!
4
OUT
2
GND
3
1
+
IN
2 Ausgang Druck 0-10V
3
GND
1 Versorgungsspannung
UB+ 24V AC/DC (± 5%)
SHD -U
–
OUT
2
3
1
+
IN
