D
®

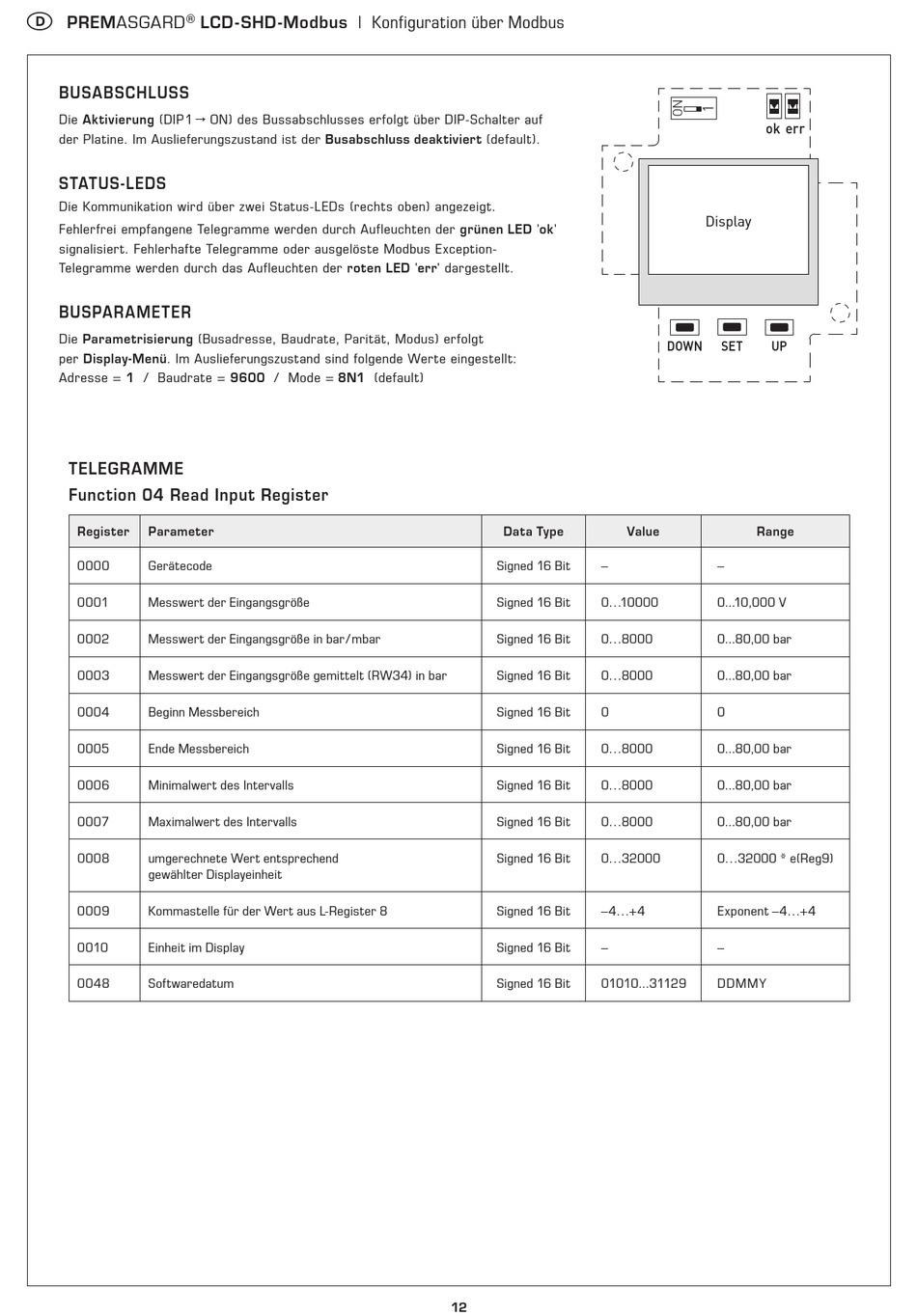

PREMASGARD
BUSABSCHLUSS
Die Aktivierung (DIP 1 → ON) des Bussabschlusses erfolgt über DIP-Schalter auf
der Platine. Im Auslieferungszustand ist der Busabschluss deaktiviert (default).

STATUS-LEDS

Die Kommunikation wird über zwei Status-LEDs (rechts oben) angezeigt.
Fehlerfrei empfangene Telegramme werden durch Aufleuchten der grünen LED 'ok'
signalisiert. Fehlerhafte Telegramme oder ausgelöste Modbus Exception-
Telegramme werden durch das Aufleuchten der roten LED 'err' dargestellt.
BUSPARAMETER
Die Parametrisierung (Busadresse, Baudrate, Parität, Modus) erfolgt
per Display-Menü. Im Auslieferungszustand sind folgende Werte eingestellt:
Adresse = 1 / Baudrate = 9600 / Mode = 8N1 (default)
TELEGRAMME
Function 04 Read Input Register
Register Parameter
0000 Gerätecode
0001 Messwert der Eingangsgröße
0002 Messwert der Eingangsgröße in bar / mbar
0003 Messwert der Eingangsgröße gemittelt (RW34) in bar
0004 Beginn Messbereich
0005 Ende Messbereich
0006 Minimalwert des Intervalls
0007 Maximalwert des Intervalls
0008 umgerechnete Wert entsprechend
gewählter Displayeinheit
0009 Kommastelle für der Wert aus L-Register 8
0010 Einheit im Display
0048 Softwaredatum
LCD - SHD -Modbus | Konfiguration über Modbus
Data Type
Signed 16 Bit –
Signed 16 Bit 0...10000
Signed 16 Bit 0...8000
Signed 16 Bit 0...8000
Signed 16 Bit 0
Signed 16 Bit 0...8000
Signed 16 Bit 0...8000
Signed 16 Bit 0...8000
Signed 16 Bit 0...32000
Signed 16 Bit –4...+4
Signed 16 Bit –
Signed 16 Bit 01010...31129
12
ok err
Display
DOWN SET UP
Value Range
–
0...10,000 V
0...80,00 bar
0...80,00 bar
0
0...80,00 bar
0...80,00 bar
0...80,00 bar
0...32000 * e(Reg9)
Exponent –4...+4
–
DDMMY
