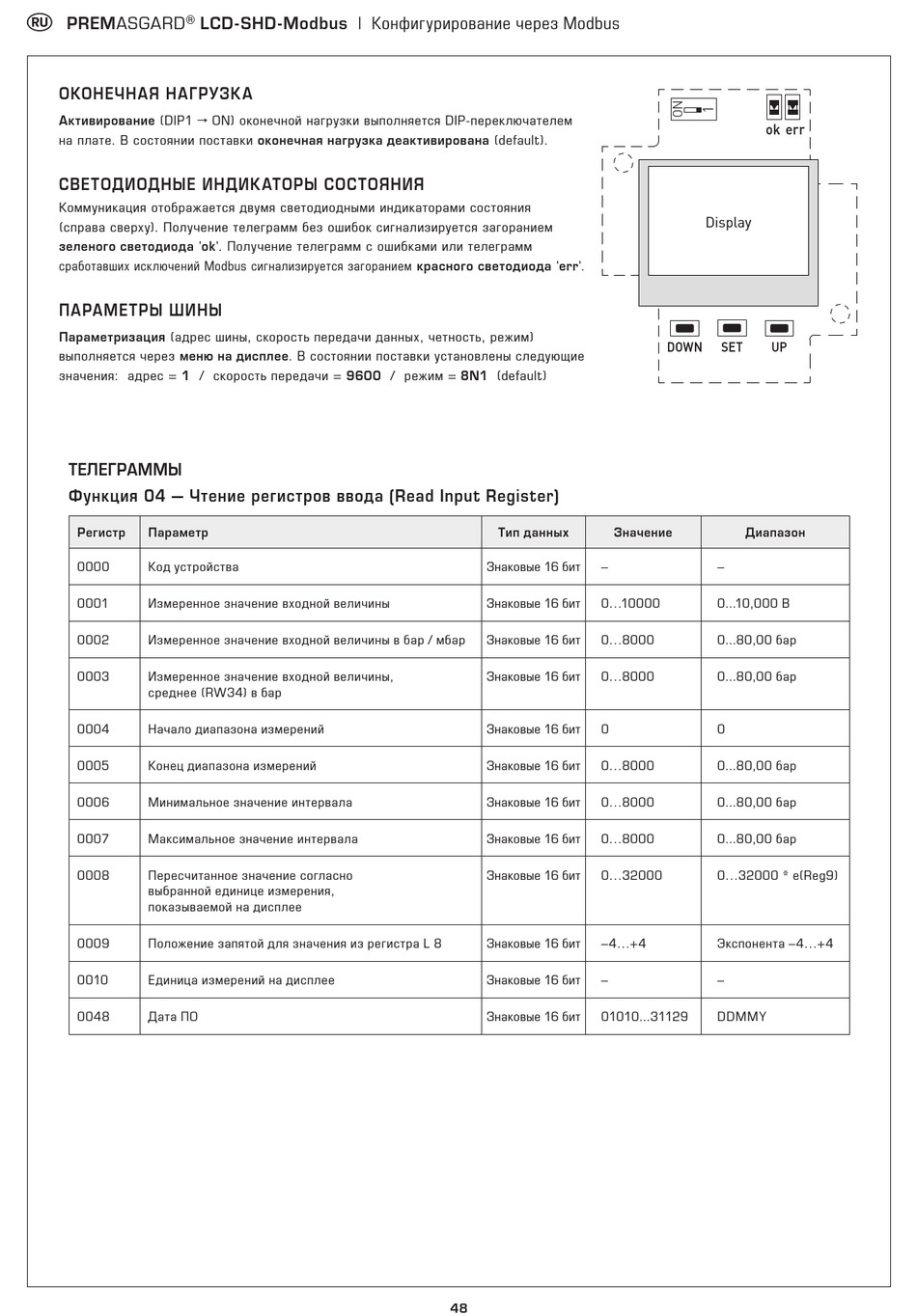

PREMASGARD
ОКОНЕЧНАЯ НАГРУЗК А
Активирование (DIP1 → ON) оконечной нагрузки выполняется DIP-переключателем
на плате. В состоянии поставки оконечная нагрузка деактивирована (default).
СВЕТОДИОДНЫЕ ИНДИК АТОРЫ СОСТОЯНИЯ
Коммуникация отображается двумя светодиодными индикаторами состояния
(справа сверху). Получение телеграмм без ошибок сигнализируется загоранием
зеленого светодиода 'ok'. Получение телеграмм с ошибками или телеграмм
сработавших исключений Modbus сигнализируется загоранием красного светодиода 'err'.
ПАРАМЕТРЫ ШИНЫ
Параметризация (адрес шины, скорость передачи данных, четность, режим)
выполняется через меню на дисплее. В состоянии поставки установлены следующие
значения: адрес = 1 / скорость передачи = 9600 / режим = 8N1 (default)
ТЕЛЕГРАММЫ
Функция 04 — Чтение регистров ввода (Read Input Register)
Регистр Параметр
0000 Код устройства
0001 Измеренное значение входной величины
0002 Измеренное значение входной величины в бар / мбар
0003 Измеренное значение входной величины,
среднее (RW34) в бар
0004 Начало диапазона измерений
0005 Конец диапазона измерений
0006 Минимальное значение интервала
0007 Максимальное значение интервала
0008 Пересчитанное значение согласно
выбранной единице измерения,
показываемой на дисплее
0009 Положение запятой для значения из регистра L 8
0010 Единица измерений на дисплее
0048 Дата ПО
LCD - SHD -Modbus | Конфигурирование через Modbus
Тип данных Значение
Знаковые 16 бит –
Знаковые 16 бит 0...10000
Знаковые 16 бит 0...8000
Знаковые 16 бит 0...8000
Знаковые 16 бит 0
Знаковые 16 бит 0...8000
Знаковые 16 бит 0...8000
Знаковые 16 бит 0...8000
Знаковые 16 бит 0...32000
Знаковые 16 бит –4...+4
Знаковые 16 бит –
Знаковые 16 бит 01010...31129
48
ok err
Display
DOWN SET UP
Диапазон
–
0...10,000 В
0...80,00 бар
0...80,00 бар
0
0...80,00 бар
0...80,00 бар
0...80,00 бар
0...32000 * e(Reg9)
Экспонента –4...+4
–
DDMMY
