PREMASGARD

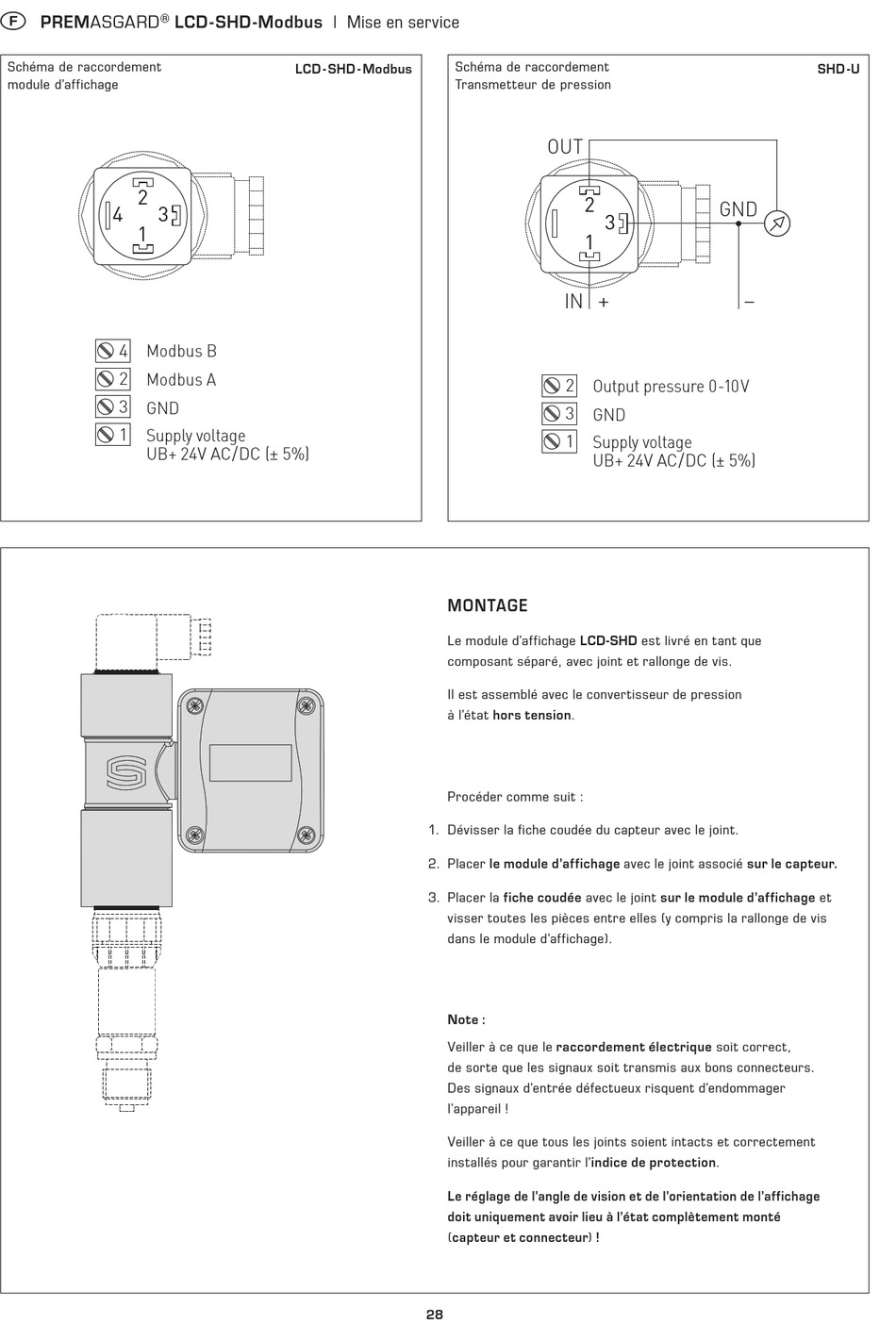

Schéma de raccordement
module d'affichage
2
4 3
1
4 Modbus B
2
Modbus A
3
GND
1 Supply voltage
UB+ 24V AC/DC (± 5%)
LCD - SHD -Modbus | Mise en service
LCD - SHD - Modbus
2
Ausgang Druck 0-10V
3
GND
1
Versorgungsspannung
UB+ 24V AC/DC (± 5%)
Schéma de raccordement
Transmetteur de pression
2
4 3
1
MONTAGE
Le module d'affichage LCD-SHD est livré en tant que
composant séparé, avec joint et rallonge de vis.
Il est assemblé avec le convertisseur de pression
à l'état hors tension.
Procéder comme suit :
1. Dévisser la fiche coudée du capteur avec le joint.
2. Placer le module d'affichage avec le joint associé sur le capteur.
3. Placer la fiche coudée avec le joint sur le module d'affichage et
visser toutes les pièces entre elles (y compris la rallonge de vis
dans le module d'affichage).
Note :
Veiller à ce que le raccordement électrique soit correct,
de sorte que les signaux soit transmis aux bons connecteurs.
Des signaux d'entrée défectueux risquent d'endommager
l'appareil !
Veiller à ce que tous les joints soient intacts et correctement
installés pour garantir l'indice de protection.
Le réglage de l'angle de vision et de l'orientation de l'affichage
doit uniquement avoir lieu à l'état complètement monté
(capteur et connecteur) !
28
OUT
2
GND
3
1
+
IN
2 Output pressure 0-10V
3
GND
1 Supply voltage
UB+ 24V AC/DC (± 5%)
SHD -U
–
OUT
2
3
1
+
IN
