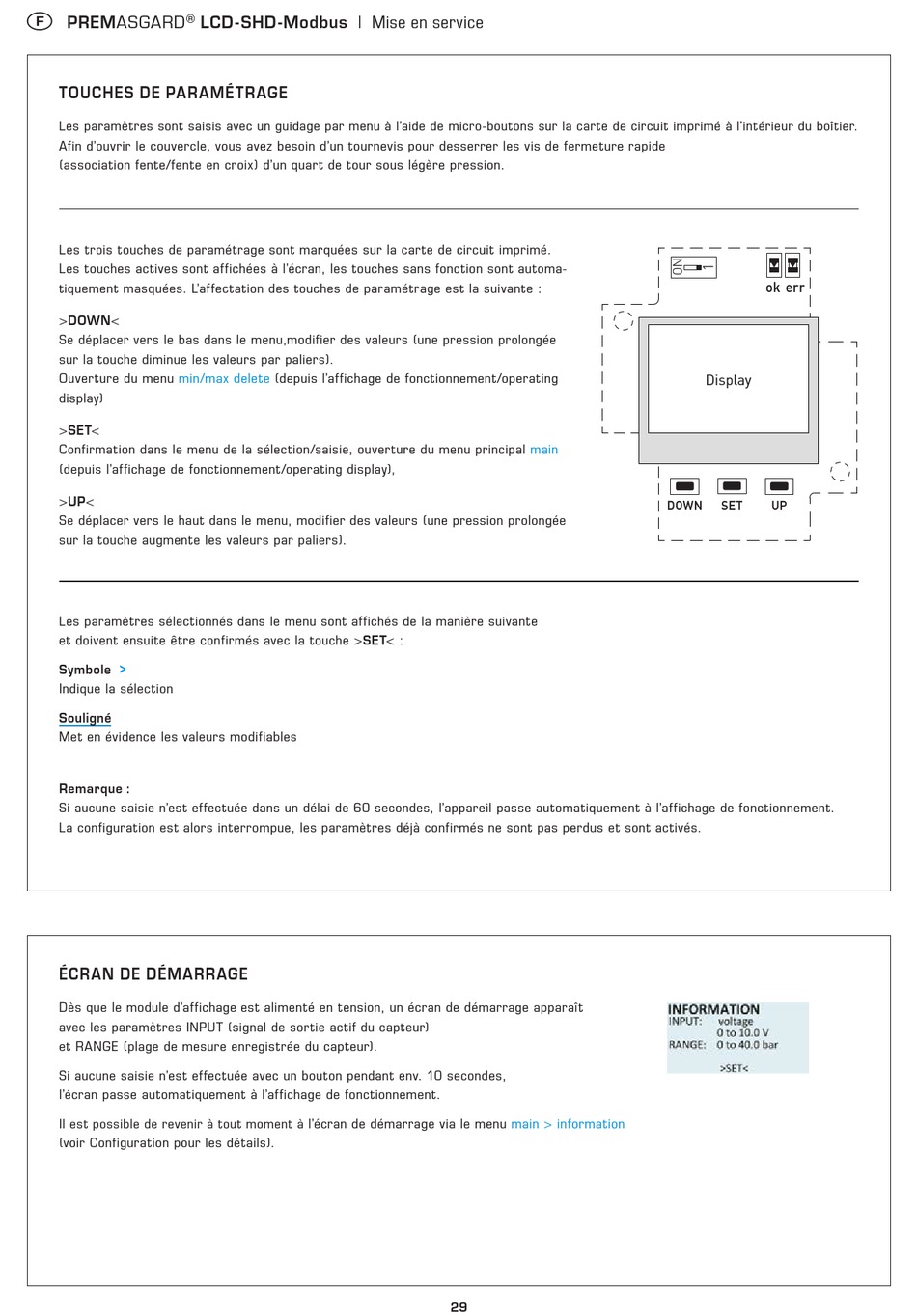

PREMASGARD LCD - SHD -Modbus | Mise en service
TOUCHES DE PARAMÉTRAGE
Les paramètres sont saisis avec un guidage par menu à l'aide de micro-boutons sur la carte de circuit imprimé à l'intérieur du boîtier.
Afin d'ouvrir le couvercle, vous avez besoin d'un tournevis pour desserrer les vis de fermeture rapide
(association fente/fente en croix) d'un quart de tour sous légère pression.
L es trois touches de paramétrage sont marquées sur la carte de circuit imprimé.
Les touches actives sont affichées à l'écran, les touches sans fonction sont automa-
ok err
tiquement masquées. L'affectation des touches de paramétrage est la suivante :
>DOWN<
Se déplacer vers le bas dans le menu,modifier des valeurs (une pression prolongée
sur la touche diminue les valeurs par paliers).
Display
Ouverture du menu min/max delete (depuis l'affichage de fonctionnement/operating
display)
>SET<
Confirmation dans le menu de la sélection/saisie, ouverture du menu principal main
(depuis l'affichage de fonctionnement/operating display),
>UP<
DOWN SET UP
Se déplacer vers le haut dans le menu, modifier des valeurs (une pression prolongée
sur la touche augmente les valeurs par paliers).
Les paramètres sélectionnés dans le menu sont affichés de la manière suivante
et doivent ensuite être confirmés avec la touche >SET< :
Symbole >
Indique la sélection
Souligné
Met en évidence les valeurs modifiables
Remarque :
Si aucune saisie n'est effectuée dans un délai de 60 secondes, l'appareil passe automatiquement à l'affichage de fonctionnement.
La configuration est alors interrompue, les paramètres déjà confirmés ne sont pas perdus et sont activés.
ÉCRAN DE DÉMARRAGE
Dès que le module d'affichage est alimenté en tension, un écran de démarrage apparaît
avec les paramètres INPUT (signal de sortie actif du capteur)
et RANGE (plage de mesure enregistrée du capteur).
Si aucune saisie n'est effectuée avec un bouton pendant env. 10 secondes,
l'écran passe automatiquement à l'affichage de fonctionnement.
Il est possible de revenir à tout moment à l'écran de démarrage via le menu main > information
(voir Configuration pour les détails).
