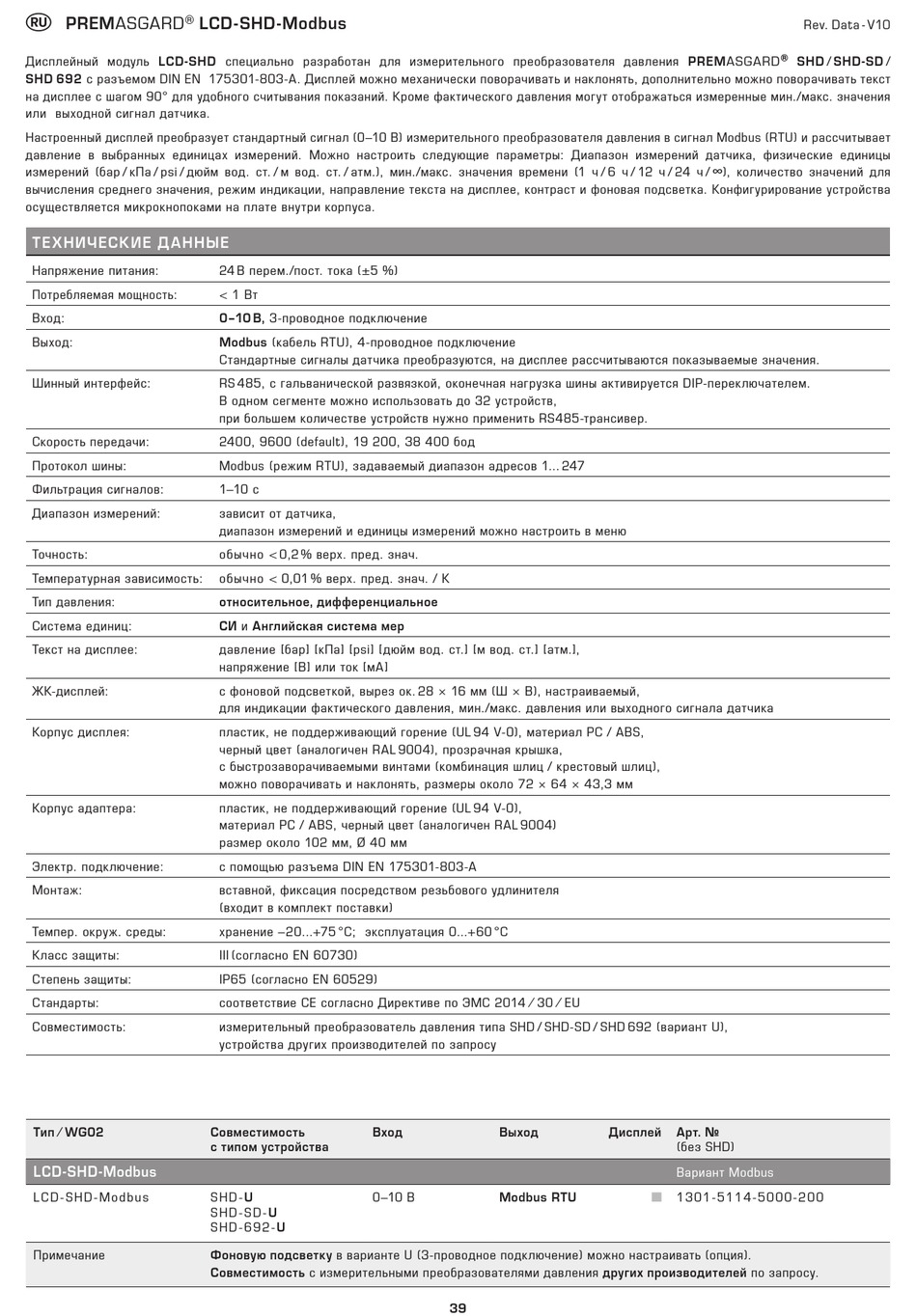

PREMASGARD
Дисплейный модуль LCD-SHD специально разработан для измерительного преобразователя давления PREMASGARD
SHD 692 с разъемом DIN EN 175301-803-A. Дисплей можно механически поворачивать и наклонять, дополнительно можно поворачивать текст
на дисплее с шагом 90° для удобного считывания показаний. Кроме фактического давления могут отображаться измеренные мин./макс. значения
или выходной сигнал датчика.
Настроенный дисплей преобразует стандартный сигнал (0–10 В) измерительного преобразователя давления в сигнал Modbus (RTU) и рассчитывает
давление в выбранных единицах измерений. Можно настроить следующие параметры: Диапазон измерений датчика, физические единицы
измерений (бар / кПа / psi / дюйм вод. ст. / м вод. ст. / атм.), мин./макс. значения времени (1 ч / 6 ч / 12 ч / 24 ч / ∞), количество значений для
вычисления среднего значения, режим индикации, направление текста на дисплее, контраст и фоновая подсветка. Конфигурирование устройства
осуществляется микрокнопоками на плате внутри корпуса.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Напряжение питания:
Потребляемая мощность:
Вход:
Выход:
Шинный интерфейс:
Скорость передачи:
Протокол шины:
Фильтрация сигналов:
Диапазон измерений:
Точность:
Температурная зависимость:
Тип давления:
Система единиц:
Текст на дисплее:
ЖК-дисплей:
Корпус дисплея:
Корпус адаптера:
Электр. подключение:
Монтаж:
Темпер. окруж. среды:
Класс защиты:
Степень защиты:
Стандарты:
Совместимость:
Тип ⁄ WG02
LCD-SHD-Modbus
L C D - S H D - M o d b u s
Примечание
LCD - SHD -Modbus
24 В перем./пост. тока (±5 %)
< 1 Вт
0–10 B, 3-проводное подключение
Modbus (кабель RTU), 4-проводное подключение
Стандартные сигналы датчика преобразуются, на дисплее рассчитываются показываемые значения.
RS 485, с гальванической развязкой, оконечная нагрузка шины активируется DIP-переключателем.
В одном сегменте можно использовать до 32 устройств,
при большем количестве устройств нужно применить RS485-трансивер.
2400, 9600 (default), 19 200, 38 400 бод
Modbus (режим RTU), задаваемый диапазон адресов 1... 247
1–10 с
зависит от датчика,
диапазон измерений и единицы измерений можно настроить в меню
обычно < 0,2 % верх. пред. знач.
обычно < 0,01 % верх. пред. знач. / K
относительное, дифференциальное
СИ и Английская система мер
давление [бар] [кПа] [psi] [дюйм вод. ст.] [м вод. ст.] [атм.],
напряжение [В] или ток [мА]
с фоновой подсветкой, вырез ок. 28 × 16 мм (Ш × В), настраиваемый,
для индикации фактического давления, мин./макс. давления или выходного сигнала датчика
пластик, не поддерживающий горение (UL 94 V-0), материал PC / ABS,
черный цвет (аналогичен RAL 9004), прозрачная крышка,
с быстрозаворачиваемыми винтами (комбинация шлиц / крестовый шлиц),
можно поворачивать и наклонять, размеры около 72 × 64 × 43,3 мм
пластик, не поддерживающий горение (UL 94 V-0),
материал PC / ABS, черный цвет (аналогичен RAL 9004)
размер около 102 мм, Ø 40 мм
с помощью разъема DIN EN 175301-803-A
вставной, фиксация посредством резьбового удлинителя
(входит в комплект поставки)
хранение –20...+75 °C; эксплуатация 0...+60 °C
III (согласно EN 60730)
IP65 (согласно EN 60529)
соответствие CE согласно Директиве по ЭМС 2014 ⁄ 30 ⁄ EU
измерительный преобразователь давления типа SHD / SHD-SD / SHD 692 (вариант U),
устройства других производителей по запросу
Совместимость
с типом устройства
S H D - U
S H D - S D - U
S H D - 6 9 2 - U
Фоновую подсветку в варианте U (3-проводное подключение) можно настраивать (опция).
Совместимость с измерительными преобразователями давления других производителей по запросу.
Вход Выход
0–10 В Modbus RTU
39
®
Дисплей Арт. №
(без SHD)
Вариант Modbus
■ 1301- 5114-50 00-200
Rev. Data - V10
