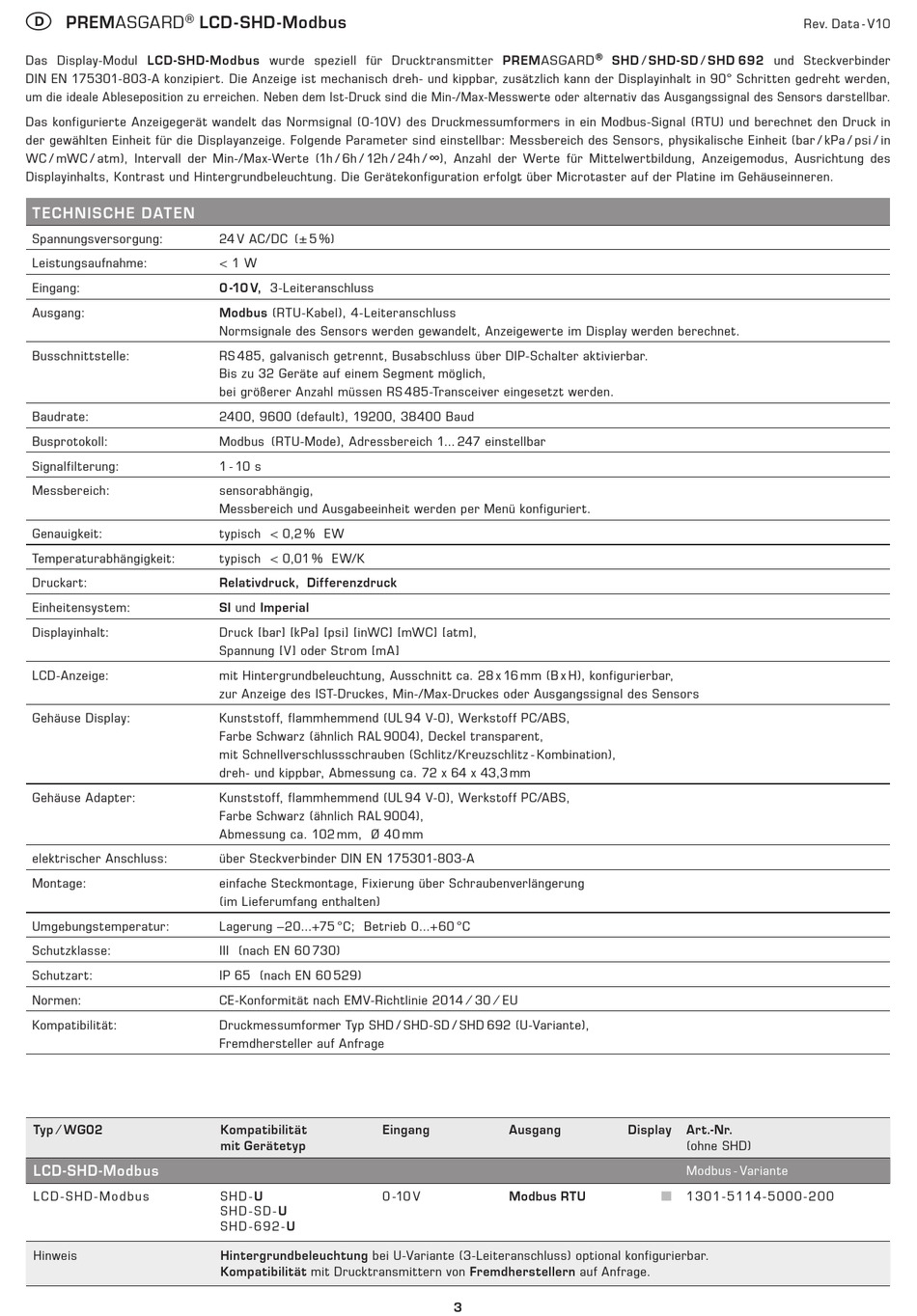

Technische Daten - S+S Regeltechnik Premasgard Lcd-Modbus Montageanleitung

D
®
PREMASGARD
Das Display-Modul LCD-SHD-Modbus wurde speziell für Drucktransmitter PREMASGARD
DIN EN 175301-803-A konzipiert. Die Anzeige ist mechanisch dreh- und kippbar, zusätzlich kann der Displayinhalt in 90° Schritten gedreht werden,
um die ideale Ablese position zu erreichen. Neben dem Ist-Druck sind die Min-/Max-Messwerte oder alternativ das Ausgangs signal des Sensors darstellbar.
Das konfigurierte Anzeigegerät wandelt das Normsignal (0-10V) des Druckmessumformers in ein Modbus-Signal (RTU) und berechnet den Druck in
der gewählten Einheit für die Display anzeige. Folgende Parameter sind einstellbar: Messbereich des Sensors, physikalische Einheit (bar / kPa / psi / in
WC / mWC / atm), Intervall der Min-/Max-Werte (1h / 6h / 12h / 24h / ∞), Anzahl der Werte für Mittelwert bildung, Anzeigemodus, Ausrichtung des
Display inhalts, Kontrast und Hintergrundbeleuchtung. Die Gerätekonfiguration erfolgt über Microtaster auf der Platine im Gehäuseinneren.

TECHNISCHE DATEN

Spannungsversorgung:
Leistungsaufnahme:
Eingang:
Ausgang:
Busschnittstelle:
Baudrate:
Busprotokoll:
Signalfilterung:
Messbereich:
Genauigkeit:
Temperaturabhängigkeit:
Druckart:
Einheitensystem:
Displayinhalt:
LCD-Anzeige:
Gehäuse Display:
Gehäuse Adapter:
elektrischer Anschluss:
Montage:
Umgebungstemperatur:
Schutzklasse:
Schutzart:
Normen:
Kompatibilität:
Typ ⁄ WG02
LCD-SHD-Modbus
L C D - S H D - M o d b u s
Hinweis
LCD - SHD -Modbus
24 V AC/DC (± 5 %)
< 1 W
0 -10 V, 3-Leiteranschluss
Modbus (RTU-Kabel), 4-Leiteranschluss
Normsignale des Sensors werden gewandelt, Anzeigewerte im Display werden berechnet.
RS 485, galvanisch getrennt, Busabschluss über DIP-Schalter aktivierbar.
Bis zu 32 Geräte auf einem Segment möglich,
bei größerer Anzahl müssen RS 485-Transceiver eingesetzt werden.
2400, 9600 (default), 19200, 38400 Baud
Modbus (RTU-Mode), Adressbereich 1... 247 einstellbar
1 - 10 s
sensorabhängig,
Messbereich und Ausgabeeinheit werden per Menü konfiguriert.
typisch < 0,2 % EW
typisch < 0,01 % EW/K
Relativdruck, Differenzdruck
SI und Imperial
Druck [bar] [kPa] [psi] [inWC] [mWC] [atm],
Spannung [V] oder Strom [mA]
mit Hintergrundbeleuchtung, Ausschnitt ca. 28 x 16 mm (B x H), konfigurierbar,
zur Anzeige des IST-Druckes, Min-/Max-Druckes oder Ausgangssignal des Sensors
Kunststoff, flammhemmend (UL 94 V-0), Werkstoff PC/ABS,
Farbe Schwarz (ähnlich RAL 9004), Deckel transparent,
mit Schnellverschluss schrauben (Schlitz/Kreuzschlitz - Kombination),
dreh- und kippbar, Abmessung ca. 72 x 64 x 43,3 mm
Kunststoff, flammhemmend (UL 94 V-0), Werkstoff PC/ABS,
Farbe Schwarz (ähnlich RAL 9004),
Abmessung ca. 102 mm, Ø 40 mm
über Steckverbinder DIN EN 175301-803-A
einfache Steckmontage, Fixierung über Schraubenverlängerung
(im Lieferumfang enthalten)
Lagerung –20...+75 °C; Betrieb 0...+60 °C
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Druckmessumformer Typ SHD / SHD-SD / SHD 692 (U-Variante),
Fremdhersteller auf Anfrage
Kompatibilität
mit Gerätetyp
S H D - U
S H D - S D - U
S H D - 6 9 2 - U
Hintergrundbeleuchtung bei U-Variante (3-Leiteranschluss) optional konfigurierbar.
Kompatibilität mit Drucktransmittern von Fremdherstellern auf Anfrage.
Eingang Ausgang
0 -10 V Modbus RTU
3
® SHD / SHD-SD / SHD 692 und Steckverbinder
Display Art.-Nr.
(ohne SHD)
Modbus - Variante
■ 1301- 5114-5000- 200
Rev. Data - V10
