D
®
PREMASGARD
Untermenü Settings Sensor
RANGE UNIT
RANGE
>UP< bis free erscheint und
mit >SET<bestätigen.
Werte auswählen über >UP< / >DOWN<
(aktiver Wert ist unterstrichen)
und mit >SET< bestätigen.

DISPLAY UNIT

MIN / MAX TIME
AVERAGE VALUE

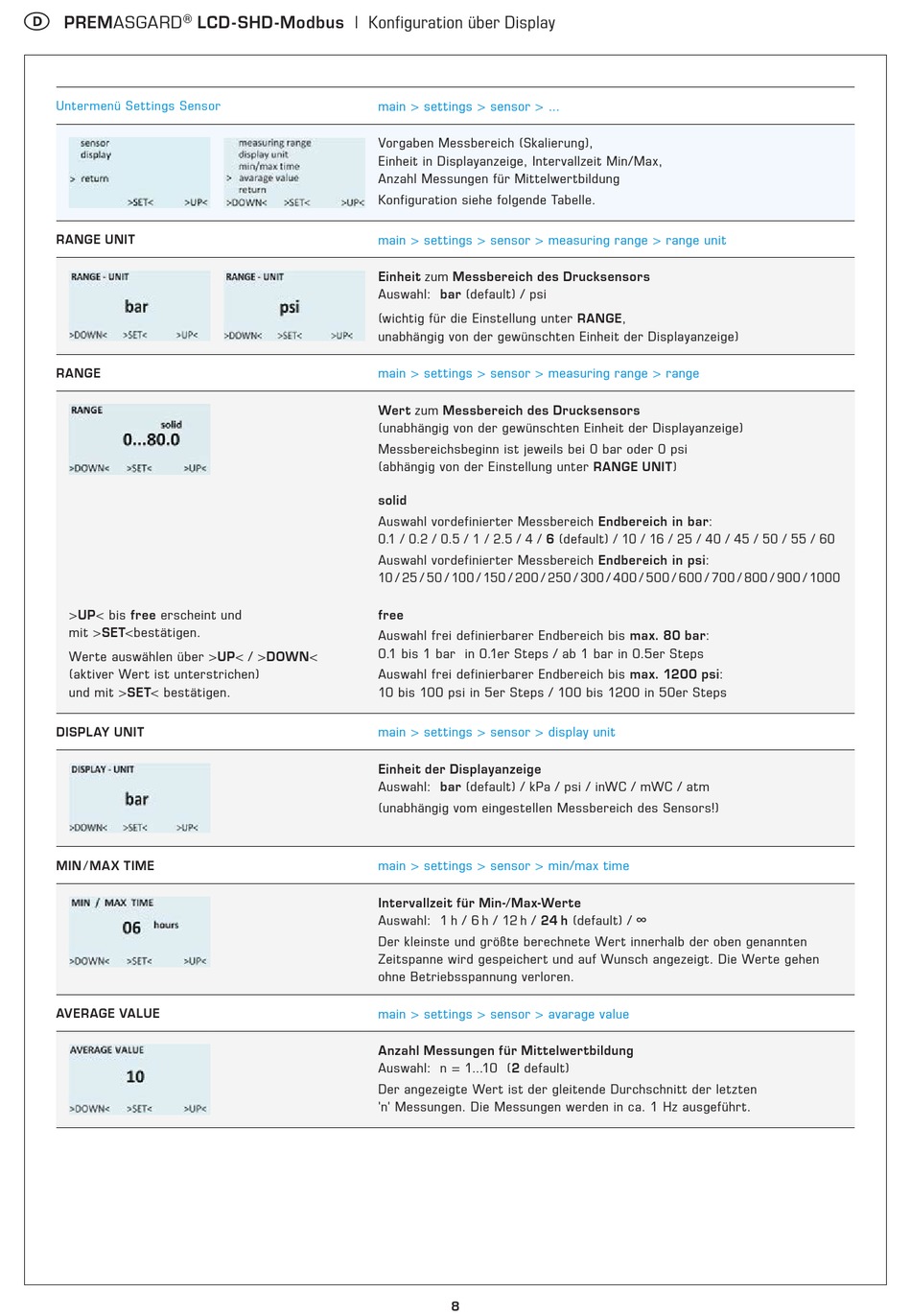

LCD - SHD -Modbus | Konfiguration über Display
main > settings > sensor > ...
Vorgaben Messbereich (Skalierung),
Einheit in Displayanzeige, Intervallzeit Min/Max,
Anzahl Messungen für Mittelwertbildung
Konfiguration siehe folgende Tabelle.
main > settings > sensor > measuring range > range unit
Einheit zum Messbereich des Drucksensors
Auswahl: bar (default) / psi
(wichtig für die Einstellung unter RANGE,
unabhängig von der gewünschten Einheit der Displayanzeige)
main > settings > sensor > measuring range > range
Wert zum Messbereich des Drucksensors
(unabhängig von der gewünschten Einheit der Displayanzeige)
Messbereichsbeginn ist jeweils bei 0 bar oder 0 psi
(abhängig von der Einstellung unter RANGE UNIT)
solid
Auswahl vordefinierter Messbereich Endbereich in bar:
0.1 / 0.2 / 0.5 / 1 / 2.5 / 4 / 6 (default) / 10 / 16 / 25 / 40 / 45 / 50 / 55 / 60
Auswahl vordefinierter Messbereich Endbereich in psi:
10 / 25 / 50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000
free
Auswahl frei definierbarer Endbereich bis max. 80 bar:
0.1 bis 1 bar in 0.1er Steps / ab 1 bar in 0.5er Steps
Auswahl frei definierbarer Endbereich bis max. 1200 psi:
10 bis 100 psi in 5er Steps / 100 bis 1200 in 50er Steps
main > settings > sensor > display unit
Einheit der Displayanzeige
Auswahl: bar (default) / kPa / psi / inWC / mWC / atm
(unabhängig vom eingestellen Messbereich des Sensors!)
main > settings > sensor > min/max time
Intervallzeit für Min-/Max-Werte
Auswahl: 1 h / 6 h / 12 h / 24 h (default) / ∞
Der kleinste und größte berechnete Wert innerhalb der oben genannten
Zeitspanne wird gespeichert und auf Wunsch angezeigt. Die Werte gehen
ohne Betriebsspannung verloren.
main > settings > sensor > avarage value
Anzahl Messungen für Mittelwertbildung
Auswahl: n = 1...10 (2 default)
Der angezeigte Wert ist der gleitende Durchschnitt der letzten
'n' Messungen. Die Messungen werden in ca. 1 Hz ausgeführt.
8
