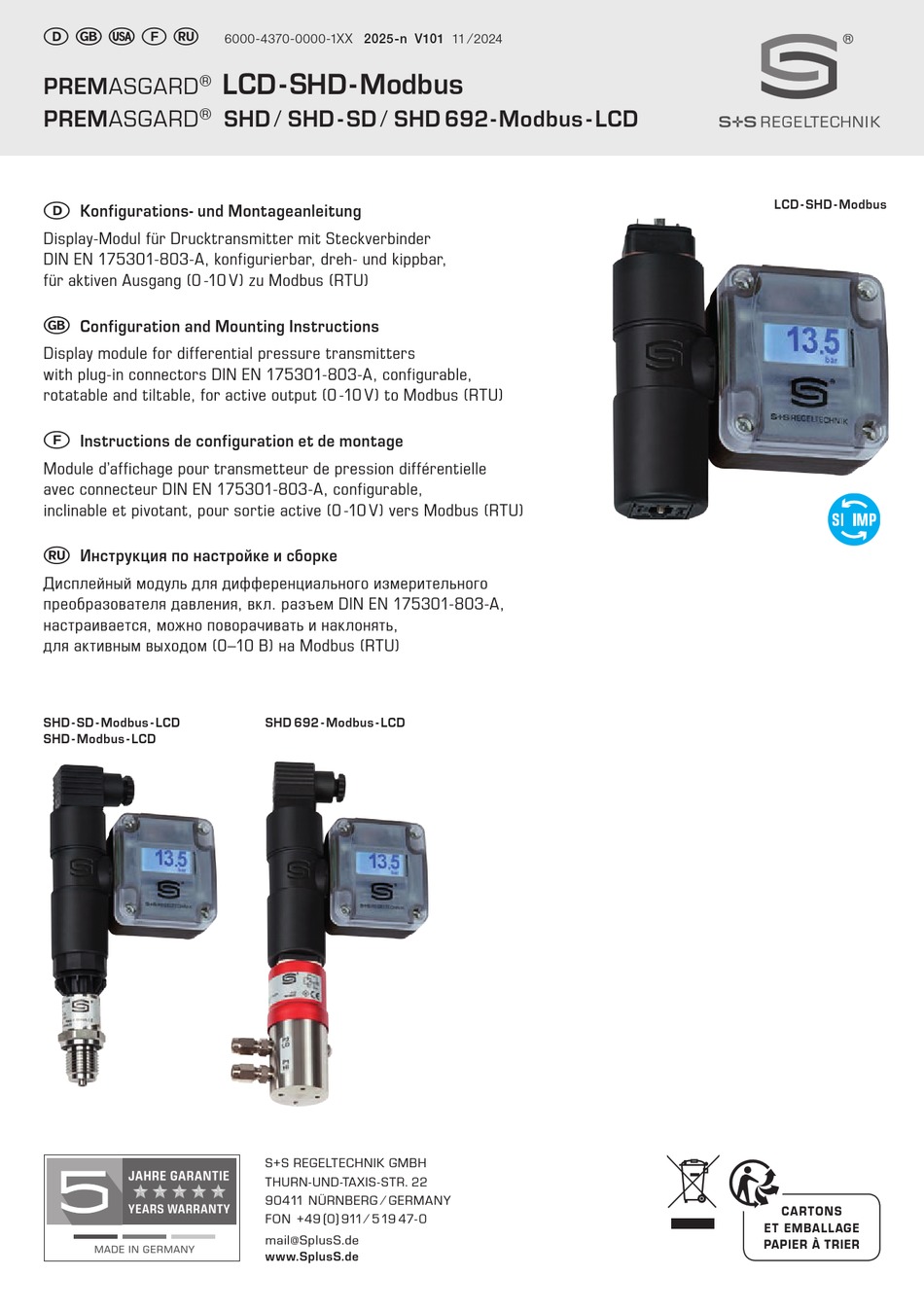

S+S REGELTECHNIK PREMASGARD LCD-Modbus Montageanleitung
Display-modul für drucktransmitter mit steckverbinder din en 175301-803-a, konfigurierbar, dreh- und kippbar, für aktiven ausgang (0 -10 v) zu modbus (rtu)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G U F r
PREMASGARD
®
PREMASGARD
®
D
Konfigurations- und Montageanleitung
Display-Modul für Drucktransmitter mit Steckverbinder
DIN EN 175301-803-A, konfigurierbar, dreh- und kippbar,
für aktiven Ausgang (0 -10 V) zu Modbus (RTU)
G
Configuration and Mounting Instructions
Display module for differential pressure transmitters
with plug-in connectors DIN EN 175301-803-A, configurable,
rotatable and tiltable, for active output (0 -10 V) to Modbus (RTU)
F
Instructions de configuration et de montage
Module d'affichage pour transmetteur de pression différentielle
avec connecteur DIN EN 175301-803-A, configurable,
inclinable et pivotant, pour sortie active (0 -10 V) vers Modbus (RTU)
r
Инструкция по настройке и сборке
Дисплейный модуль для дифференциального измерительного
преобразователя давления, вкл. разъем DIN EN 175301-803-A,
настраивается, можно поворачивать и наклонять,
для активным выходом (0–10 В) на Modbus (RTU)
SHD - SD - Modbus - LCD
SHD - Modbus - LCD
6000-4370-0000-1XX 2025-n V101 11 ⁄ 2024
LCD - SHD - Modbus
SHD / SHD - SD / SHD 692 - Modbus - LCD
SHD 692 - Modbus - LCD
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
LCD - SHD - Modbus
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK PREMASGARD LCD-Modbus
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD LCD-Modbus
- Seite 1 для активным выходом (0–10 В) на Modbus (RTU) SHD - SD - Modbus - LCD SHD 692 - Modbus - LCD SHD - Modbus - LCD S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G U F r LCD - SHD - Modbus PREMASGARD ® PREMASGARD ® SHD / SHD - SD / SHD 692 - Modbus - LCD LCD - SHD - Modbus Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж [mm] ~ 67...
-
Seite 3: Technische Daten
® PREMASGARD LCD - SHD -Modbus Rev. Data - V10 Das Display-Modul LCD-SHD-Modbus wurde speziell für Drucktransmitter PREMASGARD ® SHD / SHD-SD / SHD 692 und Steckverbinder DIN EN 175301-803-A konzipiert. Die Anzeige ist mechanisch dreh- und kippbar, zusätzlich kann der Displayinhalt in 90° Schritten gedreht werden, um die ideale Ablese position zu erreichen. -
Seite 4: Ausgang Druck 0-10V
® PREMASGARD LCD - SHD -Modbus | Inbetriebnahme Anschlussbild Anschlussbild LCD - SHD - Modbus SHD -U Display-Modul Drucktransmitter Ausgang Druck 0-10V gsspannung Versorgungsspannung C/DC (± 5%) UB+ 24V AC/DC (± 5%) – Modbus B Modbus A Ausgang Druck 0-10V Versorgungsspannung Versorgungsspannung UB+ 24V AC/DC (±... -
Seite 5: Startbildschirm
® PREMASGARD LCD - SHD -Modbus | Inbetriebnahme SETUP-TASTEN Die Eingabe der Parameter erfolgt menügesteuert über Microtaster auf Platine im Gehäuse inneren. Zum Öffnen des Deckels benötigen Sie einen Schraubendreher, um die Schnellverschluss schrauben (Schlitz/Kreuzschlitz-Kombination) mit einer Vierteldrehung unter leichten Druck zu lösen. Die drei Setup-Tasten sind auf der Platine beschriftet. - Seite 6 ® PREMASGARD LCD - SHD -Modbus | Inbetriebnahme BETRIEBSANZEIGE Im regulären Betrieb berechnet das konfigurierte Anzeigegerät auf Basis der Sensorsignale die gewünschte Displayanzeige. Die nachfolgenden Parameter sind hierfür menügesteuert über Microtaster auf Platine einstellbar. (Details siehe Konfiguration) Hinweis: Ohne Eingabe des tatsächlichen Messbereichs werden keine reellen Druckwerte angezeigt! Für die korrekte Umrechnung (Skalierung) der Normsignale vom Sensor auf die Anzeigewerte im Display ist es zwingend notwendig, den Messbereich des Senors einzustellen.
-
Seite 7: Menüstruktur
® PREMASGARD LCD - SHD -Modbus | Konfiguration über Display MENÜSTRUKTUR informations sensor measuring range input (voltage) display unit range min/max time modbus avarage value return >SET< operation display main settings display direction pressure information sensor >SET< contrast min/max settings display backlight input (voltage) -
Seite 8: Display Unit
® PREMASGARD LCD - SHD -Modbus | Konfiguration über Display Untermenü Settings Sensor main > settings > sensor > ... Vorgaben Messbereich (Skalierung), Einheit in Displayanzeige, Intervallzeit Min/Max, Anzahl Messungen für Mittelwertbildung Konfiguration siehe folgende Tabelle. RANGE UNIT main > settings > sensor > measuring range > range unit Einheit zum Messbereich des Drucksensors Auswahl: bar (default) / psi (wichtig für die Einstellung unter RANGE,... -
Seite 9: Backlight
® PREMASGARD LCD - SHD -Modbus | Konfiguration über Display Untermenü Settings Display main > settings > display > ... Vorgaben Textausrichtung, Kontrast, Hintergrundbeleuchtung, Anzeigemodus (Darstellung) Konfiguration siehe folgende Tabelle. DIRECTION main > settings > display > direction Textausrichtung der Betriebsanzeige Auswahl: 0°... - Seite 10 ® PREMASGARD LCD - SHD -Modbus | Konfiguration über Display Untermenü Settings Modbus main > settings > modbus > ... Vorgaben der Modbus-Parameter Busadresse, Baudrate, Mode (Parität) Konfiguration siehe folgende Tabelle. ADDRESS main > settings > modbus > address Busadresse des Drucktransmitters zur eindeutigen Identifizierung des Gerätes im Netzwerk.
-
Seite 11: Bustopologie Mit Abschluss- Und Vorspannungswiderständen
® PREMASGARD LCD - SHD -Modbus | Netzwerk-Konfiguration Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n Bustopologie mit Abschluss- und Vorspannungswiderständen Allgemeiner Aufbau Busstruktur MODBUS RTU-Master... -
Seite 12: Status-Leds
® PREMASGARD LCD - SHD -Modbus | Konfiguration über Modbus BUSABSCHLUSS Die Aktivierung (DIP 1 → ON) des Bussabschlusses erfolgt über DIP-Schalter auf ok err der Platine. Im Auslieferungszustand ist der Busabschluss deaktiviert (default). STATUS-LEDS Die Kommunikation wird über zwei Status-LEDs (rechts oben) angezeigt. Display Fehlerfrei empfangene Telegramme werden durch Aufleuchten der grünen LED 'ok' signalisiert. - Seite 13 ® PREMASGARD LCD - SHD -Modbus | Konfiguration über Modbus Function 03 Read Single Register & Function 06 Write Single Register Register Parameter Data Type Value Range 0021 Ausrichtung des Displayinhaltes Signed 16 Bit 0…3 0° (default) 1 = 90° 2 = 180°...
-
Seite 14: Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –... - Seite 52 D G U F r LCD - SHD - Modbus PREMASGARD ® PREMASGARD ® SHD / SHD - SD / SHD 692 - Modbus - LCD LCD - SHD - Modbus Montageschema Mounting diagram Schéma de montage Схема монтажа HINWEIS Unabhängig von der Einbaulage des Differenzdrucktransmitters, kann die seitliche Display anzeige in die ideale Ableseposition gedreht und gekippt werden.
