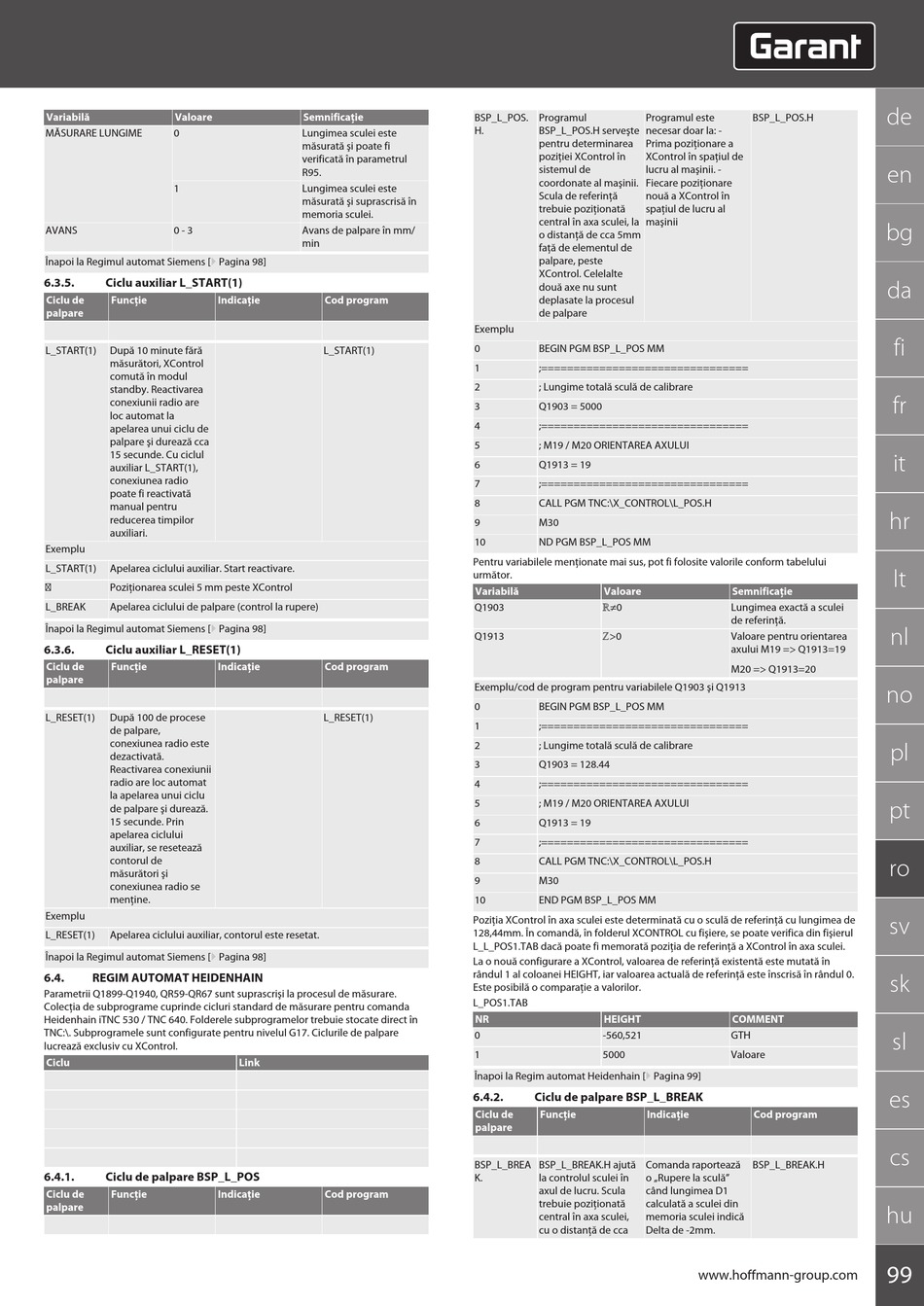

Variabilă
Valoare
MĂSURARE LUNGIME
0
1
AVANS
0 - 3
Înapoi la Regimul automat Siemens [} Pagina 98]
6.3.5.
Ciclu auxiliar L_START(1)
Ciclu de
Funcţie
Indicaţie
palpare
L_START(1)
După 10 minute fără
măsurători, XControl
comută în modul
standby. Reactivarea
conexiunii radio are
loc automat la
apelarea unui ciclu de
palpare şi durează cca
15 secunde. Cu ciclul
auxiliar L_START(1),
conexiunea radio
poate fi reactivată
manual pentru
reducerea timpilor
auxiliari.
Exemplu
L_START(1)
Apelarea ciclului auxiliar. Start reactivare.
⁝
Poziţionarea sculei 5 mm peste XControl
L_BREAK
Apelarea ciclului de palpare (control la rupere)
Înapoi la Regimul automat Siemens [} Pagina 98]
6.3.6.
Ciclu auxiliar L_RESET(1)
Ciclu de
Funcţie
Indicaţie
palpare
L_RESET(1)
După 100 de procese
de palpare,
conexiunea radio este
dezactivată.
Reactivarea conexiunii
radio are loc automat
la apelarea unui ciclu
de palpare şi durează.
15 secunde. Prin
apelarea ciclului
auxiliar, se resetează
contorul de
măsurători şi
conexiunea radio se
menţine.
Exemplu
L_RESET(1)
Apelarea ciclului auxiliar, contorul este resetat.
Înapoi la Regimul automat Siemens [} Pagina 98]
6.4.
REGIM AUTOMAT HEIDENHAIN
Parametrii Q1899-Q1940, QR59-QR67 sunt suprascrişi la procesul de măsurare.
Colecţia de subprograme cuprinde cicluri standard de măsurare pentru comanda
Heidenhain iTNC 530 / TNC 640. Folderele subprogramelor trebuie stocate direct în
TNC:\. Subprogramele sunt configurate pentru nivelul G17. Ciclurile de palpare
lucrează exclusiv cu XControl.
Ciclu
6.4.1.
Ciclu de palpare BSP_L_POS
Ciclu de
Funcţie
Indicaţie
palpare
Semnificaţie
Lungimea sculei este
măsurată şi poate fi
verificată în parametrul
R95.
Lungimea sculei este
măsurată şi suprascrisă în
memoria sculei.
Avans de palpare în mm/
min
Cod program
L_START(1)
Cod program
L_RESET(1)
Link
Cod program
BSP_L_POS.
Programul
Programul este
H.
BSP_L_POS.H serveşte
necesar doar la: -
pentru determinarea
Prima poziţionare a
poziţiei XControl în
XControl în spaţiul de
sistemul de
lucru al maşinii. -
coordonate al maşinii.
Fiecare poziţionare
Scula de referinţă
nouă a XControl în
trebuie poziţionată
spaţiul de lucru al
central în axa sculei, la
maşinii
o distanţă de cca 5mm
faţă de elementul de
palpare, peste
XControl. Celelalte
două axe nu sunt
deplasate la procesul
de palpare
Exemplu
0
BEGIN PGM BSP_L_POS MM
1
;================================
2
; Lungime totală sculă de calibrare
3
Q1903 = 5000
4
;================================
5
; M19 / M20 ORIENTAREA AXULUI
6
Q1913 = 19
7
;================================
8
CALL PGM TNC:\X_CONTROL\L_POS.H
9
M30
10
ND PGM BSP_L_POS MM
Pentru variabilele menţionate mai sus, pot fi folosite valorile conform tabelului
următor.
Variabilă
Valoare
Q1903
ℝ≠0
Q1913
ℤ>0
Exemplu/cod de program pentru variabilele Q1903 şi Q1913
0
BEGIN PGM BSP_L_POS MM
1
;================================
2
; Lungime totală sculă de calibrare
3
Q1903 = 128.44
4
;================================
5
; M19 / M20 ORIENTAREA AXULUI
6
Q1913 = 19
7
;================================
8
CALL PGM TNC:\X_CONTROL\L_POS.H
9
M30
10
END PGM BSP_L_POS MM
Poziţia XControl în axa sculei este determinată cu o sculă de referinţă cu lungimea de
128,44mm. În comandă, în folderul XCONTROL cu fişiere, se poate verifica din fişierul
L_L_POS1.TAB dacă poate fi memorată poziţia de referinţă a XControl în axa sculei.
La o nouă configurare a XControl, valoarea de referinţă existentă este mutată în
rândul 1 al coloanei HEIGHT, iar valoarea actuală de referinţă este înscrisă în rândul 0.
Este posibilă o comparaţie a valorilor.
L_POS1.TAB
NR
HEIGHT
0
-560,521
1
5000
Înapoi la Regim automat Heidenhain [} Pagina 99]
6.4.2.
Ciclu de palpare BSP_L_BREAK
Ciclu de
Funcţie
Indicaţie
palpare
BSP_L_BREA
BSP_L_BREAK.H ajută
Comanda raportează
K.
la controlul sculei în
o „Rupere la sculă"
axul de lucru. Scula
când lungimea D1
trebuie poziţionată
calculată a sculei din
central în axa sculei,
memoria sculei indică
cu o distanţă de cca
Delta de -2mm.
BSP_L_POS.H
Semnificaţie
Lungimea exactă a sculei
de referinţă.
Valoare pentru orientarea
axului M19 => Q1913=19
M20 => Q1913=20
COMMENT
GTH
Valoare
Cod program
BSP_L_BREAK.H
