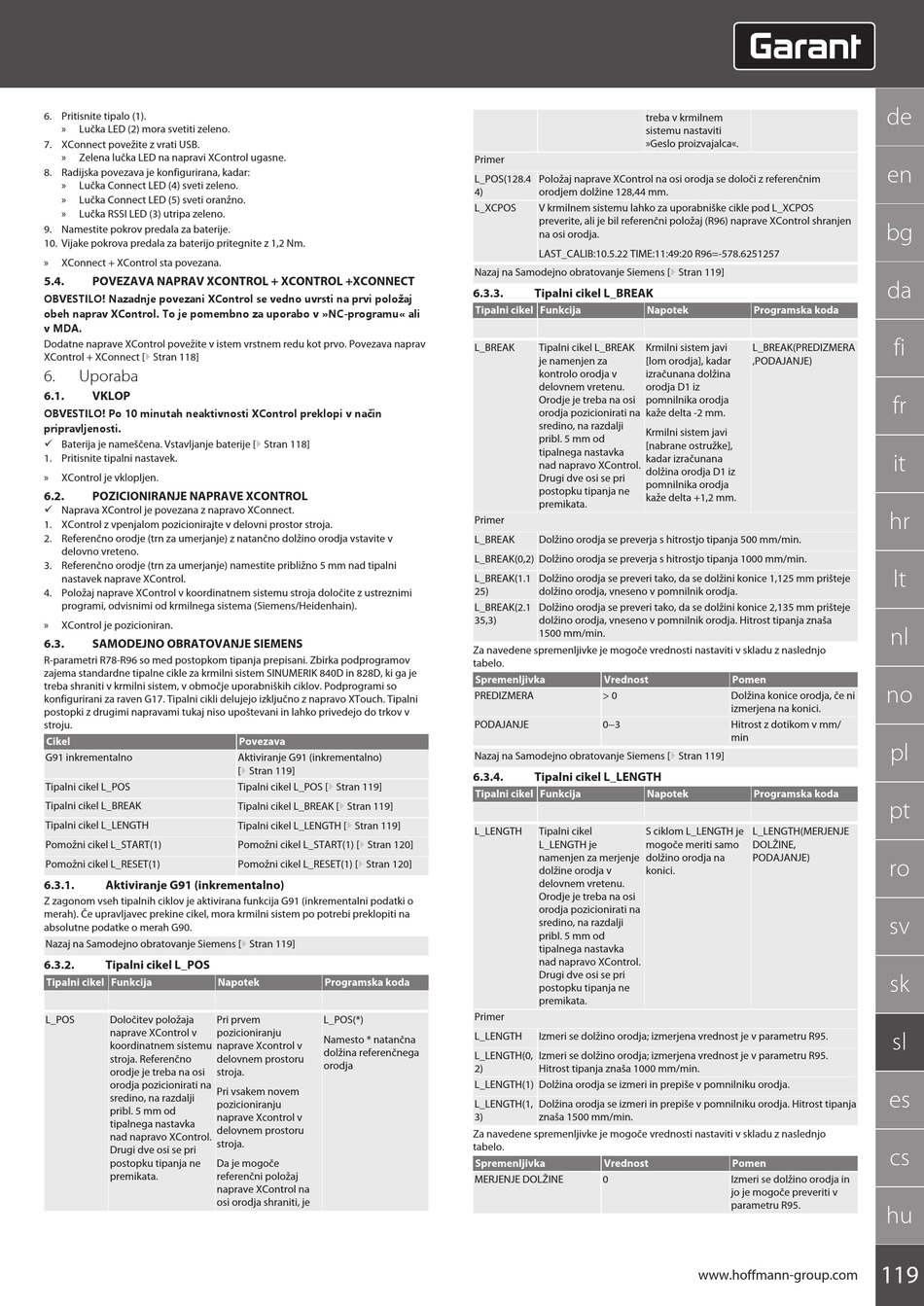

Garant XCONTROL Bedienungsanleitung Seite 119

6. Pritisnite tipalo (1).
» Lučka LED (2) mora svetiti zeleno.
7. XConnect povežite z vrati USB.
» Zelena lučka LED na napravi XControl ugasne.
8. Radijska povezava je konfigurirana, kadar:
» Lučka Connect LED (4) sveti zeleno.
» Lučka Connect LED (5) sveti oranžno.
» Lučka RSSI LED (3) utripa zeleno.
9. Namestite pokrov predala za baterije.
10. Vijake pokrova predala za baterijo pritegnite z 1,2 Nm.
» XConnect + XControl sta povezana.
5.4. POVEZAVA NAPRAV XCONTROL + XCONTROL +XCONNECT
OBVESTILO! Nazadnje povezani XControl se vedno uvrsti na prvi položaj
obeh naprav XControl. To je pomembno za uporabo v »NC-programu« ali
v MDA.
Dodatne naprave XControl povežite v istem vrstnem redu kot prvo. Povezava naprav
XControl + XConnect [} Stran 118]
6. Uporaba
6.1. VKLOP
OBVESTILO! Po 10 minutah neaktivnosti XControl preklopi v način
pripravljenosti.
ü Baterija je nameščena. Vstavljanje baterije [} Stran 118]
1. Pritisnite tipalni nastavek.
» XControl je vklopljen.
6.2. POZICIONIRANJE NAPRAVE XCONTROL
ü Naprava XControl je povezana z napravo XConnect.
1. XControl z vpenjalom pozicionirajte v delovni prostor stroja.
2. Referenčno orodje (trn za umerjanje) z natančno dolžino orodja vstavite v
delovno vreteno.
3. Referenčno orodje (trn za umerjanje) namestite približno 5 mm nad tipalni
nastavek naprave XControl.
4. Položaj naprave XControl v koordinatnem sistemu stroja določite z ustreznimi
programi, odvisnimi od krmilnega sistema (Siemens/Heidenhain).
» XControl je pozicioniran.
6.3. SAMODEJNO OBRATOVANJE SIEMENS
R-parametri R78-R96 so med postopkom tipanja prepisani. Zbirka podprogramov
zajema standardne tipalne cikle za krmilni sistem SINUMERIK 840D in 828D, ki ga je
treba shraniti v krmilni sistem, v območje uporabniških ciklov. Podprogrami so
konfigurirani za raven G17. Tipalni cikli delujejo izključno z napravo XTouch. Tipalni
postopki z drugimi napravami tukaj niso upoštevani in lahko privedejo do trkov v
stroju.
Cikel
G91 inkrementalno
Tipalni cikel L_POS
Tipalni cikel L_BREAK
Tipalni cikel L_LENGTH
Pomožni cikel L_START(1)
Pomožni cikel L_RESET(1)
6.3.1. Aktiviranje G91 (inkrementalno)
Z zagonom vseh tipalnih ciklov je aktivirana funkcija G91 (inkrementalni podatki o
merah). Če upravljavec prekine cikel, mora krmilni sistem po potrebi preklopiti na
absolutne podatke o merah G90.
Nazaj na Samodejno obratovanje Siemens [} Stran 119]
6.3.2. Tipalni cikel L_POS
Tipalni cikel Funkcija Napotek
L_POS Določitev položaja Pri prvem
naprave XControl v pozicioniranju
koordinatnem sistemu naprave Xcontrol v
stroja. Referenčno delovnem prostoru
orodje je treba na osi stroja.
orodja pozicionirati na
Pri vsakem novem
sredino, na razdalji
pozicioniranju
pribl. 5 mm od
naprave Xcontrol v
tipalnega nastavka
delovnem prostoru
nad napravo XControl.
stroja.
Drugi dve osi se pri
postopku tipanja ne Da je mogoče
premikata. referenčni položaj
naprave XControl na
osi orodja shraniti, je
Povezava
Aktiviranje G91 (inkrementalno)
[} Stran 119]
Tipalni cikel L_POS [} Stran 119]
Tipalni cikel L_BREAK [} Stran 119]
Tipalni cikel L_LENGTH [} Stran 119]
Pomožni cikel L_START(1) [} Stran 120]
Pomožni cikel L_RESET(1) [} Stran 120]
Programska koda
L_POS(*)
Namesto * natančna
dolžina referenčnega
orodja
treba v krmilnem
sistemu nastaviti
»Geslo proizvajalca«.
Primer
L_POS(128.4 Položaj naprave XControl na osi orodja se določi z referenčnim
4) orodjem dolžine 128,44 mm.
L_XCPOS V krmilnem sistemu lahko za uporabniške cikle pod L_XCPOS
preverite, ali je bil referenčni položaj (R96) naprave XControl shranjen
na osi orodja.
LAST_CALIB:10.5.22 TIME:11:49:20 R96=-578.6251257
Nazaj na Samodejno obratovanje Siemens [} Stran 119]
6.3.3. Tipalni cikel L_BREAK
Tipalni cikel Funkcija Napotek
L_BREAK Tipalni cikel L_BREAK Krmilni sistem javi
je namenjen za [lom orodja], kadar
kontrolo orodja v izračunana dolžina
delovnem vretenu. orodja D1 iz
Orodje je treba na osi pomnilnika orodja
orodja pozicionirati na kaže delta -2 mm.
sredino, na razdalji
Krmilni sistem javi
pribl. 5 mm od
[nabrane ostružke],
tipalnega nastavka
kadar izračunana
nad napravo XControl.
dolžina orodja D1 iz
Drugi dve osi se pri
pomnilnika orodja
postopku tipanja ne
kaže delta +1,2 mm.
premikata.
Primer
L_BREAK Dolžino orodja se preverja s hitrostjo tipanja 500 mm/min.
L_BREAK(0,2) Dolžino orodja se preverja s hitrostjo tipanja 1000 mm/min.
L_BREAK(1.1 Dolžino orodja se preveri tako, da se dolžini konice 1,125 mm prišteje
25) dolžino orodja, vneseno v pomnilnik orodja.
L_BREAK(2.1 Dolžino orodja se preveri tako, da se dolžini konice 2,135 mm prišteje
35,3) dolžino orodja, vneseno v pomnilnik orodja. Hitrost tipanja znaša
1500 mm/min.
Za navedene spremenljivke je mogoče vrednosti nastaviti v skladu z naslednjo
tabelo.
Spremenljivka Vrednost
PREDIZMERA > 0
PODAJANJE 0−3
Nazaj na Samodejno obratovanje Siemens [} Stran 119]
6.3.4. Tipalni cikel L_LENGTH
Tipalni cikel Funkcija Napotek
L_LENGTH Tipalni cikel S ciklom L_LENGTH je
L_LENGTH je mogoče meriti samo
namenjen za merjenje dolžino orodja na
dolžine orodja v konici.
delovnem vretenu.
Orodje je treba na osi
orodja pozicionirati na
sredino, na razdalji
pribl. 5 mm od
tipalnega nastavka
nad napravo XControl.
Drugi dve osi se pri
postopku tipanja ne
premikata.
Primer
L_LENGTH Izmeri se dolžino orodja; izmerjena vrednost je v parametru R95.
L_LENGTH(0, Izmeri se dolžino orodja; izmerjena vrednost je v parametru R95.
2) Hitrost tipanja znaša 1000 mm/min.
L_LENGTH(1) Dolžina orodja se izmeri in prepiše v pomnilniku orodja.
L_LENGTH(1, Dolžina orodja se izmeri in prepiše v pomnilniku orodja. Hitrost tipanja
3) znaša 1500 mm/min.
Za navedene spremenljivke je mogoče vrednosti nastaviti v skladu z naslednjo
tabelo.
Spremenljivka Vrednost
MERJENJE DOLŽINE 0
Programska koda
L_BREAK(PREDIZMERA
,PODAJANJE)
Pomen
Dolžina konice orodja, če ni
izmerjena na konici.
Hitrost z dotikom v mm/
min
Programska koda
L_LENGTH(MERJENJE
DOLŽINE,
PODAJANJE)
Pomen
Izmeri se dolžino orodja in
jo je mogoče preveriti v
parametru R95.
