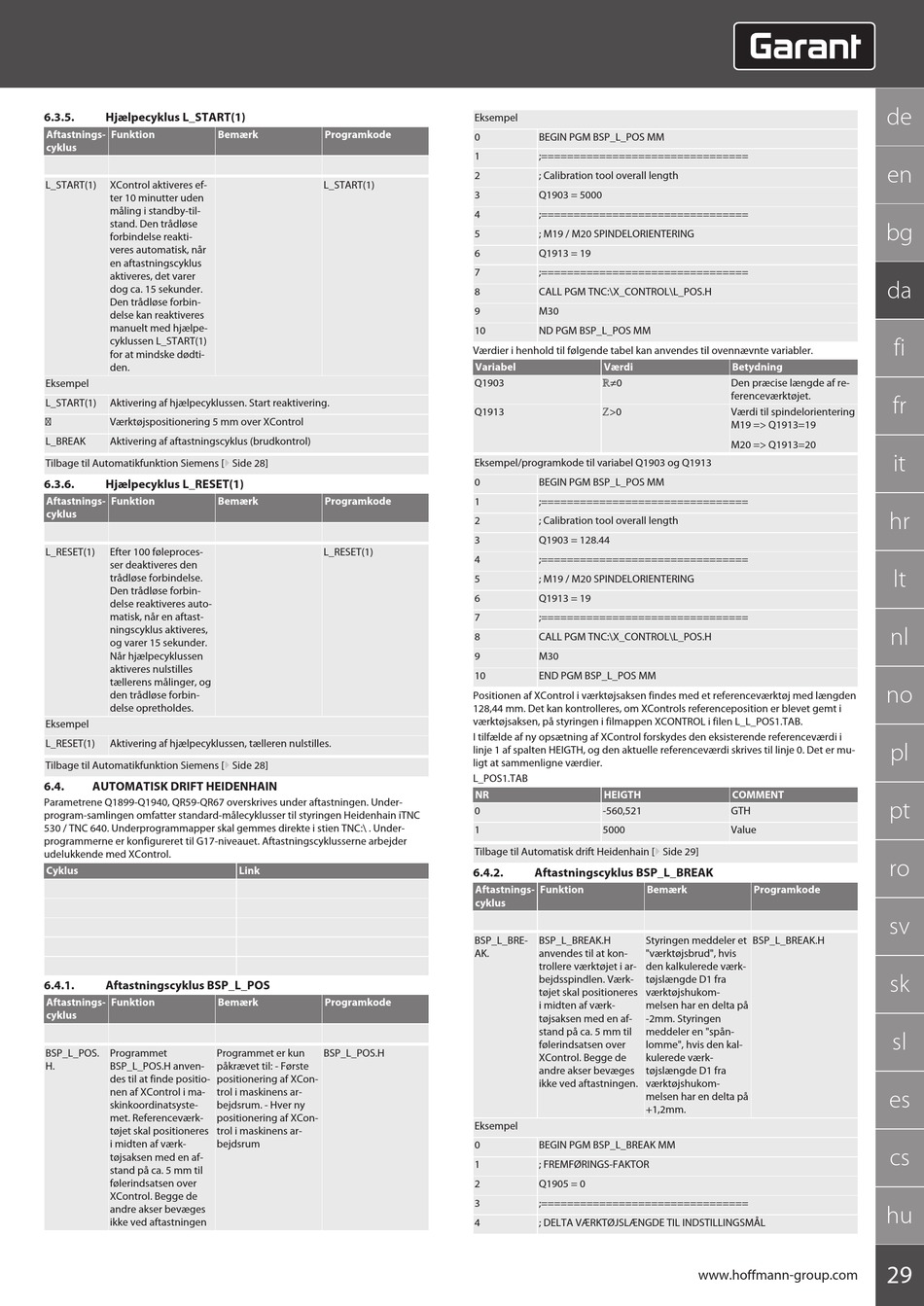

Garant XCONTROL Bedienungsanleitung Seite 29

6.3.5. Hjælpecyklus L_START(1)
Aftastnings- Funktion Bemærk
cyklus
L_START(1) XControl aktiveres ef-
ter 10 minutter uden
måling i standby-til-
stand. Den trådløse
forbindelse reakti-
veres automatisk, når
en aftastningscyklus
aktiveres, det varer
dog ca. 15 sekunder.
Den trådløse forbin-
delse kan reaktiveres
manuelt med hjælpe-
cyklussen L_START(1)
for at mindske dødti-
den.
Eksempel
L_START(1) Aktivering af hjælpecyklussen. Start reaktivering.
⁝ Værktøjspositionering 5 mm over XControl
L_BREAK Aktivering af aftastningscyklus (brudkontrol)
Tilbage til Automatikfunktion Siemens [} Side 28]
6.3.6. Hjælpecyklus L_RESET(1)
Aftastnings- Funktion Bemærk
cyklus
L_RESET(1) Efter 100 føleproces-
ser deaktiveres den
trådløse forbindelse.
Den trådløse forbin-
delse reaktiveres auto-
matisk, når en aftast-
ningscyklus aktiveres,
og varer 15 sekunder.
Når hjælpecyklussen
aktiveres nulstilles
tællerens målinger, og
den trådløse forbin-
delse opretholdes.
Eksempel
L_RESET(1) Aktivering af hjælpecyklussen, tælleren nulstilles.
Tilbage til Automatikfunktion Siemens [} Side 28]
6.4. AUTOMATISK DRIFT HEIDENHAIN
Parametrene Q1899-Q1940, QR59-QR67 overskrives under aftastningen. Under-
program-samlingen omfatter standard-målecyklusser til styringen Heidenhain iTNC
530 / TNC 640. Underprogrammapper skal gemmes direkte i stien TNC:\ . Under-
programmerne er konfigureret til G17-niveauet. Aftastningscyklusserne arbejder
udelukkende med XControl.
Cyklus
6.4.1. Aftastningscyklus BSP_L_POS
Aftastnings- Funktion Bemærk
cyklus
BSP_L_POS. Programmet Programmet er kun
H. BSP_L_POS.H anven- påkrævet til: - Første
des til at finde positio- positionering af XCon-
nen af XControl i ma- trol i maskinens ar-
skinkoordinatsyste- bejdsrum. - Hver ny
met. Referenceværk- positionering af XCon-
tøjet skal positioneres trol i maskinens ar-
i midten af værk- bejdsrum
tøjsaksen med en af-
stand på ca. 5 mm til
følerindsatsen over
XControl. Begge de
andre akser bevæges
ikke ved aftastningen
Programkode
L_START(1)
Programkode
L_RESET(1)
Link
Programkode
BSP_L_POS.H
Eksempel
0 BEGIN PGM BSP_L_POS MM
1 ;================================
2 ; Calibration tool overall length
3 Q1903 = 5000
4 ;================================
5 ; M19 / M20 SPINDELORIENTERING
6 Q1913 = 19
7 ;================================
8 CALL PGM TNC:\X_CONTROL\L_POS.H
9 M30
10 ND PGM BSP_L_POS MM
Værdier i henhold til følgende tabel kan anvendes til ovennævnte variabler.
Variabel Værdi
Q1903 ℝ≠0
Q1913 ℤ>0
Eksempel/programkode til variabel Q1903 og Q1913
0 BEGIN PGM BSP_L_POS MM
1 ;================================
2 ; Calibration tool overall length
3 Q1903 = 128.44
4 ;================================
5 ; M19 / M20 SPINDELORIENTERING
6 Q1913 = 19
7 ;================================
8 CALL PGM TNC:\X_CONTROL\L_POS.H
9 M30
10 END PGM BSP_L_POS MM
Positionen af XControl i værktøjsaksen findes med et referenceværktøj med længden
128,44 mm. Det kan kontrolleres, om XControls referenceposition er blevet gemt i
værktøjsaksen, på styringen i filmappen XCONTROL i filen L_L_POS1.TAB.
I tilfælde af ny opsætning af XControl forskydes den eksisterende referenceværdi i
linje 1 af spalten HEIGTH, og den aktuelle referenceværdi skrives til linje 0. Det er mu-
ligt at sammenligne værdier.
L_POS1.TAB
NR HEIGTH
0 -560,521
1 5000
Tilbage til Automatisk drift Heidenhain [} Side 29]
6.4.2. Aftastningscyklus BSP_L_BREAK
Aftastnings- Funktion Bemærk
cyklus
BSP_L_BRE- BSP_L_BREAK.H Styringen meddeler et
AK. anvendes til at kon- "værktøjsbrud", hvis
trollere værktøjet i ar- den kalkulerede værk-
bejdsspindlen. Værk- tøjslængde D1 fra
tøjet skal positioneres værktøjshukom-
i midten af værk- melsen har en delta på
tøjsaksen med en af- -2mm. Styringen
stand på ca. 5 mm til meddeler en "spån-
følerindsatsen over lomme", hvis den kal-
XControl. Begge de kulerede værk-
andre akser bevæges tøjslængde D1 fra
ikke ved aftastningen. værktøjshukom-
melsen har en delta på
+1,2mm.
Eksempel
0 BEGIN PGM BSP_L_BREAK MM
1 ; FREMFØRINGS-FAKTOR
2 Q1905 = 0
3 ;================================
4 ; DELTA VÆRKTØJSLÆNGDE TIL INDSTILLINGSMÅL
Betydning
Den præcise længde af re-
ferenceværktøjet.
Værdi til spindelorientering
M19 => Q1913=19
M20 => Q1913=20
COMMENT
GTH
Value
Programkode
BSP_L_BREAK.H
