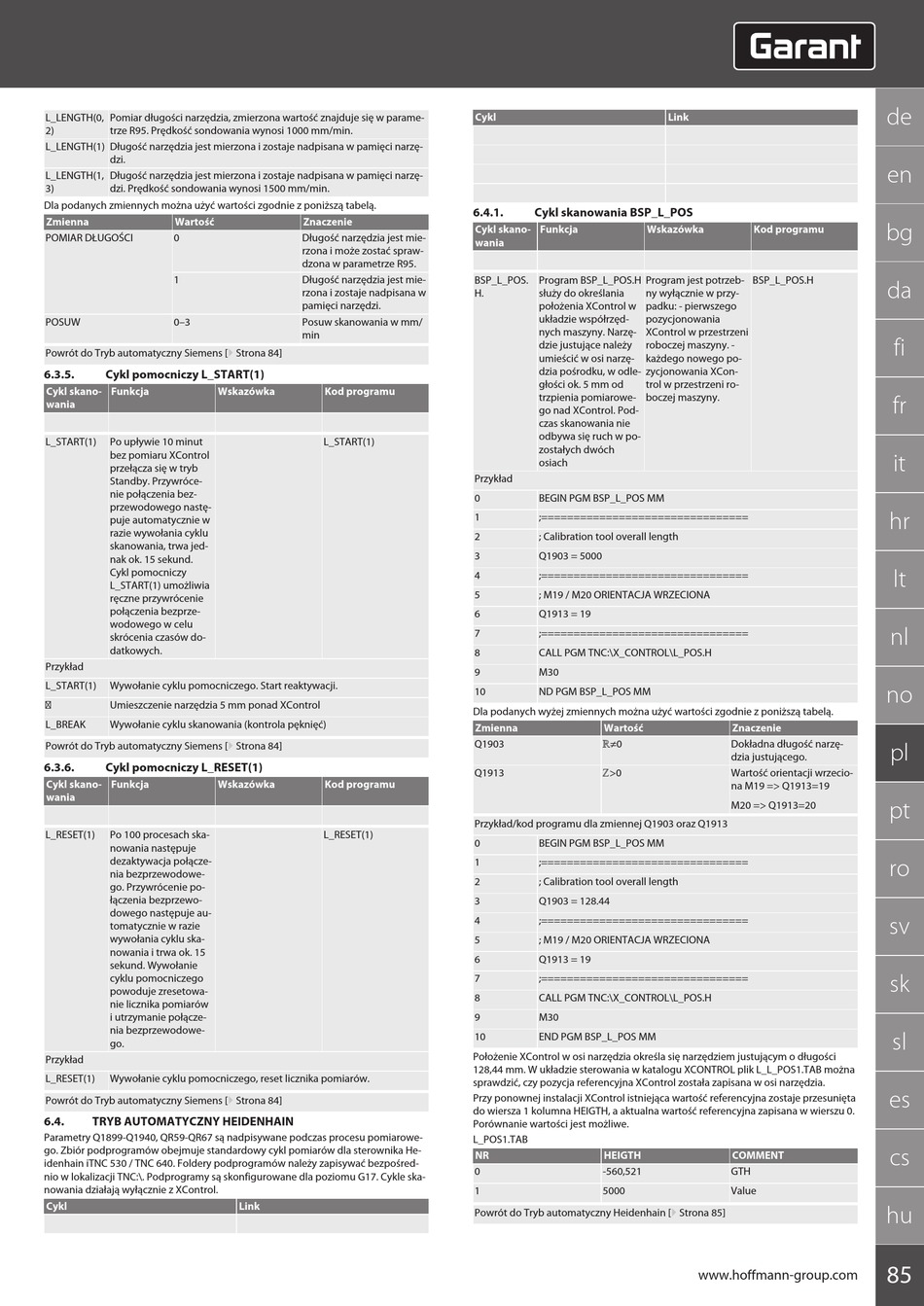

L_LENGTH(0, Pomiar długości narzędzia, zmierzona wartość znajduje się w parame-
2) trze R95. Prędkość sondowania wynosi 1000 mm/min.
L_LENGTH(1) Długość narzędzia jest mierzona i zostaje nadpisana w pamięci narzę-
dzi.
L_LENGTH(1, Długość narzędzia jest mierzona i zostaje nadpisana w pamięci narzę-
3) dzi. Prędkość sondowania wynosi 1500 mm/min.
Dla podanych zmiennych można użyć wartości zgodnie z poniższą tabelą.
Zmienna Wartość
POMIAR DŁUGOŚCI 0
1
POSUW 0–3
Powrót do Tryb automatyczny Siemens [} Strona 84]
6.3.5. Cykl pomocniczy L_START(1)
Cykl skano- Funkcja Wskazówka
wania
L_START(1) Po upływie 10 minut
bez pomiaru XControl
przełącza się w tryb
Standby. Przywróce-
nie połączenia bez-
przewodowego nastę-
puje automatycznie w
razie wywołania cyklu
skanowania, trwa jed-
nak ok. 15 sekund.
Cykl pomocniczy
L_START(1) umożliwia
ręczne przywrócenie
połączenia bezprze-
wodowego w celu
skrócenia czasów do-
datkowych.
Przykład
L_START(1) Wywołanie cyklu pomocniczego. Start reaktywacji.
⁝ Umieszczenie narzędzia 5 mm ponad XControl
L_BREAK Wywołanie cyklu skanowania (kontrola pęknięć)
Powrót do Tryb automatyczny Siemens [} Strona 84]
6.3.6. Cykl pomocniczy L_RESET(1)
Cykl skano- Funkcja Wskazówka
wania
L_RESET(1) Po 100 procesach ska-
nowania następuje
dezaktywacja połącze-
nia bezprzewodowe-
go. Przywrócenie po-
łączenia bezprzewo-
dowego następuje au-
tomatycznie w razie
wywołania cyklu ska-
nowania i trwa ok. 15
sekund. Wywołanie
cyklu pomocniczego
powoduje zresetowa-
nie licznika pomiarów
i utrzymanie połącze-
nia bezprzewodowe-
go.
Przykład
L_RESET(1) Wywołanie cyklu pomocniczego, reset licznika pomiarów.
Powrót do Tryb automatyczny Siemens [} Strona 84]
6.4. TRYB AUTOMATYCZNY HEIDENHAIN
Parametry Q1899-Q1940, QR59-QR67 są nadpisywane podczas procesu pomiarowe-
go. Zbiór podprogramów obejmuje standardowy cykl pomiarów dla sterownika He-
idenhain iTNC 530 / TNC 640. Foldery podprogramów należy zapisywać bezpośred-
nio w lokalizacji TNC:\. Podprogramy są skonfigurowane dla poziomu G17. Cykle ska-
nowania działają wyłącznie z XControl.
Cykl
Znaczenie
Długość narzędzia jest mie-
rzona i może zostać spraw-
dzona w parametrze R95.
Długość narzędzia jest mie-
rzona i zostaje nadpisana w
pamięci narzędzi.
Posuw skanowania w mm/
min
Kod programu
L_START(1)
Kod programu
L_RESET(1)
Link
Cykl
6.4.1. Cykl skanowania BSP_L_POS
Cykl skano- Funkcja Wskazówka
wania
BSP_L_POS. Program BSP_L_POS.H Program jest potrzeb-
H. służy do określania ny wyłącznie w przy-
położenia XControl w padku: - pierwszego
układzie współrzęd- pozycjonowania
nych maszyny. Narzę- XControl w przestrzeni
dzie justujące należy roboczej maszyny. -
umieścić w osi narzę- każdego nowego po-
dzia pośrodku, w odle- zycjonowania XCon-
głości ok. 5 mm od trol w przestrzeni ro-
trzpienia pomiarowe- boczej maszyny.
go nad XControl. Pod-
czas skanowania nie
odbywa się ruch w po-
zostałych dwóch
osiach
Przykład
0 BEGIN PGM BSP_L_POS MM
1 ;================================
2 ; Calibration tool overall length
3 Q1903 = 5000
4 ;================================
5 ; M19 / M20 ORIENTACJA WRZECIONA
6 Q1913 = 19
7 ;================================
8 CALL PGM TNC:\X_CONTROL\L_POS.H
9 M30
10 ND PGM BSP_L_POS MM
Dla podanych wyżej zmiennych można użyć wartości zgodnie z poniższą tabelą.
Zmienna Wartość
Q1903 ℝ≠0
Q1913 ℤ>0
Przykład/kod programu dla zmiennej Q1903 oraz Q1913
0 BEGIN PGM BSP_L_POS MM
1 ;================================
2 ; Calibration tool overall length
3 Q1903 = 128.44
4 ;================================
5 ; M19 / M20 ORIENTACJA WRZECIONA
6 Q1913 = 19
7 ;================================
8 CALL PGM TNC:\X_CONTROL\L_POS.H
9 M30
10 END PGM BSP_L_POS MM
Położenie XControl w osi narzędzia określa się narzędziem justującym o długości
128,44 mm. W układzie sterowania w katalogu XCONTROL plik L_L_POS1.TAB można
sprawdzić, czy pozycja referencyjna XControl została zapisana w osi narzędzia.
Przy ponownej instalacji XControl istniejąca wartość referencyjna zostaje przesunięta
do wiersza 1 kolumna HEIGTH, a aktualna wartość referencyjna zapisana w wierszu 0.
Porównanie wartości jest możliwe.
L_POS1.TAB
NR HEIGTH
0 -560,521
1 5000
Powrót do Tryb automatyczny Heidenhain [} Strona 85]
Link
Kod programu
BSP_L_POS.H
Znaczenie
Dokładna długość narzę-
dzia justującego.
Wartość orientacji wrzecio-
na M19 => Q1913=19
M20 => Q1913=20
COMMENT
GTH
Value
