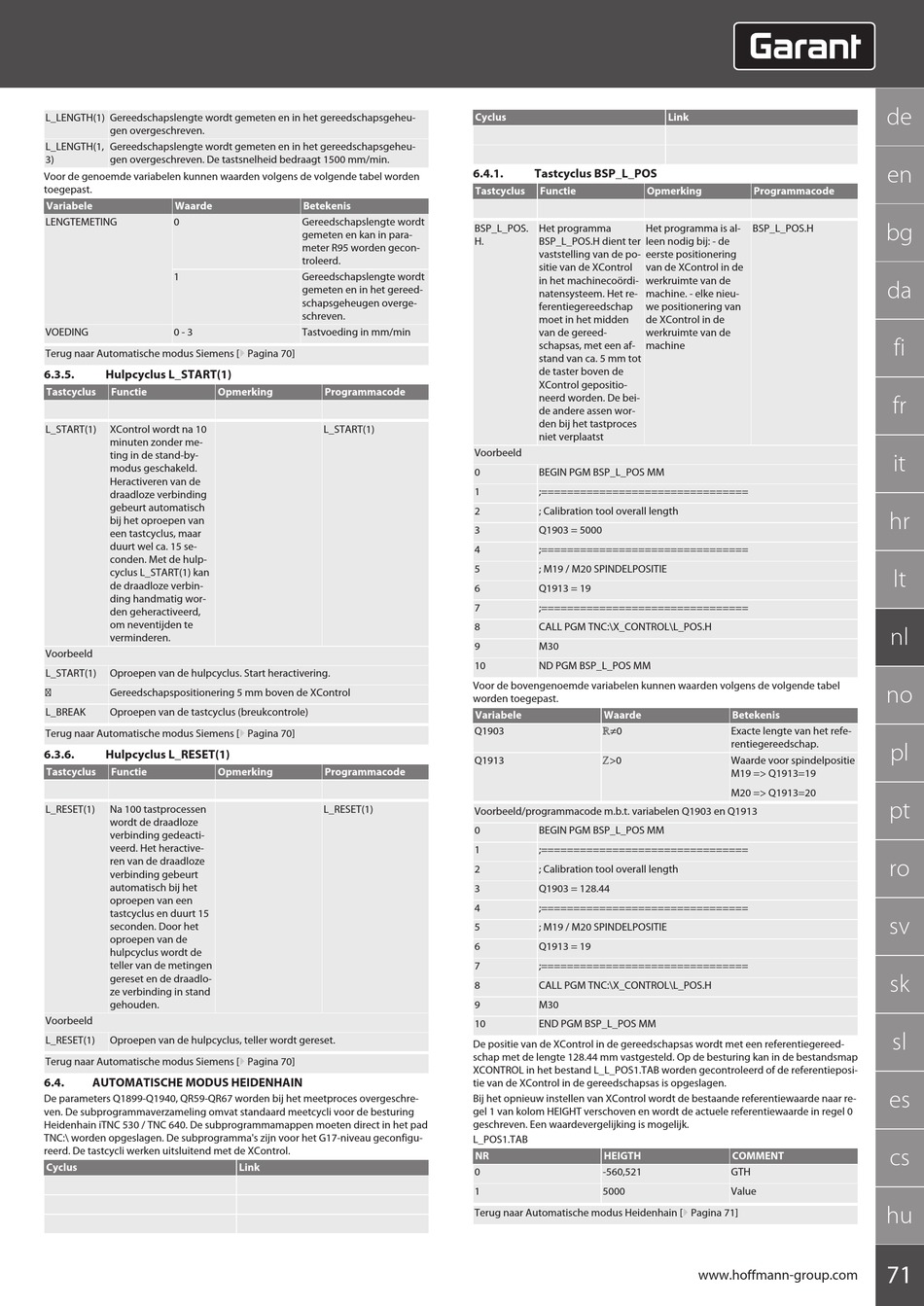

L_LENGTH(1) Gereedschapslengte wordt gemeten en in het gereedschapsgeheu-
gen overgeschreven.
L_LENGTH(1, Gereedschapslengte wordt gemeten en in het gereedschapsgeheu-
3) gen overgeschreven. De tastsnelheid bedraagt 1500 mm/min.
Voor de genoemde variabelen kunnen waarden volgens de volgende tabel worden
toegepast.
Variabele Waarde
LENGTEMETING 0
1
VOEDING 0 - 3
Terug naar Automatische modus Siemens [} Pagina 70]
6.3.5. Hulpcyclus L_START(1)
Tastcyclus Functie Opmerking
L_START(1) XControl wordt na 10
minuten zonder me-
ting in de stand-by-
modus geschakeld.
Heractiveren van de
draadloze verbinding
gebeurt automatisch
bij het oproepen van
een tastcyclus, maar
duurt wel ca. 15 se-
conden. Met de hulp-
cyclus L_START(1) kan
de draadloze verbin-
ding handmatig wor-
den geheractiveerd,
om neventijden te
verminderen.
Voorbeeld
L_START(1) Oproepen van de hulpcyclus. Start heractivering.
⁝ Gereedschapspositionering 5 mm boven de XControl
L_BREAK Oproepen van de tastcyclus (breukcontrole)
Terug naar Automatische modus Siemens [} Pagina 70]
6.3.6. Hulpcyclus L_RESET(1)
Tastcyclus Functie Opmerking
L_RESET(1) Na 100 tastprocessen
wordt de draadloze
verbinding gedeacti-
veerd. Het heractive-
ren van de draadloze
verbinding gebeurt
automatisch bij het
oproepen van een
tastcyclus en duurt 15
seconden. Door het
oproepen van de
hulpcyclus wordt de
teller van de metingen
gereset en de draadlo-
ze verbinding in stand
gehouden.
Voorbeeld
L_RESET(1) Oproepen van de hulpcyclus, teller wordt gereset.
Terug naar Automatische modus Siemens [} Pagina 70]
6.4. AUTOMATISCHE MODUS HEIDENHAIN
De parameters Q1899-Q1940, QR59-QR67 worden bij het meetproces overgeschre-
ven. De subprogrammaverzameling omvat standaard meetcycli voor de besturing
Heidenhain iTNC 530 / TNC 640. De subprogrammamappen moeten direct in het pad
TNC:\ worden opgeslagen. De subprogramma's zijn voor het G17-niveau geconfigu-
reerd. De tastcycli werken uitsluitend met de XControl.
Cyclus
Betekenis
Gereedschapslengte wordt
gemeten en kan in para-
meter R95 worden gecon-
troleerd.
Gereedschapslengte wordt
gemeten en in het gereed-
schapsgeheugen overge-
schreven.
Tastvoeding in mm/min
Programmacode
L_START(1)
Programmacode
L_RESET(1)
Link
Cyclus
6.4.1. Tastcyclus BSP_L_POS
Tastcyclus Functie Opmerking
BSP_L_POS. Het programma Het programma is al-
H. BSP_L_POS.H dient ter leen nodig bij: - de
vaststelling van de po- eerste positionering
sitie van de XControl van de XControl in de
in het machinecoördi- werkruimte van de
natensysteem. Het re- machine. - elke nieu-
ferentiegereedschap we positionering van
moet in het midden de XControl in de
van de gereed- werkruimte van de
schapsas, met een af- machine
stand van ca. 5 mm tot
de taster boven de
XControl gepositio-
neerd worden. De bei-
de andere assen wor-
den bij het tastproces
niet verplaatst
Voorbeeld
0 BEGIN PGM BSP_L_POS MM
1 ;================================
2 ; Calibration tool overall length
3 Q1903 = 5000
4 ;================================
5 ; M19 / M20 SPINDELPOSITIE
6 Q1913 = 19
7 ;================================
8 CALL PGM TNC:\X_CONTROL\L_POS.H
9 M30
10 ND PGM BSP_L_POS MM
Voor de bovengenoemde variabelen kunnen waarden volgens de volgende tabel
worden toegepast.
Variabele Waarde
Q1903 ℝ≠0
Q1913 ℤ>0
Voorbeeld/programmacode m.b.t. variabelen Q1903 en Q1913
0 BEGIN PGM BSP_L_POS MM
1 ;================================
2 ; Calibration tool overall length
3 Q1903 = 128.44
4 ;================================
5 ; M19 / M20 SPINDELPOSITIE
6 Q1913 = 19
7 ;================================
8 CALL PGM TNC:\X_CONTROL\L_POS.H
9 M30
10 END PGM BSP_L_POS MM
De positie van de XControl in de gereedschapsas wordt met een referentiegereed-
schap met de lengte 128.44 mm vastgesteld. Op de besturing kan in de bestandsmap
XCONTROL in het bestand L_L_POS1.TAB worden gecontroleerd of de referentieposi-
tie van de XControl in de gereedschapsas is opgeslagen.
Bij het opnieuw instellen van XControl wordt de bestaande referentiewaarde naar re-
gel 1 van kolom HEIGHT verschoven en wordt de actuele referentiewaarde in regel 0
geschreven. Een waardevergelijking is mogelijk.
L_POS1.TAB
NR HEIGTH
0 -560,521
1 5000
Terug naar Automatische modus Heidenhain [} Pagina 71]
Link
Programmacode
BSP_L_POS.H
Betekenis
Exacte lengte van het refe-
rentiegereedschap.
Waarde voor spindelpositie
M19 => Q1913=19
M20 => Q1913=20
COMMENT
GTH
Value
