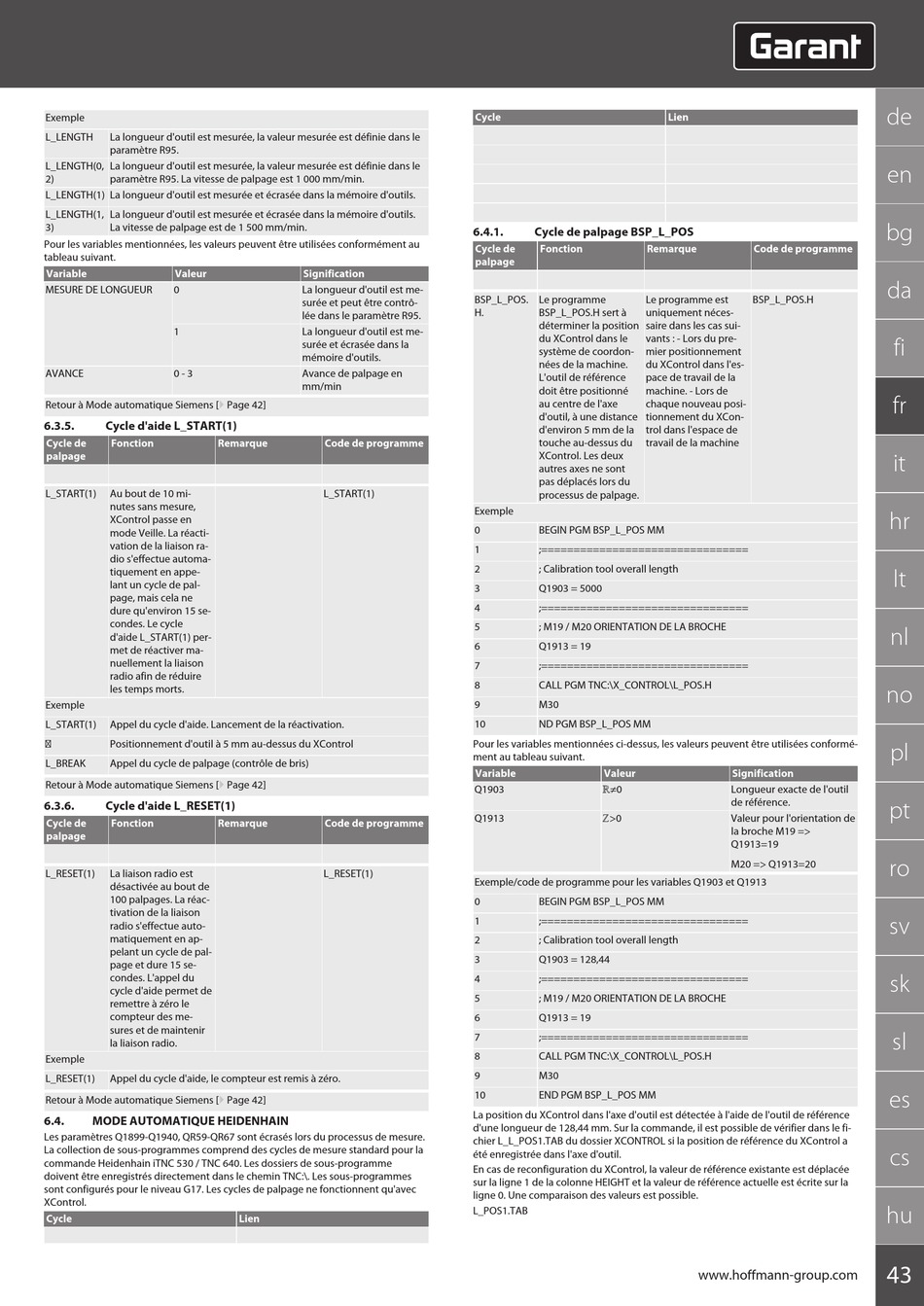

Exemple
L_LENGTH
La longueur d'outil est mesurée, la valeur mesurée est définie dans le
paramètre R95.
L_LENGTH(0,
La longueur d'outil est mesurée, la valeur mesurée est définie dans le
2)
paramètre R95. La vitesse de palpage est 1 000 mm/min.
L_LENGTH(1) La longueur d'outil est mesurée et écrasée dans la mémoire d'outils.
L_LENGTH(1,
La longueur d'outil est mesurée et écrasée dans la mémoire d'outils.
3)
La vitesse de palpage est de 1 500 mm/min.
Pour les variables mentionnées, les valeurs peuvent être utilisées conformément au
tableau suivant.
Variable
Valeur
MESURE DE LONGUEUR
0
1
AVANCE
0 - 3
Retour à Mode automatique Siemens [} Page 42]
6.3.5.
Cycle d'aide L_START(1)
Cycle de
Fonction
Remarque
palpage
L_START(1)
Au bout de 10 mi-
nutes sans mesure,
XControl passe en
mode Veille. La réacti-
vation de la liaison ra-
dio s'effectue automa-
tiquement en appe-
lant un cycle de pal-
page, mais cela ne
dure qu'environ 15 se-
condes. Le cycle
d'aide L_START(1) per-
met de réactiver ma-
nuellement la liaison
radio afin de réduire
les temps morts.
Exemple
L_START(1)
Appel du cycle d'aide. Lancement de la réactivation.
⁝
Positionnement d'outil à 5 mm au-dessus du XControl
L_BREAK
Appel du cycle de palpage (contrôle de bris)
Retour à Mode automatique Siemens [} Page 42]
6.3.6.
Cycle d'aide L_RESET(1)
Cycle de
Fonction
Remarque
palpage
L_RESET(1)
La liaison radio est
désactivée au bout de
100 palpages. La réac-
tivation de la liaison
radio s'effectue auto-
matiquement en ap-
pelant un cycle de pal-
page et dure 15 se-
condes. L'appel du
cycle d'aide permet de
remettre à zéro le
compteur des me-
sures et de maintenir
la liaison radio.
Exemple
L_RESET(1)
Appel du cycle d'aide, le compteur est remis à zéro.
Retour à Mode automatique Siemens [} Page 42]
6.4.
MODE AUTOMATIQUE HEIDENHAIN
Les paramètres Q1899-Q1940, QR59-QR67 sont écrasés lors du processus de mesure.
La collection de sous-programmes comprend des cycles de mesure standard pour la
commande Heidenhain iTNC 530 / TNC 640. Les dossiers de sous-programme
doivent être enregistrés directement dans le chemin TNC:\. Les sous-programmes
sont configurés pour le niveau G17. Les cycles de palpage ne fonctionnent qu'avec
XControl.
Cycle
Signification
La longueur d'outil est me-
surée et peut être contrô-
lée dans le paramètre R95.
La longueur d'outil est me-
surée et écrasée dans la
mémoire d'outils.
Avance de palpage en
mm/min
Code de programme
L_START(1)
Code de programme
L_RESET(1)
Lien
Cycle
6.4.1.
Cycle de palpage BSP_L_POS
Cycle de
Fonction
Remarque
palpage
BSP_L_POS.
Le programme
Le programme est
H.
BSP_L_POS.H sert à
uniquement néces-
déterminer la position
saire dans les cas sui-
du XControl dans le
vants : - Lors du pre-
système de coordon-
mier positionnement
nées de la machine.
du XControl dans l'es-
L'outil de référence
pace de travail de la
doit être positionné
machine. - Lors de
au centre de l'axe
chaque nouveau posi-
d'outil, à une distance
tionnement du XCon-
d'environ 5 mm de la
trol dans l'espace de
touche au-dessus du
travail de la machine
XControl. Les deux
autres axes ne sont
pas déplacés lors du
processus de palpage.
Exemple
0
BEGIN PGM BSP_L_POS MM
1
;================================
2
; Calibration tool overall length
3
Q1903 = 5000
4
;================================
5
; M19 / M20 ORIENTATION DE LA BROCHE
6
Q1913 = 19
7
;================================
8
CALL PGM TNC:\X_CONTROL\L_POS.H
9
M30
10
ND PGM BSP_L_POS MM
Pour les variables mentionnées ci-dessus, les valeurs peuvent être utilisées conformé-
ment au tableau suivant.
Variable
Valeur
Q1903
ℝ≠0
Q1913
ℤ>0
Exemple/code de programme pour les variables Q1903 et Q1913
0
BEGIN PGM BSP_L_POS MM
1
;================================
2
; Calibration tool overall length
3
Q1903 = 128,44
4
;================================
5
; M19 / M20 ORIENTATION DE LA BROCHE
6
Q1913 = 19
7
;================================
8
CALL PGM TNC:\X_CONTROL\L_POS.H
9
M30
10
END PGM BSP_L_POS MM
La position du XControl dans l'axe d'outil est détectée à l'aide de l'outil de référence
d'une longueur de 128,44 mm. Sur la commande, il est possible de vérifier dans le fi-
chier L_L_POS1.TAB du dossier XCONTROL si la position de référence du XControl a
été enregistrée dans l'axe d'outil.
En cas de reconfiguration du XControl, la valeur de référence existante est déplacée
sur la ligne 1 de la colonne HEIGHT et la valeur de référence actuelle est écrite sur la
ligne 0. Une comparaison des valeurs est possible.
L_POS1.TAB
Lien
Code de programme
BSP_L_POS.H
Signification
Longueur exacte de l'outil
de référence.
Valeur pour l'orientation de
la broche M19 =>
Q1913=19
M20 => Q1913=20
