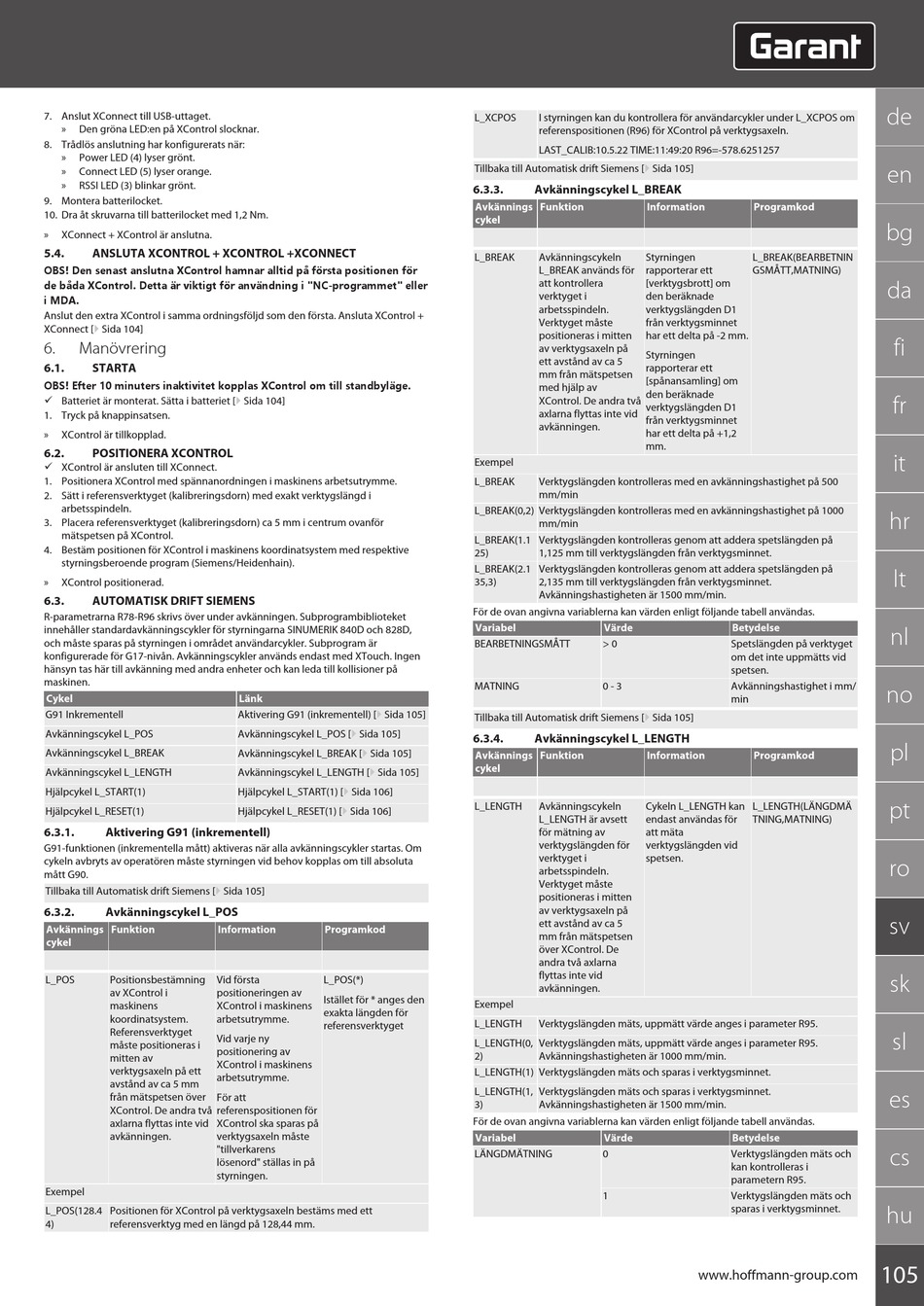

7. Anslut XConnect till USB-uttaget.
»
Den gröna LED:en på XControl slocknar.
8. Trådlös anslutning har konfigurerats när:
»
Power LED (4) lyser grönt.
»
Connect LED (5) lyser orange.
»
RSSI LED (3) blinkar grönt.
9. Montera batterilocket.
10. Dra åt skruvarna till batterilocket med 1,2 Nm.
»
XConnect + XControl är anslutna.
5.4.
ANSLUTA XCONTROL + XCONTROL +XCONNECT
OBS! Den senast anslutna XControl hamnar alltid på första positionen för
de båda XControl. Detta är viktigt för användning i "NC-programmet" eller
i MDA.
Anslut den extra XControl i samma ordningsföljd som den första. Ansluta XControl +
XConnect [} Sida 104]
6.
Manövrering
6.1.
STARTA
OBS! Efter 10 minuters inaktivitet kopplas XControl om till standbyläge.
ü Batteriet är monterat. Sätta i batteriet [} Sida 104]
1. Tryck på knappinsatsen.
»
XControl är tillkopplad.
6.2.
POSITIONERA XCONTROL
ü XControl är ansluten till XConnect.
1. Positionera XControl med spännanordningen i maskinens arbetsutrymme.
2. Sätt i referensverktyget (kalibreringsdorn) med exakt verktygslängd i
arbetsspindeln.
3. Placera referensverktyget (kalibreringsdorn) ca 5 mm i centrum ovanför
mätspetsen på XControl.
4. Bestäm positionen för XControl i maskinens koordinatsystem med respektive
styrningsberoende program (Siemens/Heidenhain).
»
XControl positionerad.
6.3.
AUTOMATISK DRIFT SIEMENS
R-parametrarna R78-R96 skrivs över under avkänningen. Subprogrambiblioteket
innehåller standardavkänningscykler för styrningarna SINUMERIK 840D och 828D,
och måste sparas på styrningen i området användarcykler. Subprogram är
konfigurerade för G17-nivån. Avkänningscykler används endast med XTouch. Ingen
hänsyn tas här till avkänning med andra enheter och kan leda till kollisioner på
maskinen.
Cykel
G91 Inkrementell
Avkänningscykel L_POS
Avkänningscykel L_BREAK
Avkänningscykel L_LENGTH
Hjälpcykel L_START(1)
Hjälpcykel L_RESET(1)
6.3.1.
Aktivering G91 (inkrementell)
G91-funktionen (inkrementella mått) aktiveras när alla avkänningscykler startas. Om
cykeln avbryts av operatören måste styrningen vid behov kopplas om till absoluta
mått G90.
Tillbaka till Automatisk drift Siemens [} Sida 105]
6.3.2.
Avkänningscykel L_POS
Avkännings
Funktion
Information
cykel
L_POS
Positionsbestämning
Vid första
av XControl i
positioneringen av
maskinens
XControl i maskinens
koordinatsystem.
arbetsutrymme.
Referensverktyget
Vid varje ny
måste positioneras i
positionering av
mitten av
XControl i maskinens
verktygsaxeln på ett
arbetsutrymme.
avstånd av ca 5 mm
från mätspetsen över
För att
XControl. De andra två
referenspositionen för
axlarna flyttas inte vid
XControl ska sparas på
avkänningen.
verktygsaxeln måste
"tillverkarens
lösenord" ställas in på
styrningen.
Exempel
L_POS(128.4
Positionen för XControl på verktygsaxeln bestäms med ett
4)
referensverktyg med en längd på 128,44 mm.
Länk
Aktivering G91 (inkrementell) [} Sida 105]
Avkänningscykel L_POS [} Sida 105]
Avkänningscykel L_BREAK [} Sida 105]
Avkänningscykel L_LENGTH [} Sida 105]
Hjälpcykel L_START(1) [} Sida 106]
Hjälpcykel L_RESET(1) [} Sida 106]
Programkod
L_POS(*)
Istället för * anges den
exakta längden för
referensverktyget
L_XCPOS
I styrningen kan du kontrollera för användarcykler under L_XCPOS om
referenspositionen (R96) för XControl på verktygsaxeln.
LAST_CALIB:10.5.22 TIME:11:49:20 R96=-578.6251257
Tillbaka till Automatisk drift Siemens [} Sida 105]
6.3.3.
Avkänningscykel L_BREAK
Avkännings
Funktion
Information
cykel
L_BREAK
Avkänningscykeln
Styrningen
L_BREAK används för
rapporterar ett
att kontrollera
[verktygsbrott] om
verktyget i
den beräknade
arbetsspindeln.
verktygslängden D1
Verktyget måste
från verktygsminnet
positioneras i mitten
har ett delta på -2 mm.
av verktygsaxeln på
Styrningen
ett avstånd av ca 5
rapporterar ett
mm från mätspetsen
[spånansamling] om
med hjälp av
den beräknade
XControl. De andra två
verktygslängden D1
axlarna flyttas inte vid
från verktygsminnet
avkänningen.
har ett delta på +1,2
mm.
Exempel
L_BREAK
Verktygslängden kontrolleras med en avkänningshastighet på 500
mm/min
L_BREAK(0,2) Verktygslängden kontrolleras med en avkänningshastighet på 1000
mm/min
L_BREAK(1.1
Verktygslängden kontrolleras genom att addera spetslängden på
25)
1,125 mm till verktygslängden från verktygsminnet.
L_BREAK(2.1
Verktygslängden kontrolleras genom att addera spetslängden på
35,3)
2,135 mm till verktygslängden från verktygsminnet.
Avkänningshastigheten är 1500 mm/min.
För de ovan angivna variablerna kan värden enligt följande tabell användas.
Variabel
Värde
BEARBETNINGSMÅTT
> 0
MATNING
0 - 3
Tillbaka till Automatisk drift Siemens [} Sida 105]
6.3.4.
Avkänningscykel L_LENGTH
Avkännings
Funktion
Information
cykel
L_LENGTH
Avkänningscykeln
Cykeln L_LENGTH kan
L_LENGTH är avsett
endast användas för
för mätning av
att mäta
verktygslängden för
verktygslängden vid
verktyget i
spetsen.
arbetsspindeln.
Verktyget måste
positioneras i mitten
av verktygsaxeln på
ett avstånd av ca 5
mm från mätspetsen
över XControl. De
andra två axlarna
flyttas inte vid
avkänningen.
Exempel
L_LENGTH
Verktygslängden mäts, uppmätt värde anges i parameter R95.
L_LENGTH(0,
Verktygslängden mäts, uppmätt värde anges i parameter R95.
2)
Avkänningshastigheten är 1000 mm/min.
L_LENGTH(1) Verktygslängden mäts och sparas i verktygsminnet.
L_LENGTH(1,
Verktygslängden mäts och sparas i verktygsminnet.
3)
Avkänningshastigheten är 1500 mm/min.
För de ovan angivna variablerna kan värden enligt följande tabell användas.
Variabel
Värde
LÄNGDMÄTNING
0
1
Programkod
L_BREAK(BEARBETNIN
GSMÅTT,MATNING)
Betydelse
Spetslängden på verktyget
om det inte uppmätts vid
spetsen.
Avkänningshastighet i mm/
min
Programkod
L_LENGTH(LÄNGDMÄ
TNING,MATNING)
Betydelse
Verktygslängden mäts och
kan kontrolleras i
parametern R95.
Verktygslängden mäts och
sparas i verktygsminnet.
