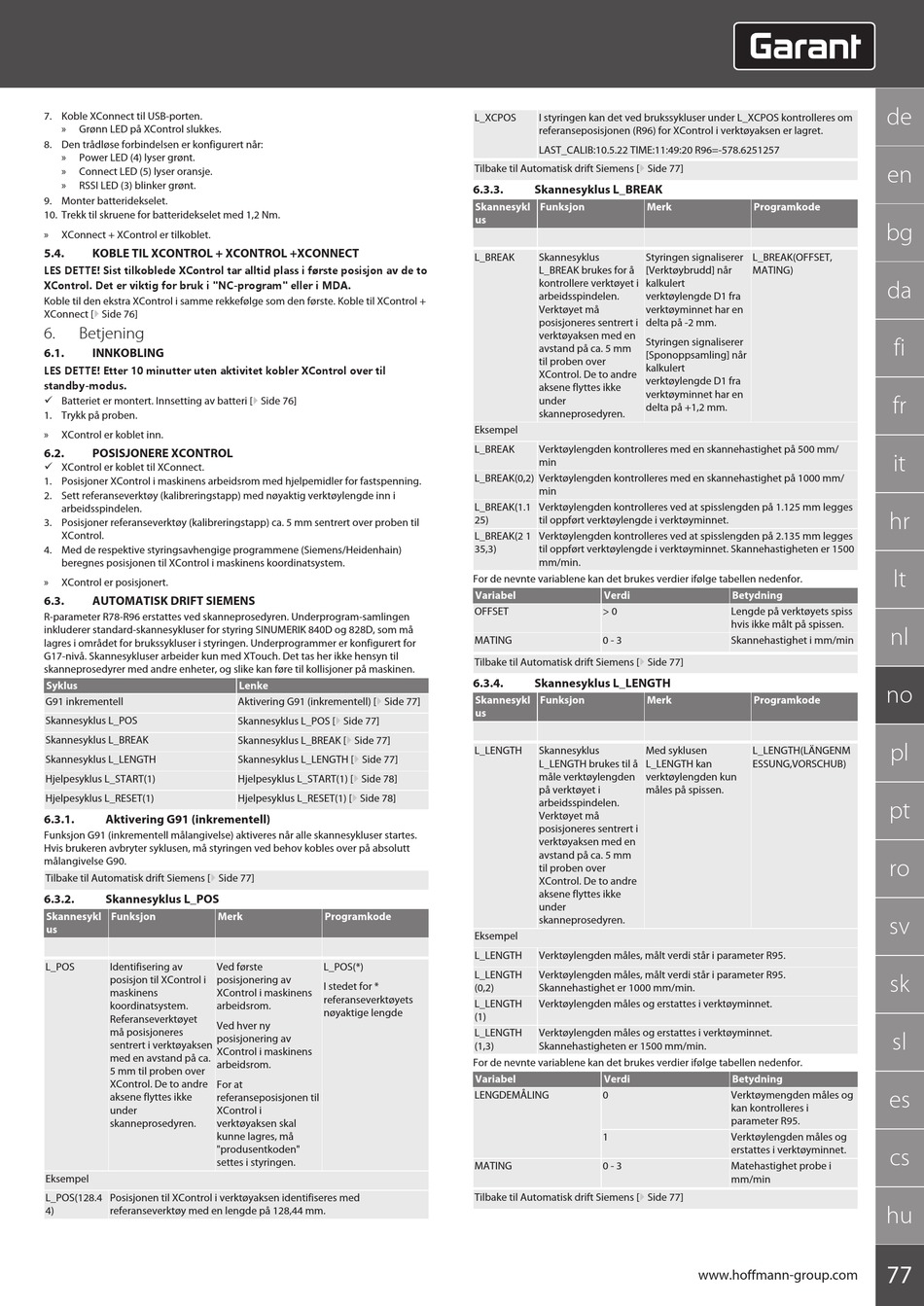

7. Koble XConnect til USB-porten.
» Grønn LED på XControl slukkes.
8. Den trådløse forbindelsen er konfigurert når:
» Power LED (4) lyser grønt.
» Connect LED (5) lyser oransje.
» RSSI LED (3) blinker grønt.
9. Monter batteridekselet.
10. Trekk til skruene for batteridekselet med 1,2 Nm.
» XConnect + XControl er tilkoblet.
5.4. KOBLE TIL XCONTROL + XCONTROL +XCONNECT
LES DETTE! Sist tilkoblede XControl tar alltid plass i første posisjon av de to
XControl. Det er viktig for bruk i "NC-program" eller i MDA.
Koble til den ekstra XControl i samme rekkefølge som den første. Koble til XControl +
XConnect [} Side 76]
6. Betjening
6.1. INNKOBLING
LES DETTE! Etter 10 minutter uten aktivitet kobler XControl over til
standby-modus.
ü Batteriet er montert. Innsetting av batteri [} Side 76]
1. Trykk på proben.
» XControl er koblet inn.
6.2. POSISJONERE XCONTROL
ü XControl er koblet til XConnect.
1. Posisjoner XControl i maskinens arbeidsrom med hjelpemidler for fastspenning.
2. Sett referanseverktøy (kalibreringstapp) med nøyaktig verktøylengde inn i
arbeidsspindelen.
3. Posisjoner referanseverktøy (kalibreringstapp) ca. 5 mm sentrert over proben til
XControl.
4. Med de respektive styringsavhengige programmene (Siemens/Heidenhain)
beregnes posisjonen til XControl i maskinens koordinatsystem.
» XControl er posisjonert.
6.3. AUTOMATISK DRIFT SIEMENS
R-parameter R78-R96 erstattes ved skanneprosedyren. Underprogram-samlingen
inkluderer standard-skannesykluser for styring SINUMERIK 840D og 828D, som må
lagres i området for brukssykluser i styringen. Underprogrammer er konfigurert for
G17-nivå. Skannesykluser arbeider kun med XTouch. Det tas her ikke hensyn til
skanneprosedyrer med andre enheter, og slike kan føre til kollisjoner på maskinen.
Syklus
G91 inkrementell
Skannesyklus L_POS
Skannesyklus L_BREAK
Skannesyklus L_LENGTH
Hjelpesyklus L_START(1)
Hjelpesyklus L_RESET(1)
6.3.1. Aktivering G91 (inkrementell)
Funksjon G91 (inkrementell målangivelse) aktiveres når alle skannesykluser startes.
Hvis brukeren avbryter syklusen, må styringen ved behov kobles over på absolutt
målangivelse G90.
Tilbake til Automatisk drift Siemens [} Side 77]
6.3.2. Skannesyklus L_POS
Skannesykl Funksjon Merk
us
L_POS Identifisering av Ved første
posisjon til XControl i posisjonering av
maskinens XControl i maskinens
koordinatsystem. arbeidsrom.
Referanseverktøyet
Ved hver ny
må posisjoneres
posisjonering av
sentrert i verktøyaksen
XControl i maskinens
med en avstand på ca.
arbeidsrom.
5 mm til proben over
XControl. De to andre For at
aksene flyttes ikke referanseposisjonen til
under XControl i
skanneprosedyren. verktøyaksen skal
kunne lagres, må
"produsentkoden"
settes i styringen.
Eksempel
L_POS(128.4 Posisjonen til XControl i verktøyaksen identifiseres med
4) referanseverktøy med en lengde på 128,44 mm.
Lenke
Aktivering G91 (inkrementell) [} Side 77]
Skannesyklus L_POS [} Side 77]
Skannesyklus L_BREAK [} Side 77]
Skannesyklus L_LENGTH [} Side 77]
Hjelpesyklus L_START(1) [} Side 78]
Hjelpesyklus L_RESET(1) [} Side 78]
Programkode
L_POS(*)
I stedet for *
referanseverktøyets
nøyaktige lengde
L_XCPOS I styringen kan det ved brukssykluser under L_XCPOS kontrolleres om
referanseposisjonen (R96) for XControl i verktøyaksen er lagret.
LAST_CALIB:10.5.22 TIME:11:49:20 R96=-578.6251257
Tilbake til Automatisk drift Siemens [} Side 77]
6.3.3. Skannesyklus L_BREAK
Skannesykl Funksjon Merk
us
L_BREAK Skannesyklus Styringen signaliserer
L_BREAK brukes for å [Verktøybrudd] når
kontrollere verktøyet i kalkulert
arbeidsspindelen. verktøylengde D1 fra
Verktøyet må verktøyminnet har en
posisjoneres sentrert i delta på -2 mm.
verktøyaksen med en
Styringen signaliserer
avstand på ca. 5 mm
[Sponoppsamling] når
til proben over
kalkulert
XControl. De to andre
verktøylengde D1 fra
aksene flyttes ikke
verktøyminnet har en
under
delta på +1,2 mm.
skanneprosedyren.
Eksempel
L_BREAK Verktøylengden kontrolleres med en skannehastighet på 500 mm/
min
L_BREAK(0,2) Verktøylengden kontrolleres med en skannehastighet på 1000 mm/
min
L_BREAK(1.1 Verktøylengden kontrolleres ved at spisslengden på 1.125 mm legges
25) til oppført verktøylengde i verktøyminnet.
L_BREAK(2 1 Verktøylengden kontrolleres ved at spisslengden på 2.135 mm legges
35,3) til oppført verktøylengde i verktøyminnet. Skannehastigheten er 1500
mm/min.
For de nevnte variablene kan det brukes verdier ifølge tabellen nedenfor.
Variabel Verdi
OFFSET > 0
MATING 0 - 3
Tilbake til Automatisk drift Siemens [} Side 77]
6.3.4. Skannesyklus L_LENGTH
Skannesykl Funksjon Merk
us
L_LENGTH Skannesyklus Med syklusen
L_LENGTH brukes til å L_LENGTH kan
måle verktøylengden verktøylengden kun
på verktøyet i måles på spissen.
arbeidsspindelen.
Verktøyet må
posisjoneres sentrert i
verktøyaksen med en
avstand på ca. 5 mm
til proben over
XControl. De to andre
aksene flyttes ikke
under
skanneprosedyren.
Eksempel
L_LENGTH Verktøylengden måles, målt verdi står i parameter R95.
L_LENGTH Verktøylengden måles, målt verdi står i parameter R95.
(0,2) Skannehastighet er 1000 mm/min.
L_LENGTH Verktøylengden måles og erstattes i verktøyminnet.
(1)
L_LENGTH Verktøylengden måles og erstattes i verktøyminnet.
(1,3) Skannehastigheten er 1500 mm/min.
For de nevnte variablene kan det brukes verdier ifølge tabellen nedenfor.
Variabel Verdi
LENGDEMÅLING 0
1
MATING 0 - 3
Tilbake til Automatisk drift Siemens [} Side 77]
Programkode
L_BREAK(OFFSET,
MATING)
Betydning
Lengde på verktøyets spiss
hvis ikke målt på spissen.
Skannehastighet i mm/min
Programkode
L_LENGTH(LÄNGENM
ESSUNG,VORSCHUB)
Betydning
Verktøymengden måles og
kan kontrolleres i
parameter R95.
Verktøylengden måles og
erstattes i verktøyminnet.
Matehastighet probe i
mm/min
