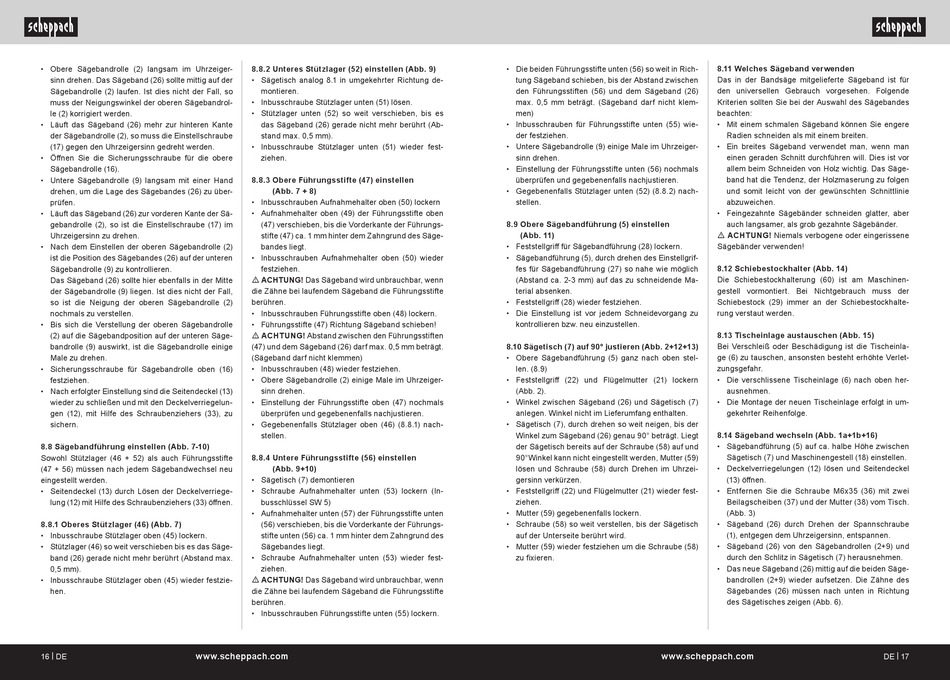

• Obere Sägebandrolle (2) langsam im Uhrzeiger-
sinn drehen. Das Sägeband (26) sollte mittig auf der
Sägebandrolle (2) laufen. Ist dies nicht der Fall, so
muss der Neigungswinkel der oberen Sägebandrol-
le (2) korrigiert werden.
• Läuft das Sägeband (26) mehr zur hinteren Kante
der Sägebandrolle (2), so muss die Einstellschraube
(17) gegen den Uhrzeigersinn gedreht werden.
• Öffnen Sie die Sicherungsschraube für die obere
Sägebandrolle (16).
• Untere Sägebandrolle (9) langsam mit einer Hand
drehen, um die Lage des Sägebandes (26) zu über-
prüfen.
• Läuft das Sägeband (26) zur vorderen Kante der Sä-
gebandrolle (2), so ist die Einstellschraube (17) im
Uhrzeigersinn zu drehen.
• Nach dem Einstellen der oberen Sägebandrolle (2)
ist die Position des Sägebandes (26) auf der unteren
Sägebandrolle (9) zu kontrollieren.
Das Sägeband (26) sollte hier ebenfalls in der Mitte
der Sägebandrolle (9) liegen. Ist dies nicht der Fall,
so ist die Neigung der oberen Sägebandrolle (2)
nochmals zu verstellen.
• Bis sich die Verstellung der oberen Sägebandrolle
(2) auf die Sägebandposition auf der unteren Säge-
bandrolle (9) auswirkt, ist die Sägebandrolle einige
Male zu drehen.
• Sicherungsschraube für Sägebandrolle oben (16)
festziehen.
• Nach erfolgter Einstellung sind die Seitendeckel (13)
wieder zu schließen und mit den Deckelverriegelun-
gen (12), mit Hilfe des Schraubenziehers (33), zu
sichern.
8.8 Sägebandführung einstellen (Abb. 7-10)
Sowohl Stützlager (46 + 52) als auch Führungsstifte
(47 + 56) müssen nach jedem Sägebandwechsel neu
eingestellt werden.
• Seitendeckel (13) durch Lösen der Deckelverriege-
lung (12) mit Hilfe des Schraubenziehers (33) öffnen.
8.8.1 Oberes Stützlager (46) (Abb. 7)
• Inbusschraube Stützlager oben (45) lockern.
• Stützlager (46) so weit verschieben bis es das Säge-
band (26) gerade nicht mehr berührt (Abstand max.
0,5 mm).
• Inbusschraube Stützlager oben (45) wieder festzie-
hen.
16 | DE www.scheppach.com
8.8.2 Unteres Stützlager (52) einstellen (Abb. 9)
• Sägetisch analog 8.1 in umgekehrter Richtung de-
montieren.
• Inbusschraube Stützlager unten (51) lösen.
• Stützlager unten (52) so weit verschieben, bis es
das Sägeband (26) gerade nicht mehr berührt (Ab-
stand max. 0,5 mm).
• Inbusschraube Stützlager unten (51) wieder fest-
ziehen.
8.8.3 Obere Führungsstifte (47) einstellen
(Abb. 7 + 8)
• Inbusschrauben Aufnahmehalter oben (50) lockern
• Aufnahmehalter oben (49) der Führungsstifte oben
(47) verschieben, bis die Vorderkante der Führungs-
stifte (47) ca. 1 mm hinter dem Zahngrund des Säge-
bandes liegt.
• Inbusschrauben Aufnahmehalter oben (50) wieder
festziehen.
m ACHTUNG! Das Sägeband wird unbrauchbar, wenn
die Zähne bei laufendem Sägeband die Führungsstifte
berühren.
• Inbusschrauben Führungsstifte oben (48) lockern.
• Führungsstifte (47) Richtung Sägeband schieben!
m ACHTUNG! Abstand zwischen den Führungsstiften
(47) und dem Sägeband (26) darf max. 0,5 mm beträgt.
(Sägeband darf nicht klemmen)
• Inbusschrauben (48) wieder festziehen.
• Obere Sägebandrolle (2) einige Male im Uhrzeiger-
sinn drehen.
• Einstellung der Führungsstifte oben (47) nochmals
überprüfen und gegebenenfalls nachjustieren.
• Gegebenenfalls Stützlager oben (46) (8.8.1) nach-
stellen.
8.8.4 Untere Führungsstifte (56) einstellen
(Abb. 9+10)
• Sägetisch (7) demontieren
• Schraube Aufnahmehalter unten (53) lockern (In-
busschlüssel SW 5)
• Aufnahmehalter unten (57) der Führungsstifte unten
(56) verschieben, bis die Vorderkante der Führungs-
stifte unten (56) ca. 1 mm hinter dem Zahngrund des
Sägebandes liegt.
• Schraube Aufnahmehalter unten (53) wieder fest-
ziehen.
m ACHTUNG! Das Sägeband wird unbrauchbar, wenn
die Zähne bei laufendem Sägeband die Führungsstifte
berühren.
• Inbusschrauben Führungsstifte unten (55) lockern.
• Die beiden Führungsstifte unten (56) so weit in Rich-
tung Sägeband schieben, bis der Abstand zwischen
den Führungsstiften (56) und dem Sägeband (26)
max. 0,5 mm beträgt. (Sägeband darf nicht klem-
men)
• Inbusschrauben für Führungsstifte unten (55) wie-
der festziehen.
• Untere Sägebandrolle (9) einige Male im Uhrzeiger-
sinn drehen.
• Einstellung der Führungsstifte unten (56) nochmals
überprüfen und gegebenenfalls nachjustieren.
• Gegebenenfalls Stützlager unten (52) (8.8.2) nach-
stellen.
8.9 Obere Sägebandführung (5) einstellen
(Abb. 11)
• Feststellgriff für Sägebandführung (28) lockern.
• Sägebandführung (5), durch drehen des Einstellgrif-
fes für Sägebandführung (27) so nahe wie möglich
(Abstand ca. 2-3 mm) auf das zu schneidende Ma-
terial absenken.
• Feststellgriff (28) wieder festziehen.
• Die Einstellung ist vor jedem Schneidevorgang zu
kontrollieren bzw. neu einzustellen.
8.10 Sägetisch (7) auf 90° justieren (Abb. 2+12+13)
• Obere Sägebandführung (5) ganz nach oben stel-
len. (8.9)
• Feststellgriff (22) und Flügelmutter (21) lockern
(Abb. 2).
• Winkel zwischen Sägeband (26) und Sägetisch (7)
anlegen. Winkel nicht im Lieferumfang enthalten.
• Sägetisch (7), durch drehen so weit neigen, bis der
Winkel zum Sägeband (26) genau 90° beträgt. Liegt
der Sägetisch bereits auf der Schraube (58) auf und
90°Winkel kann nicht eingestellt werden, Mutter (59)
lösen und Schraube (58) durch Drehen im Uhrzei-
gersinn verkürzen.
• Feststellgriff (22) und Flügelmutter (21) wieder fest-
ziehen.
• Mutter (59) gegebenenfalls lockern.
• Schraube (58) so weit verstellen, bis der Sägetisch
auf der Unterseite berührt wird.
• Mutter (59) wieder festziehen um die Schraube (58)
zu fixieren.
www.scheppach.com
8.11 Welches Sägeband verwenden
Das in der Bandsäge mitgelieferte Sägeband ist für
den universellen Gebrauch vorgesehen. Folgende
Kriterien sollten Sie bei der Auswahl des Sägebandes
beachten:
• Mit einem schmalen Sägeband können Sie engere
Radien schneiden als mit einem breiten.
• Ein breites Sägeband verwendet man, wenn man
einen geraden Schnitt durchführen will. Dies ist vor
allem beim Schneiden von Holz wichtig. Das Säge-
band hat die Tendenz, der Holzmaserung zu folgen
und somit leicht von der gewünschten Schnittlinie
abzuweichen.
• Feingezahnte Sägebänder schneiden glatter, aber
auch langsamer, als grob gezahnte Sägebänder.
m ACHTUNG! Niemals verbogene oder eingerissene
Sägebänder verwenden!
8.12 Schiebestockhalter (Abb. 14)
Die Schiebestockhalterung (60) ist am Maschinen-
gestell vormontiert. Bei Nichtgebrauch muss der
Schiebestock (29) immer an der Schiebestockhalte-
rung verstaut werden.
8.13 Tischeinlage austauschen (Abb. 15)
Bei Verschleiß oder Beschädigung ist die Tischeinla-
ge (6) zu tauschen, ansonsten besteht erhöhte Verlet-
zungsgefahr.
• Die verschlissene Tischeinlage (6) nach oben her-
ausnehmen.
• Die Montage der neuen Tischeinlage erfolgt in um-
gekehrter Reihenfolge.
8.14 Sägeband wechseln (Abb. 1a+1b+16)
• Sägebandführung (5) auf ca. halbe Höhe zwischen
Sägetisch (7) und Maschinengestell (18) einstellen.
• Deckelverriegelungen (12) lösen und Seitendeckel
(13) öffnen.
• Entfernen Sie die Schraube M6x35 (36) mit zwei
Beilagscheiben (37) und der Mutter (38) vom Tisch.
(Abb. 3)
• Sägeband (26) durch Drehen der Spannschraube
(1), entgegen dem Uhrzeigersinn, entspannen.
• Sägeband (26) von den Sägebandrollen (2+9) und
durch den Schlitz in Sägetisch (7) herausnehmen.
• Das neue Sägeband (26) mittig auf die beiden Säge-
bandrollen (2+9) wieder aufsetzen. Die Zähne des
Sägebandes (26) müssen nach unten in Richtung
des Sägetisches zeigen (Abb. 6).
