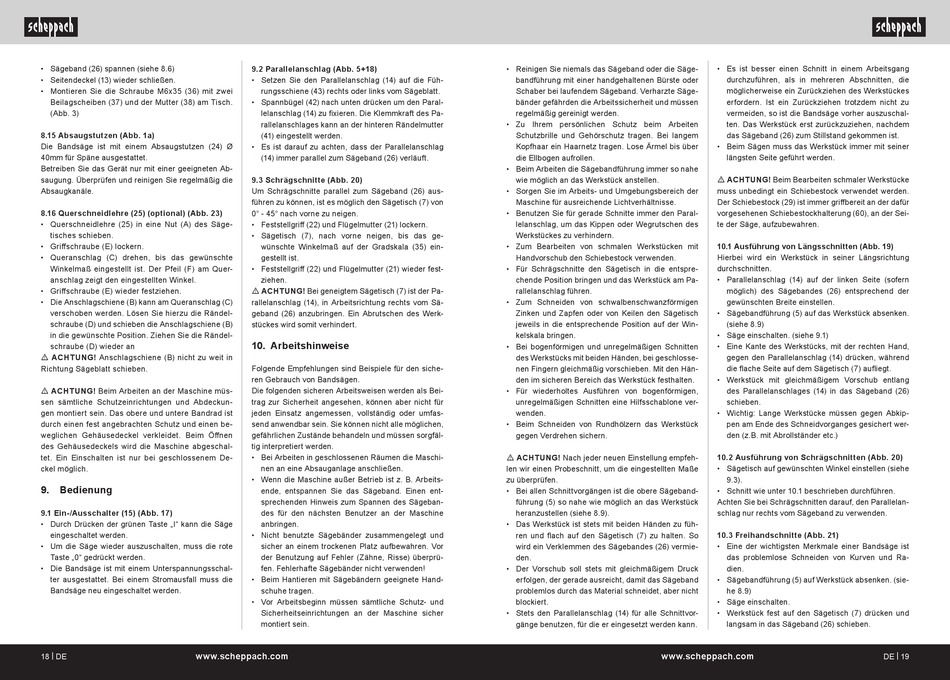

• Sägeband (26) spannen (siehe 8.6)
• Seitendeckel (13) wieder schließen.
• Montieren Sie die Schraube M6x35 (36) mit zwei
Beilagscheiben (37) und der Mutter (38) am Tisch.
(Abb. 3)
8.15 Absaugstutzen (Abb. 1a)
Die Bandsäge ist mit einem Absaugstutzen (24) Ø
40mm für Späne ausgestattet.
Betreiben Sie das Gerät nur mit einer geeigneten Ab-
saugung. Überprüfen und reinigen Sie regelmäßig die
Absaugkanäle.
8.16 Querschneidlehre (25) (optional) (Abb. 23)
• Querschneidlehre (25) in eine Nut (A) des Säge-
tisches schieben.
• Griffschraube (E) lockern.
• Queranschlag (C) drehen, bis das gewünschte
Winkelmaß eingestellt ist. Der Pfeil (F) am Quer-
anschlag zeigt den eingestellten Winkel.
• Griffschraube (E) wieder festziehen.
• Die Anschlagschiene (B) kann am Queranschlag (C)
verschoben werden. Lösen Sie hierzu die Rändel-
schraube (D) und schieben die Anschlagschiene (B)
in die gewünschte Position. Ziehen Sie die Rändel-
schraube (D) wieder an
m ACHTUNG! Anschlagschiene (B) nicht zu weit in
Richtung Sägeblatt schieben.
m ACHTUNG! Beim Arbeiten an der Maschine müs-
sen sämtliche Schutzeinrichtungen und Abdeckun-
gen montiert sein. Das obere und untere Bandrad ist
durch einen fest angebrachten Schutz und einen be-
weglichen Gehäusedeckel verkleidet. Beim Öffnen
des Gehäusedeckels wird die Maschine abgeschal-
tet. Ein Einschalten ist nur bei geschlossenem De-
ckel möglich.
9.
Bedienung
9.1 Ein-/Ausschalter (15) (Abb. 17)
• Durch Drücken der grünen Taste „I" kann die Säge
eingeschaltet werden.
• Um die Säge wieder auszuschalten, muss die rote
Taste „0" gedrückt werden.
• Die Bandsäge ist mit einem Unterspannungsschal-
ter ausgestattet. Bei einem Stromausfall muss die
Bandsäge neu eingeschaltet werden.
18 | DE
www.scheppach.com
9.2 Parallelanschlag (Abb. 5+18)
• Setzen Sie den Parallelanschlag (14) auf die Füh-
rungsschiene (43) rechts oder links vom Sägeblatt.
• Spannbügel (42) nach unten drücken um den Paral-
lelanschlag (14) zu fixieren. Die Klemmkraft des Pa-
rallelanschlages kann an der hinteren Rändelmutter
(41) eingestellt werden.
• Es ist darauf zu achten, dass der Parallelanschlag
(14) immer parallel zum Sägeband (26) verläuft.
9.3 Schrägschnitte (Abb. 20)
Um Schrägschnitte parallel zum Sägeband (26) aus-
führen zu können, ist es möglich den Sägetisch (7) von
0° - 45° nach vorne zu neigen.
• Feststellgriff (22) und Flügelmutter (21) lockern.
• Sägetisch (7), nach vorne neigen, bis das ge-
wünschte Winkelmaß auf der Gradskala (35) ein-
gestellt ist.
• Feststellgriff (22) und Flügelmutter (21) wieder fest-
ziehen.
m ACHTUNG! Bei geneigtem Sägetisch (7) ist der Pa-
rallelanschlag (14), in Arbeitsrichtung rechts vom Sä-
geband (26) anzubringen. Ein Abrutschen des Werk-
stückes wird somit verhindert.
10. Arbeitshinweise
Folgende Empfehlungen sind Beispiele für den siche-
ren Gebrauch von Bandsägen.
Die folgenden sicheren Arbeitsweisen werden als Bei-
trag zur Sicherheit angesehen, können aber nicht für
jeden Einsatz angemessen, vollständig oder umfas-
send anwendbar sein. Sie können nicht alle möglichen,
gefährlichen Zustände behandeln und müssen sorgfäl-
tig interpretiert werden.
• Bei Arbeiten in geschlossenen Räumen die Maschi-
nen an eine Absauganlage anschließen.
• Wenn die Maschine außer Betrieb ist z. B. Arbeits-
ende, entspannen Sie das Sägeband. Einen ent-
sprechenden Hinweis zum Spannen des Sägeban-
des für den nächsten Benutzer an der Maschine
anbringen.
• Nicht benutzte Sägebänder zusammengelegt und
sicher an einem trockenen Platz aufbewahren. Vor
der Benutzung auf Fehler (Zähne, Risse) überprü-
fen. Fehlerhafte Sägebänder nicht verwenden!
• Beim Hantieren mit Sägebändern geeignete Hand-
schuhe tragen.
• Vor Arbeitsbeginn müssen sämtliche Schutz- und
Sicherheitseinrichtungen an der Maschine sicher
montiert sein.
• Reinigen Sie niemals das Sägeband oder die Säge-
bandführung mit einer handgehaltenen Bürste oder
Schaber bei laufendem Sägeband. Verharzte Säge-
bänder gefährden die Arbeitssicherheit und müssen
regelmäßig gereinigt werden.
• Zu Ihrem persönlichen Schutz beim Arbeiten
Schutzbrille und Gehörschutz tragen. Bei langem
Kopfhaar ein Haarnetz tragen. Lose Ärmel bis über
die Ellbogen aufrollen.
• Beim Arbeiten die Sägebandführung immer so nahe
wie möglich an das Werkstück anstellen.
• Sorgen Sie im Arbeits- und Umgebungsbereich der
Maschine für ausreichende Lichtverhältnisse.
• Benutzen Sie für gerade Schnitte immer den Paral-
lelanschlag, um das Kippen oder Wegrutschen des
Werkstückes zu verhindern.
• Zum Bearbeiten von schmalen Werkstücken mit
Handvorschub den Schiebestock verwenden.
• Für Schrägschnitte den Sägetisch in die entspre-
chende Position bringen und das Werkstück am Pa-
rallelanschlag führen.
• Zum Schneiden von schwalbenschwanzförmigen
Zinken und Zapfen oder von Keilen den Sägetisch
jeweils in die entsprechende Position auf der Win-
kelskala bringen.
• Bei bogenförmigen und unregelmäßigen Schnitten
des Werkstücks mit beiden Händen, bei geschlosse-
nen Fingern gleichmäßig vorschieben. Mit den Hän-
den im sicheren Bereich das Werkstück festhalten.
• Für wiederholtes Ausführen von bogenförmigen,
unregelmäßigen Schnitten eine Hilfsschablone ver-
wenden.
• Beim Schneiden von Rundhölzern das Werkstück
gegen Verdrehen sichern.
m ACHTUNG! Nach jeder neuen Einstellung empfeh-
len wir einen Probeschnitt, um die eingestellten Maße
zu überprüfen.
• Bei allen Schnittvorgängen ist die obere Sägeband-
führung (5) so nahe wie möglich an das Werkstück
heranzustellen (siehe 8.9).
• Das Werkstück ist stets mit beiden Händen zu füh-
ren und flach auf den Sägetisch (7) zu halten. So
wird ein Verklemmen des Sägebandes (26) vermie-
den.
• Der Vorschub soll stets mit gleichmäßigem Druck
erfolgen, der gerade ausreicht, damit das Sägeband
problemlos durch das Material schneidet, aber nicht
blockiert.
• Stets den Parallelanschlag (14) für alle Schnittvor-
gänge benutzen, für die er eingesetzt werden kann.
www.scheppach.com
• Es ist besser einen Schnitt in einem Arbeitsgang
durchzuführen, als in mehreren Abschnitten, die
möglicherweise ein Zurückziehen des Werkstückes
erfordern. Ist ein Zurückziehen trotzdem nicht zu
vermeiden, so ist die Bandsäge vorher auszuschal-
ten. Das Werkstück erst zurückzuziehen, nachdem
das Sägeband (26) zum Stillstand gekommen ist.
• Beim Sägen muss das Werkstück immer mit seiner
längsten Seite geführt werden.
m ACHTUNG! Beim Bearbeiten schmaler Werkstücke
muss unbedingt ein Schiebestock verwendet werden.
Der Schiebestock (29) ist immer griffbereit an der dafür
vorgesehenen Schiebestockhalterung (60), an der Sei-
te der Säge, aufzubewahren.
10.1 Ausführung von Längsschnitten (Abb. 19)
Hierbei wird ein Werkstück in seiner Längsrichtung
durchschnitten.
• Parallelanschlag (14) auf der linken Seite (sofern
möglich) des Sägebandes (26) entsprechend der
gewünschten Breite einstellen.
• Sägebandführung (5) auf das Werkstück absenken.
(siehe 8.9)
• Säge einschalten. (siehe 9.1)
• Eine Kante des Werkstücks, mit der rechten Hand,
gegen den Parallelanschlag (14) drücken, während
die flache Seite auf dem Sägetisch (7) aufliegt.
• Werkstück mit gleichmäßigem Vorschub entlang
des Parallelanschlages (14) in das Sägeband (26)
schieben.
• Wichtig: Lange Werkstücke müssen gegen Abkip-
pen am Ende des Schneidvorganges gesichert wer-
den (z.B. mit Abrollständer etc.)
10.2 Ausführung von Schrägschnitten (Abb. 20)
• Sägetisch auf gewünschten Winkel einstellen (siehe
9.3).
• Schnitt wie unter 10.1 beschrieben durchführen.
Achten Sie bei Schrägschnitten darauf, den Parallelan-
schlag nur rechts vom Sägeband zu verwenden.
10.3 Freihandschnitte (Abb. 21)
• Eine der wichtigsten Merkmale einer Bandsäge ist
das problemlose Schneiden von Kurven und Ra-
dien.
• Sägebandführung (5) auf Werkstück absenken. (sie-
he 8.9)
• Säge einschalten.
• Werkstück fest auf den Sägetisch (7) drücken und
langsam in das Sägeband (26) schieben.
DE | 19
