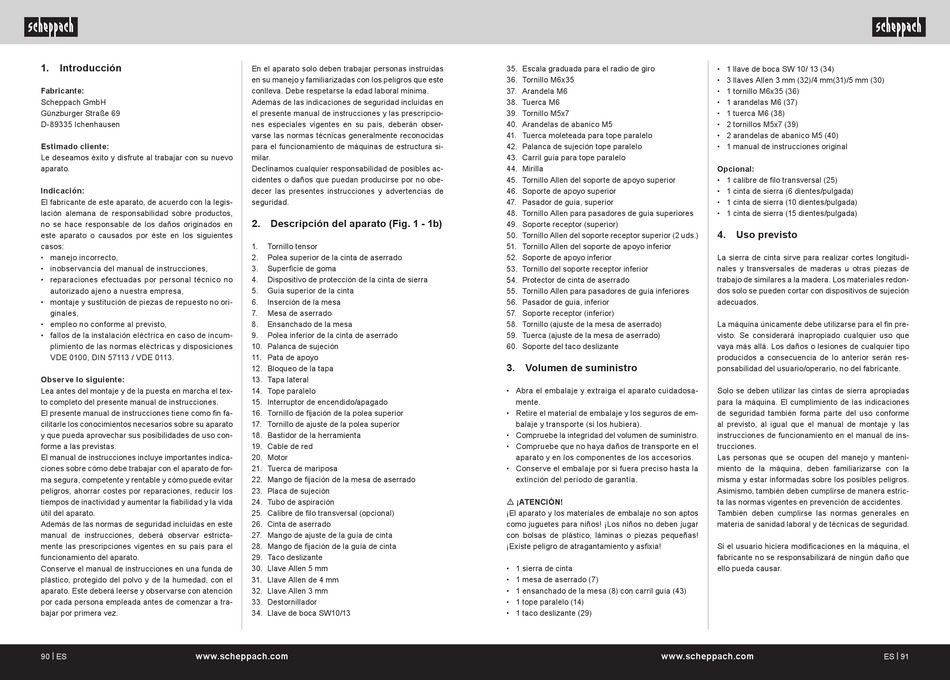

1. Introducción
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Estimado cliente:
Le deseamos éxito y disfrute al trabajar con su nuevo
aparato.
Indicación:
El fabricante de este aparato, de acuerdo con la legis-
lación alemana de responsabilidad sobre productos,
no se hace responsable de los daños originados en
este aparato o causados por éste en los siguientes
casos:
• manejo incorrecto,
• inobservancia del manual de instrucciones,
• reparaciones efectuadas por personal técnico no
autorizado ajeno a nuestra empresa,
• montaje y sustitución de piezas de repuesto no ori-
ginales,
• empleo no conforme al previsto,
• fallos de la instalación eléctrica en caso de incum-
plimiento de las normas eléctricas y disposiciones
VDE 0100, DIN 57113 / VDE 0113.
Observe lo siguiente:
Lea antes del montaje y de la puesta en marcha el tex-
to completo del presente manual de instrucciones.
El presente manual de instrucciones tiene como fin fa-
cilitarle los conocimientos necesarios sobre su aparato
y que pueda aprovechar sus posibilidades de uso con-
forme a las previstas.
El manual de instrucciones incluye importantes indica-
ciones sobre cómo debe trabajar con el aparato de for-
ma segura, competente y rentable y cómo puede evitar
peligros, ahorrar costes por reparaciones, reducir los
tiempos de inactividad y aumentar la fiabilidad y la vida
útil del aparato.
Además de las normas de seguridad incluidas en este
manual de instrucciones, deberá observar estricta-
mente las prescripciones vigentes en su país para el
funcionamiento del aparato.
Conserve el manual de instrucciones en una funda de
plástico, protegido del polvo y de la humedad, con el
aparato. Este deberá leerse y observarse con atención
por cada persona empleada antes de comenzar a tra-
bajar por primera vez.
90 | ES www.scheppach.com
En el aparato solo deben trabajar personas instruidas
en su manejo y familiarizadas con los peligros que este
conlleva. Debe respetarse la edad laboral mínima.
Además de las indicaciones de seguridad incluidas en
el presente manual de instrucciones y las prescripcio-
nes especiales vigentes en su país, deberán obser-
varse las normas técnicas generalmente reconocidas
para el funcionamiento de máquinas de estructura si-
milar.
Declinamos cualquier responsabilidad de posibles ac-
cidentes o daños que puedan producirse por no obe-
decer las presentes instrucciones y advertencias de
seguridad.
2. Descripción del aparato (Fig. 1 - 1b)
1. Tornillo tensor
2. Polea superior de la cinta de aserrado
3. Superficie de goma
4. Dispositivo de protección de la cinta de sierra
5. Guía superior de la cinta
6. Inserción de la mesa
7. Mesa de aserrado
8. Ensanchado de la mesa
9. Polea inferior de la cinta de aserrado
10. Palanca de sujeción
11. Pata de apoyo
12. Bloqueo de la tapa
13. Tapa lateral
14. Tope paralelo
15. Interruptor de encendido/apagado
16. Tornillo de fijación de la polea superior
17. Tornillo de ajuste de la polea superior
18. Bastidor de la herramienta
19. Cable de red
20. Motor
21. Tuerca de mariposa
22. Mango de fijación de la mesa de aserrado
23. Placa de sujeción
24. Tubo de aspiración
25. Calibre de filo transversal (opcional)
26. Cinta de aserrado
27. Mango de ajuste de la guía de cinta
28. Mango de fijación de la guía de cinta
29. Taco deslizante
30. Llave Allen 5 mm
31. Llave Allen de 4 mm
32. Llave Allen 3 mm
33. Destornillador
34. Llave de boca SW10/13
35. Escala graduada para el radio de giro
36. Tornillo M6x35
37. Arandela M6
38. Tuerca M6
39. Tornillo M5x7
40. Arandelas de abanico M5
41. Tuerca moleteada para tope paralelo
42. Palanca de sujeción tope paralelo
43. Carril guía para tope paralelo
44. Mirilla
45. Tornillo Allen del soporte de apoyo superior
46. Soporte de apoyo superior
47. Pasador de guía, superior
48. Tornillo Allen para pasadores de guía superiores
49. Soporte receptor (superior)
50. Tornillo Allen del soporte receptor superior (2 uds.)
51. Tornillo Allen del soporte de apoyo inferior
52. Soporte de apoyo inferior
53. Tornillo del soporte receptor inferior
54. Protector de cinta de aserrado
55. Tornillo Allen para pasadores de guía inferiores
56. Pasador de guía, inferior
57. Soporte receptor (inferior)
58. Tornillo (ajuste de la mesa de aserrado)
59. Tuerca (ajuste de la mesa de aserrado)
60. Soporte del taco deslizante
3. Volumen de suministro
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
m ¡ATENCIÓN!
¡El aparato y los materiales de embalaje no son aptos
como juguetes para niños! ¡Los niños no deben jugar
con bolsas de plástico, láminas o piezas pequeñas!
¡Existe peligro de atragantamiento y asfixia!
• 1 sierra de cinta
• 1 mesa de aserrado (7)
• 1 ensanchado de la mesa (8) con carril guía (43)
• 1 tope paralelo (14)
• 1 taco deslizante (29)
www.scheppach.com
• 1 llave de boca SW 10/ 13 (34)
• 3 llaves Allen 3 mm (32)/4 mm(31)/5 mm (30)
• 1 tornillo M6x35 (36)
• 1 arandelas M6 (37)
• 1 tuerca M6 (38)
• 2 tornillos M5x7 (39)
• 2 arandelas de abanico M5 (40)
• 1 manual de instrucciones original
Opcional:
• 1 calibre de filo transversal (25)
• 1 cinta de sierra (6 dientes/pulgada)
• 1 cinta de sierra (10 dientes/pulgada)
• 1 cinta de sierra (15 dientes/pulgada)
4. Uso previsto
La sierra de cinta sirve para realizar cortes longitudi-
nales y transversales de maderas u otras piezas de
trabajo de similares a la madera. Los materiales redon-
dos solo se pueden cortar con dispositivos de sujeción
adecuados.
La máquina únicamente debe utilizarse para el fin pre-
visto. Se considerará inapropiado cualquier uso que
vaya más allá. Los daños o lesiones de cualquier tipo
producidos a consecuencia de lo anterior serán res-
ponsabilidad del usuario/operario, no del fabricante.
Solo se deben utilizar las cintas de sierra apropiadas
para la máquina. El cumplimiento de las indicaciones
de seguridad también forma parte del uso conforme
al previsto, al igual que el manual de montaje y las
instrucciones de funcionamiento en el manual de ins-
trucciones.
Las personas que se ocupen del manejo y manteni-
miento de la máquina, deben familiarizarse con la
misma y estar informadas sobre los posibles peligros.
Asimismo, también deben cumplirse de manera estric-
ta las normas vigentes en prevención de accidentes.
También deben cumplirse las normas generales en
materia de sanidad laboral y de técnicas de seguridad.
Si el usuario hiciera modificaciones en la máquina, el
fabricante no se responsabilizará de ningún daño que
ello pueda causar.
