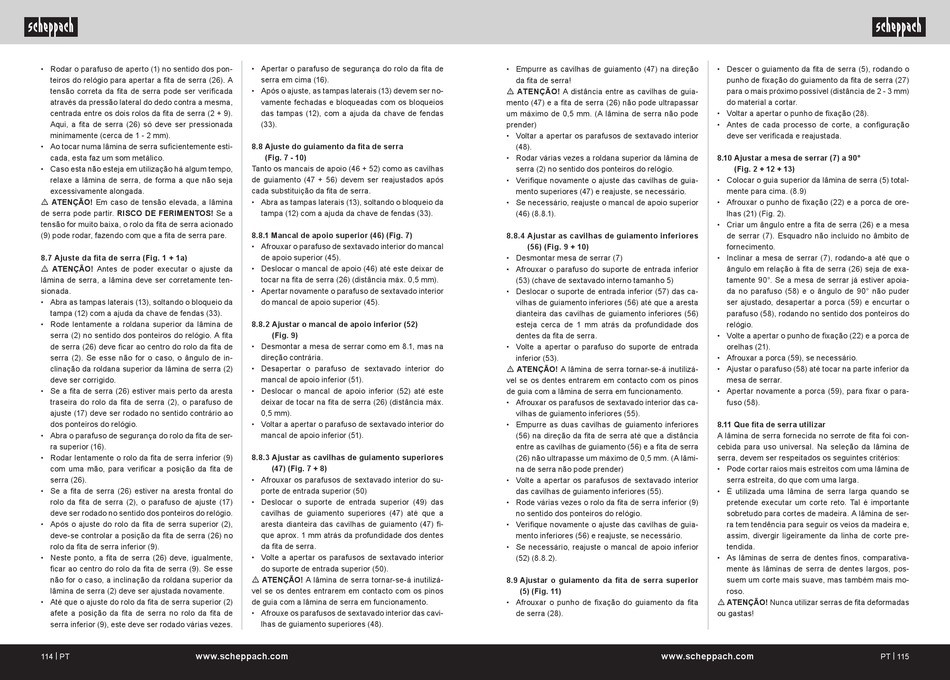

• Rodar o parafuso de aperto (1) no sentido dos pon-
teiros do relógio para apertar a fita de serra (26). A
tensão correta da fita de serra pode ser verificada
através da pressão lateral do dedo contra a mesma,
centrada entre os dois rolos da fita de serra (2 + 9).
Aqui, a fita de serra (26) só deve ser pressionada
minimamente (cerca de 1 - 2 mm).
• Ao tocar numa lâmina de serra suficientemente esti-
cada, esta faz um som metálico.
• Caso esta não esteja em utilização há algum tempo,
relaxe a lâmina de serra, de forma a que não seja
excessivamente alongada.
m ATENÇÃO! Em caso de tensão elevada, a lâmina
de serra pode partir. RISCO DE FERIMENTOS! Se a
tensão for muito baixa, o rolo da fita de serra acionado
(9) pode rodar, fazendo com que a fita de serra pare.
8.7 Ajuste da fita de serra (Fig. 1 + 1a)
m ATENÇÃO! Antes de poder executar o ajuste da
lâmina de serra, a lâmina deve ser corretamente ten-
sionada.
• Abra as tampas laterais (13), soltando o bloqueio da
tampa (12) com a ajuda da chave de fendas (33).
• Rode lentamente a roldana superior da lâmina de
serra (2) no sentido dos ponteiros do relógio. A fita
de serra (26) deve ficar ao centro do rolo da fita de
serra (2). Se esse não for o caso, o ângulo de in-
clinação da roldana superior da lâmina de serra (2)
deve ser corrigido.
• Se a fita de serra (26) estiver mais perto da aresta
traseira do rolo da fita de serra (2), o parafuso de
ajuste (17) deve ser rodado no sentido contrário ao
dos ponteiros do relógio.
• Abra o parafuso de segurança do rolo da fita de ser-
ra superior (16).
• Rodar lentamente o rolo da fita de serra inferior (9)
com uma mão, para verificar a posição da fita de
serra (26).
• Se a fita de serra (26) estiver na aresta frontal do
rolo da fita de serra (2), o parafuso de ajuste (17)
deve ser rodado no sentido dos ponteiros do relógio.
• Após o ajuste do rolo da fita de serra superior (2),
deve-se controlar a posição da fita de serra (26) no
rolo da fita de serra inferior (9).
• Neste ponto, a fita de serra (26) deve, igualmente,
ficar ao centro do rolo da fita de serra (9). Se esse
não for o caso, a inclinação da roldana superior da
lâmina de serra (2) deve ser ajustada novamente.
• Até que o ajuste do rolo da fita de serra superior (2)
afete a posição da fita de serra no rolo da fita de
serra inferior (9), este deve ser rodado várias vezes.
114 | PT www.scheppach.com
• Apertar o parafuso de segurança do rolo da fita de
serra em cima (16).
• Após o ajuste, as tampas laterais (13) devem ser no-
vamente fechadas e bloqueadas com os bloqueios
das tampas (12), com a ajuda da chave de fendas
(33).
8.8 Ajuste do guiamento da fita de serra
(Fig. 7 - 10)
Tanto os mancais de apoio (46 + 52) como as cavilhas
de guiamento (47 + 56) devem ser reajustados após
cada substituição da fita de serra.
• Abra as tampas laterais (13), soltando o bloqueio da
tampa (12) com a ajuda da chave de fendas (33).
8.8.1 Mancal de apoio superior (46) (Fig. 7)
• Afrouxar o parafuso de sextavado interior do mancal
de apoio superior (45).
• Deslocar o mancal de apoio (46) até este deixar de
tocar na fita de serra (26) (distância máx. 0,5 mm).
• Apertar novamente o parafuso de sextavado interior
do mancal de apoio superior (45).
8.8.2 Ajustar o mancal de apoio inferior (52)
(Fig. 9)
• Desmontar a mesa de serrar como em 8.1, mas na
direção contrária.
• Desapertar o parafuso de sextavado interior do
mancal de apoio inferior (51).
• Deslocar o mancal de apoio inferior (52) até este
deixar de tocar na fita de serra (26) (distância máx.
0,5 mm).
• Voltar a apertar o parafuso de sextavado interior do
mancal de apoio inferior (51).
8.8.3 Ajustar as cavilhas de guiamento superiores
(47) (Fig. 7 + 8)
• Afrouxar os parafusos de sextavado interior do su-
porte de entrada superior (50)
• Deslocar o suporte de entrada superior (49) das
cavilhas de guiamento superiores (47) até que a
aresta dianteira das cavilhas de guiamento (47) fi-
que aprox. 1 mm atrás da profundidade dos dentes
da fita de serra.
• Volte a apertar os parafusos de sextavado interior
do suporte de entrada superior (50).
m ATENÇÃO! A lâmina de serra tornar-se-á inutilizá-
vel se os dentes entrarem em contacto com os pinos
de guia com a lâmina de serra em funcionamento.
• Afrouxe os parafusos de sextavado interior das cavi-
lhas de guiamento superiores (48).
• Empurre as cavilhas de guiamento (47) na direção
da fita de serra!
m ATENÇÃO! A distância entre as cavilhas de guia-
mento (47) e a fita de serra (26) não pode ultrapassar
um máximo de 0,5 mm. (A lâmina de serra não pode
prender)
• Voltar a apertar os parafusos de sextavado interior
(48).
• Rodar várias vezes a roldana superior da lâmina de
serra (2) no sentido dos ponteiros do relógio.
• Verifique novamente o ajuste das cavilhas de guia-
mento superiores (47) e reajuste, se necessário.
• Se necessário, reajuste o mancal de apoio superior
(46) (8.8.1).
8.8.4 Ajustar as cavilhas de guiamento inferiores
(56) (Fig. 9 + 10)
• Desmontar mesa de serrar (7)
• Afrouxar o parafuso do suporte de entrada inferior
(53) (chave de sextavado interno tamanho 5)
• Deslocar o suporte de entrada inferior (57) das ca-
vilhas de guiamento inferiores (56) até que a aresta
dianteira das cavilhas de guiamento inferiores (56)
esteja cerca de 1 mm atrás da profundidade dos
dentes da fita de serra.
• Volte a apertar o parafuso do suporte de entrada
inferior (53).
m ATENÇÃO! A lâmina de serra tornar-se-á inutilizá-
vel se os dentes entrarem em contacto com os pinos
de guia com a lâmina de serra em funcionamento.
• Afrouxar os parafusos de sextavado interior das ca-
vilhas de guiamento inferiores (55).
• Empurre as duas cavilhas de guiamento inferiores
(56) na direção da fita de serra até que a distância
entre as cavilhas de guiamento (56) e a fita de serra
(26) não ultrapasse um máximo de 0,5 mm. (A lâmi-
na de serra não pode prender)
• Volte a apertar os parafusos de sextavado interior
das cavilhas de guiamento inferiores (55).
• Rode várias vezes o rolo da fita de serra inferior (9)
no sentido dos ponteiros do relógio.
• Verifique novamente o ajuste das cavilhas de guia-
mento inferiores (56) e reajuste, se necessário.
• Se necessário, reajuste o mancal de apoio inferior
(52) (8.8.2).
8.9 Ajustar o guiamento da fita de serra superior
(5) (Fig. 11)
• Afrouxar o punho de fixação do guiamento da fita
de serra (28).
www.scheppach.com
• Descer o guiamento da fita de serra (5), rodando o
punho de fixação do guiamento da fita de serra (27)
para o mais próximo possível (distância de 2 - 3 mm)
do material a cortar.
• Voltar a apertar o punho de fixação (28).
• Antes de cada processo de corte, a configuração
deve ser verificada e reajustada.
8.10 Ajustar a mesa de serrar (7) a 90°
(Fig. 2 + 12 + 13)
• Colocar o guia superior da lâmina de serra (5) total-
mente para cima. (8.9)
• Afrouxar o punho de fixação (22) e a porca de ore-
lhas (21) (Fig. 2).
• Criar um ângulo entre a fita de serra (26) e a mesa
de serrar (7). Esquadro não incluído no âmbito de
fornecimento.
• Inclinar a mesa de serrar (7), rodando-a até que o
ângulo em relação à fita de serra (26) seja de exa-
tamente 90°. Se a mesa de serrar já estiver apoia-
da no parafuso (58) e o ângulo de 90° não puder
ser ajustado, desapertar a porca (59) e encurtar o
parafuso (58), rodando no sentido dos ponteiros do
relógio.
• Volte a apertar o punho de fixação (22) e a porca de
orelhas (21).
• Afrouxar a porca (59), se necessário.
• Ajustar o parafuso (58) até tocar na parte inferior da
mesa de serrar.
• Apertar novamente a porca (59), para fixar o para-
fuso (58).
8.11 Que fita de serra utilizar
A lâmina de serra fornecida no serrote de fita foi con-
cebida para uso universal. Na seleção da lâmina de
serra, devem ser respeitados os seguintes critérios:
• Pode cortar raios mais estreitos com uma lâmina de
serra estreita, do que com uma larga.
• É utilizada uma lâmina de serra larga quando se
pretende executar um corte reto. Tal é importante
sobretudo para cortes de madeira. A lâmina de ser-
ra tem tendência para seguir os veios da madeira e,
assim, divergir ligeiramente da linha de corte pre-
tendida.
• As lâminas de serra de dentes finos, comparativa-
mente às lâminas de serra de dentes largos, pos-
suem um corte mais suave, mas também mais mo-
roso.
m ATENÇÃO! Nunca utilizar serras de fita deformadas
ou gastas!
