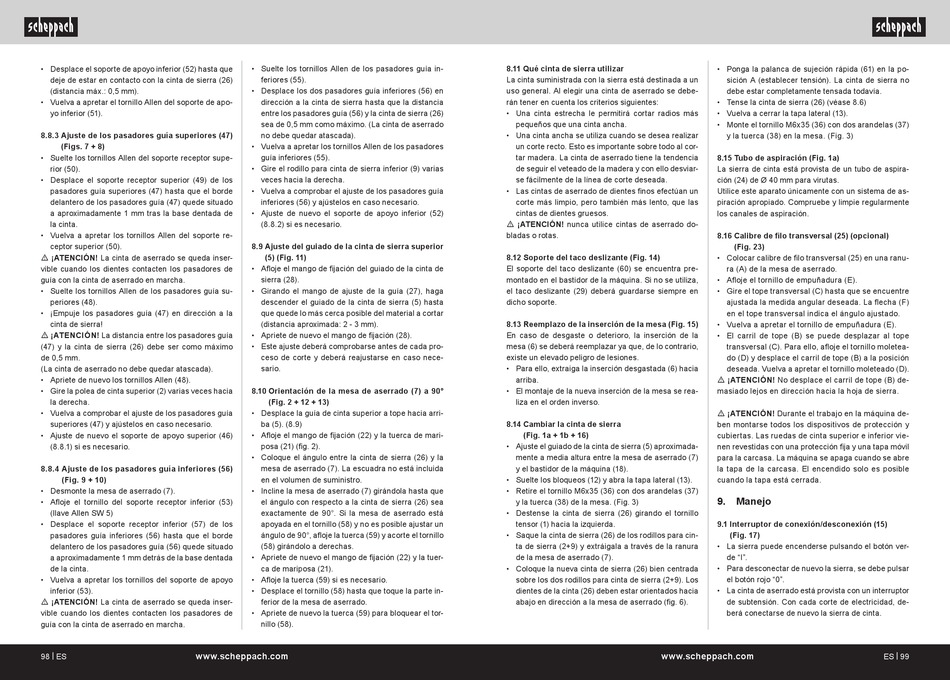

• Desplace el soporte de apoyo inferior (52) hasta que
deje de estar en contacto con la cinta de sierra (26)
(distancia máx.: 0,5 mm).
• Vuelva a apretar el tornillo Allen del soporte de apo-
yo inferior (51).
8.8.3 Ajuste de los pasadores guía superiores (47)
(Figs. 7 + 8)
• Suelte los tornillos Allen del soporte receptor supe-
rior (50).
• Desplace el soporte receptor superior (49) de los
pasadores guía superiores (47) hasta que el borde
delantero de los pasadores guía (47) quede situado
a aproximadamente 1 mm tras la base dentada de
la cinta.
• Vuelva a apretar los tornillos Allen del soporte re-
ceptor superior (50).
m ¡ATENCIÓN! La cinta de aserrado se queda inser-
vible cuando los dientes contacten los pasadores de
guía con la cinta de aserrado en marcha.
• Suelte los tornillos Allen de los pasadores guía su-
periores (48).
• ¡Empuje los pasadores guía (47) en dirección a la
cinta de sierra!
m ¡ATENCIÓN! La distancia entre los pasadores guía
(47) y la cinta de sierra (26) debe ser como máximo
de 0,5 mm.
(La cinta de aserrado no debe quedar atascada).
• Apriete de nuevo los tornillos Allen (48).
• Gire la polea de cinta superior (2) varias veces hacia
la derecha.
• Vuelva a comprobar el ajuste de los pasadores guía
superiores (47) y ajústelos en caso necesario.
• Ajuste de nuevo el soporte de apoyo superior (46)
(8.8.1) si es necesario.
8.8.4 Ajuste de los pasadores guía inferiores (56)
(Fig. 9 + 10)
• Desmonte la mesa de aserrado (7).
• Afloje el tornillo del soporte receptor inferior (53)
(llave Allen SW 5)
• Desplace el soporte receptor inferior (57) de los
pasadores guía inferiores (56) hasta que el borde
delantero de los pasadores guía (56) quede situado
a aproximadamente 1 mm detrás de la base dentada
de la cinta.
• Vuelva a apretar los tornillos del soporte de apoyo
inferior (53).
m ¡ATENCIÓN! La cinta de aserrado se queda inser-
vible cuando los dientes contacten los pasadores de
guía con la cinta de aserrado en marcha.
98 | ES www.scheppach.com
• Suelte los tornillos Allen de los pasadores guía in-
feriores (55).
• Desplace los dos pasadores guía inferiores (56) en
dirección a la cinta de sierra hasta que la distancia
entre los pasadores guía (56) y la cinta de sierra (26)
sea de 0,5 mm como máximo. (La cinta de aserrado
no debe quedar atascada).
• Vuelva a apretar los tornillos Allen de los pasadores
guía inferiores (55).
• Gire el rodillo para cinta de sierra inferior (9) varias
veces hacia la derecha.
• Vuelva a comprobar el ajuste de los pasadores guía
inferiores (56) y ajústelos en caso necesario.
• Ajuste de nuevo el soporte de apoyo inferior (52)
(8.8.2) si es necesario.
8.9 Ajuste del guiado de la cinta de sierra superior
(5) (Fig. 11)
• Afloje el mango de fijación del guiado de la cinta de
sierra (28).
• Girando el mango de ajuste de la guía (27), haga
descender el guiado de la cinta de sierra (5) hasta
que quede lo más cerca posible del material a cortar
(distancia aproximada: 2 - 3 mm).
• Apriete de nuevo el mango de fijación (28).
• Este ajuste deberá comprobarse antes de cada pro-
ceso de corte y deberá reajustarse en caso nece-
sario.
8.10 Orientación de la mesa de aserrado (7) a 90°
(Fig. 2 + 12 + 13)
• Desplace la guía de cinta superior a tope hacia arri-
ba (5). (8.9)
• Afloje el mango de fijación (22) y la tuerca de mari-
posa (21) (fig. 2).
• Coloque el ángulo entre la cinta de sierra (26) y la
mesa de aserrado (7). La escuadra no está incluida
en el volumen de suministro.
• Incline la mesa de aserrado (7) girándola hasta que
el ángulo con respecto a la cinta de sierra (26) sea
exactamente de 90°. Si la mesa de aserrado está
apoyada en el tornillo (58) y no es posible ajustar un
ángulo de 90°, afloje la tuerca (59) y acorte el tornillo
(58) girándolo a derechas.
• Apriete de nuevo el mango de fijación (22) y la tuer-
ca de mariposa (21).
• Afloje la tuerca (59) si es necesario.
• Desplace el tornillo (58) hasta que toque la parte in-
ferior de la mesa de aserrado.
• Apriete de nuevo la tuerca (59) para bloquear el tor-
nillo (58).
8.11 Qué cinta de sierra utilizar
La cinta suministrada con la sierra está destinada a un
uso general. Al elegir una cinta de aserrado se debe-
rán tener en cuenta los criterios siguientes:
• Una cinta estrecha le permitirá cortar radios más
pequeños que una cinta ancha.
• Una cinta ancha se utiliza cuando se desea realizar
un corte recto. Esto es importante sobre todo al cor-
tar madera. La cinta de aserrado tiene la tendencia
de seguir el veteado de la madera y con ello desviar-
se fácilmente de la línea de corte deseada.
• Las cintas de aserrado de dientes finos efectúan un
corte más limpio, pero también más lento, que las
cintas de dientes gruesos.
m ¡ATENCIÓN! nunca utilice cintas de aserrado do-
bladas o rotas.
8.12 Soporte del taco deslizante (Fig. 14)
El soporte del taco deslizante (60) se encuentra pre-
montado en el bastidor de la máquina. Si no se utiliza,
el taco deslizante (29) deberá guardarse siempre en
dicho soporte.
8.13 Reemplazo de la inserción de la mesa (Fig. 15)
En caso de desgaste o deterioro, la inserción de la
mesa (6) se deberá reemplazar ya que, de lo contrario,
existe un elevado peligro de lesiones.
• Para ello, extraiga la inserción desgastada (6) hacia
arriba.
• El montaje de la nueva inserción de la mesa se rea-
liza en el orden inverso.
8.14 Cambiar la cinta de sierra
(Fig. 1a + 1b + 16)
• Ajuste el guiado de la cinta de sierra (5) aproximada-
mente a media altura entre la mesa de aserrado (7)
y el bastidor de la máquina (18).
• Suelte los bloqueos (12) y abra la tapa lateral (13).
• Retire el tornillo M6x35 (36) con dos arandelas (37)
y la tuerca (38) de la mesa. (Fig. 3)
• Destense la cinta de sierra (26) girando el tornillo
tensor (1) hacia la izquierda.
• Saque la cinta de sierra (26) de los rodillos para cin-
ta de sierra (2+9) y extráigala a través de la ranura
de la mesa de aserrado (7).
• Coloque la nueva cinta de sierra (26) bien centrada
sobre los dos rodillos para cinta de sierra (2+9). Los
dientes de la cinta (26) deben estar orientados hacia
abajo en dirección a la mesa de aserrado (fig. 6).
www.scheppach.com
• Ponga la palanca de sujeción rápida (61) en la po-
sición A (establecer tensión). La cinta de sierra no
debe estar completamente tensada todavía.
• Tense la cinta de sierra (26) (véase 8.6)
• Vuelva a cerrar la tapa lateral (13).
• Monte el tornillo M6x35 (36) con dos arandelas (37)
y la tuerca (38) en la mesa. (Fig. 3)
8.15 Tubo de aspiración (Fig. 1a)
La sierra de cinta está provista de un tubo de aspira-
ción (24) de Ø 40 mm para virutas.
Utilice este aparato únicamente con un sistema de as-
piración apropiado. Compruebe y limpie regularmente
los canales de aspiración.
8.16 Calibre de filo transversal (25) (opcional)
(Fig. 23)
• Colocar calibre de filo transversal (25) en una ranu-
ra (A) de la mesa de aserrado.
• Afloje el tornillo de empuñadura (E).
• Gire el tope transversal (C) hasta que se encuentre
ajustada la medida angular deseada. La flecha (F)
en el tope transversal indica el ángulo ajustado.
• Vuelva a apretar el tornillo de empuñadura (E).
• El carril de tope (B) se puede desplazar al tope
transversal (C). Para ello, afloje el tornillo moletea-
do (D) y desplace el carril de tope (B) a la posición
deseada. Vuelva a apretar el tornillo moleteado (D).
m ¡ATENCIÓN! No desplace el carril de tope (B) de-
masiado lejos en dirección hacia la hoja de sierra.
m ¡ATENCIÓN! Durante el trabajo en la máquina de-
ben montarse todos los dispositivos de protección y
cubiertas. Las ruedas de cinta superior e inferior vie-
nen revestidas con una protección fija y una tapa móvil
para la carcasa. La máquina se apaga cuando se abre
la tapa de la carcasa. El encendido solo es posible
cuando la tapa está cerrada.
9. Manejo
9.1 Interruptor de conexión/desconexión (15)
(Fig. 17)
• La sierra puede encenderse pulsando el botón ver-
de "I".
• Para desconectar de nuevo la sierra, se debe pulsar
el botón rojo "0".
• La cinta de aserrado está provista con un interruptor
de subtensión. Con cada corte de electricidad, de-
berá conectarse de nuevo la sierra de cinta.
