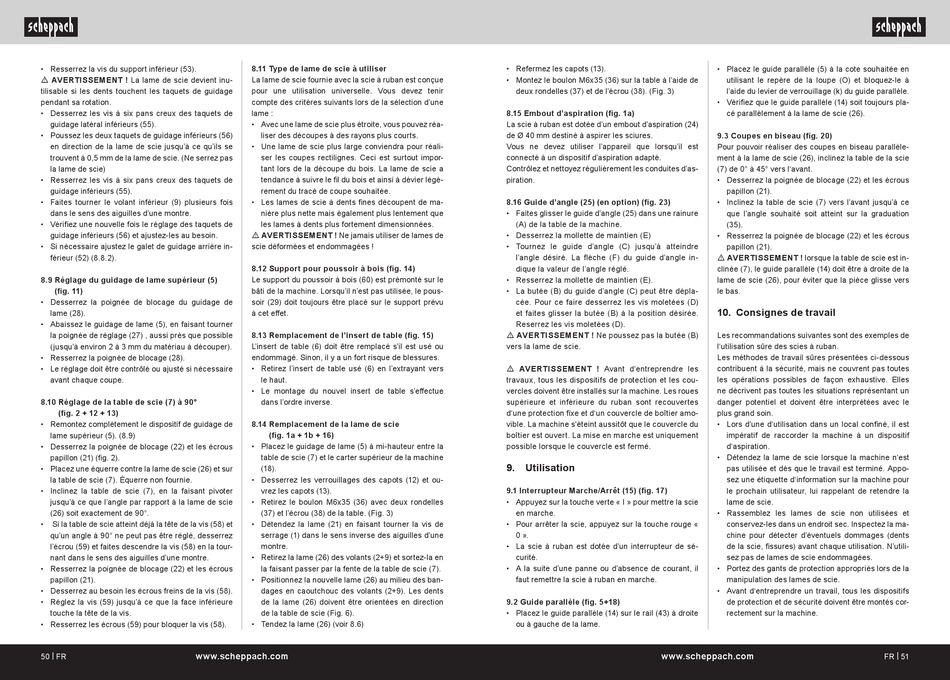

Scheppach HBS30 Original Bedienungsanleitung Seite 26

• Resserrez la vis du support inférieur (53).
m AVERTISSEMENT ! La lame de scie devient inu-
tilisable si les dents touchent les taquets de guidage
pendant sa rotation.
• Desserrez les vis à six pans creux des taquets de
guidage latéral inférieurs (55).
• Poussez les deux taquets de guidage inférieurs (56)
en direction de la lame de scie jusqu'à ce qu'ils se
trouvent à 0,5 mm de la lame de scie. (Ne serrez pas
la lame de scie)
• Resserrez les vis à six pans creux des taquets de
guidage inférieurs (55).
• Faites tourner le volant inférieur (9) plusieurs fois
dans le sens des aiguilles d'une montre.
• Vérifiez une nouvelle fois le réglage des taquets de
guidage inférieurs (56) et ajustez-les au besoin.
• Si nécessaire ajustez le galet de guidage arrière in-
férieur (52) (8.8.2).
8.9 Réglage du guidage de lame supérieur (5)
(fig. 11)
• Desserrez la poignée de blocage du guidage de
lame (28).
• Abaissez le guidage de lame (5), en faisant tourner
la poignée de réglage (27) , aussi près que possible
(jusqu'à environ 2 à 3 mm du matériau à découper).
• Resserrez la poignée de blocage (28).
• Le réglage doit être contrôlé ou ajusté si nécessaire
avant chaque coupe.
8.10 Réglage de la table de scie (7) à 90°
(fig. 2 + 12 + 13)
• Remontez complètement le dispositif de guidage de
lame supérieur (5). (8.9)
• Desserrez la poignée de blocage (22) et les écrous
papillon (21) (fig. 2).
• Placez une équerre contre la lame de scie (26) et sur
la table de scie (7). Équerre non fournie.
• Inclinez la table de scie (7), en la faisant pivoter
jusqu'à ce que l'angle par rapport à la lame de scie
(26) soit exactement de 90°.
• Si la table de scie atteint déjà la tête de la vis (58) et
qu'un angle à 90° ne peut pas être réglé, desserrez
l'écrou (59) et faites descendre la vis (58) en la tour-
nant dans le sens des aiguilles d'une montre.
• Resserrez la poignée de blocage (22) et les écrous
papillon (21).
• Desserrez au besoin les écrous freins de la vis (58).
• Réglez la vis (59) jusqu'à ce que la face inférieure
touche la tête de la vis.
• Resserrez les écrous (59) pour bloquer la vis (58).
50 | FR www.scheppach.com
8.11 Type de lame de scie à utiliser
La lame de scie fournie avec la scie à ruban est conçue
pour une utilisation universelle. Vous devez tenir
compte des critères suivants lors de la sélection d'une
lame :
• Avec une lame de scie plus étroite, vous pouvez réa-
liser des découpes à des rayons plus courts.
• Une lame de scie plus large conviendra pour réali-
ser les coupes rectilignes. Ceci est surtout impor-
tant lors de la découpe du bois. La lame de scie a
tendance à suivre le fil du bois et ainsi à dévier légè-
rement du tracé de coupe souhaitée.
• Les lames de scie à dents fines découpent de ma-
nière plus nette mais également plus lentement que
les lames à dents plus fortement dimensionnées.
m AVERTISSEMENT ! Ne jamais utiliser de lames de
scie déformées et endommagées !
8.12 Support pour poussoir à bois (fig. 14)
Le support du poussoir à bois (60) est prémonté sur le
bâti de la machine. Lorsqu'il n'est pas utilisée, le pous-
soir (29) doit toujours être placé sur le support prévu
à cet effet.
8.13 Remplacement de l'insert de table (fig. 15)
L'insert de table (6) doit être remplacé s'il est usé ou
endommagé. Sinon, il y a un fort risque de blessures.
• Retirez l'insert de table usé (6) en l'extrayant vers
le haut.
• Le montage du nouvel insert de table s'effectue
dans l'ordre inverse.
8.14 Remplacement de la lame de scie
(fig. 1a + 1b + 16)
• Placez le guidage de lame (5) à mi-hauteur entre la
table de scie (7) et le carter supérieur de la machine
(18).
• Desserrez les verrouillages des capots (12) et ou-
vrez les capots (13).
• Retirez le boulon M6x35 (36) avec deux rondelles
(37) et l'écrou (38) de la table. (Fig. 3)
• Détendez la lame (21) en faisant tourner la vis de
serrage (1) dans le sens inverse des aiguilles d'une
montre.
• Retirez la lame (26) des volants (2+9) et sortez-la en
la faisant passer par la fente de la table de scie (7).
• Positionnez la nouvelle lame (26) au milieu des ban-
dages en caoutchouc des volants (2+9). Les dents
de la lame (26) doivent être orientées en direction
de la table de scie (Fig. 6).
• Tendez la lame (26) (voir 8.6)
• Refermez les capots (13).
• Montez le boulon M6x35 (36) sur la table à l'aide de
deux rondelles (37) et de l'écrou (38). (Fig. 3)
8.15 Embout d'aspiration (fig. 1a)
La scie à ruban est dotée d'un embout d'aspiration (24)
de Ø 40 mm destiné à aspirer les sciures.
Vous ne devez utiliser l'appareil que lorsqu'il est
connecté à un dispositif d'aspiration adapté.
Contrôlez et nettoyez régulièrement les conduites d'as-
piration.
8.16 Guide d'angle (25) (en option) (fig. 23)
• Faites glisser le guide d'angle (25) dans une rainure
(A) de la table de la machine.
• Desserrez la mollette de maintien (E)
• Tournez le guide d'angle (C) jusqu'à atteindre
l'angle désiré. La flèche (F) du guide d'angle in-
dique la valeur de l'angle réglé.
• Resserrez la mollette de maintien (E).
• La butée (B) du guide d'angle (C) peut être dépla-
cée. Pour ce faire desserrez les vis moletées (D)
et faites glisser la butée (B) à la position désirée.
Reserrez les vis moletées (D).
m AVERTISSEMENT ! Ne poussez pas la butée (B)
vers la lame de scie.
m AVERTISSEMENT ! Avant d'entreprendre les
travaux, tous les dispositifs de protection et les cou-
vercles doivent être installés sur la machine. Les roues
supérieure et inférieure du ruban sont recouvertes
d'une protection fixe et d'un couvercle de boîtier amo-
vible. La machine s'éteint aussitôt que le couvercle du
boîtier est ouvert. La mise en marche est uniquement
possible lorsque le couvercle est fermé.
9. Utilisation
9.1 Interrupteur Marche/Arrêt (15) (fig. 17)
• Appuyez sur la touche verte « I » pour mettre la scie
en marche.
• Pour arrêter la scie, appuyez sur la touche rouge «
0 ».
• La scie à ruban est dotée d'un interrupteur de sé-
curité.
• A la suite d'une panne ou d'absence de courant, il
faut remettre la scie à ruban en marche.
9.2 Guide parallèle (fig. 5+18)
• Placez le guide parallèle (14) sur le rail (43) à droite
ou à gauche de la lame.
www.scheppach.com
• Placez le guide parallèle (5) à la cote souhaitée en
utilisant le repère de la loupe (O) et bloquez-le à
l'aide du levier de verrouillage (k) du guide parallèle.
• Vérifiez que le guide parallèle (14) soit toujours pla-
cé parallèlement à la lame de scie (26).
9.3 Coupes en biseau (fig. 20)
Pour pouvoir réaliser des coupes en biseau parallèle-
ment à la lame de scie (26), inclinez la table de la scie
(7) de 0° à 45° vers l'avant.
• Desserrez la poignée de blocage (22) et les écrous
papillon (21).
• Inclinez la table de scie (7) vers l'avant jusqu'à ce
que l'angle souhaité soit atteint sur la graduation
(35).
• Resserrez la poignée de blocage (22) et les écrous
papillon (21).
m AVERTISSEMENT ! lorsque la table de scie est in-
clinée (7), le guide parallèle (14) doit être à droite de la
lame de scie (26), pour éviter que la pièce glisse vers
le bas.
10. Consignes de travail
Les recommandations suivantes sont des exemples de
l'utilisation sûre des scies à ruban.
Les méthodes de travail sûres présentées ci-dessous
contribuent á la sécurité, mais ne couvrent pas toutes
les opérations possibles de façon exhaustive. Elles
ne décrivent pas toutes les situations représentant un
danger potentiel et doivent être interprétées avec le
plus grand soin.
• Lors d'une d'utilisation dans un local confiné, il est
impératif de raccorder la machine à un dispositif
d'aspiration.
• Détendez la lame de scie lorsque la machine n'est
pas utilisée et dès que le travail est terminé. Appo-
sez une étiquette d'information sur la machine pour
le prochain utilisateur, lui rappelant de retendre la
lame de scie.
• Rassemblez les lames de scie non utilisées et
conservez-les dans un endroit sec. Inspectez la ma-
chine pour détecter d'éventuels dommages (dents
de la scie, fissures) avant chaque utilisation. N'utili-
sez pas de lames de scie endommagées.
• Portez des gants de protection appropriés lors de la
manipulation des lames de scie.
• Avant d'entreprendre un travail, tous les dispositifs
de protection et de sécurité doivent être montés cor-
rectement sur la machine.
