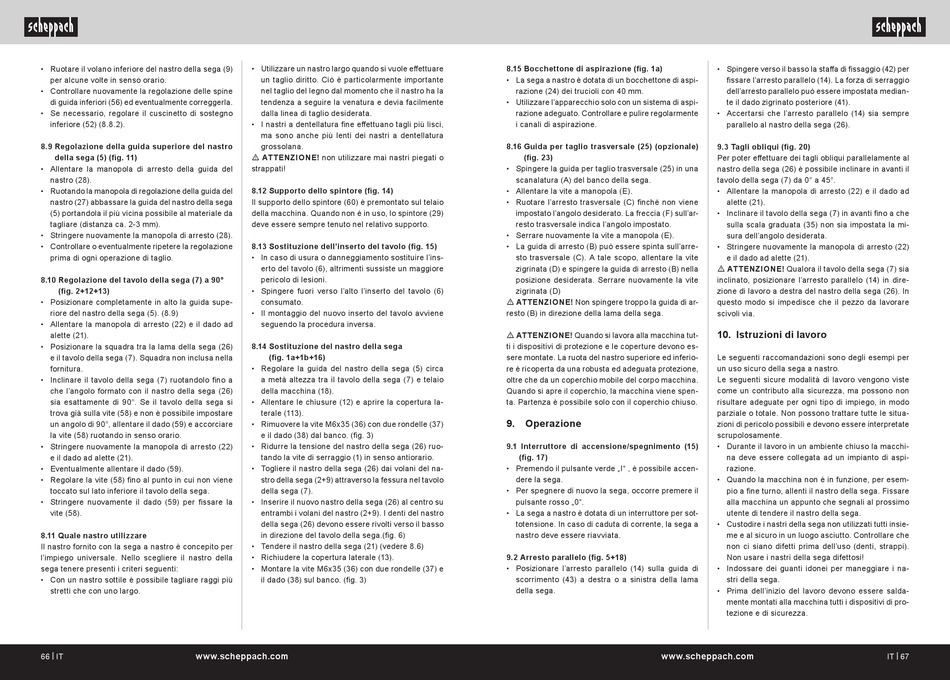

Scheppach HBS30 Original Bedienungsanleitung Seite 34

• Ruotare il volano inferiore del nastro della sega (9)
per alcune volte in senso orario.
• Controllare nuovamente la regolazione delle spine
di guida inferiori (56) ed eventualmente correggerla.
• Se necessario, regolare il cuscinetto di sostegno
inferiore (52) (8.8.2).
8.9 Regolazione della guida superiore del nastro
della sega (5) (fig. 11)
• Allentare la manopola di arresto della guida del
nastro (28).
• Ruotando la manopola di regolazione della guida del
nastro (27) abbassare la guida del nastro della sega
(5) portandola il più vicina possibile al materiale da
tagliare (distanza ca. 2-3 mm).
• Stringere nuovamente la manopola di arresto (28).
• Controllare o eventualmente ripetere la regolazione
prima di ogni operazione di taglio.
8.10 Regolazione del tavolo della sega (7) a 90°
(fig. 2+12+13)
• Posizionare completamente in alto la guida supe-
riore del nastro della sega (5). (8.9)
• Allentare la manopola di arresto (22) e il dado ad
alette (21).
• Posizionare la squadra tra la lama della sega (26)
e il tavolo della sega (7). Squadra non inclusa nella
fornitura.
• Inclinare il tavolo della sega (7) ruotandolo fino a
che lʼangolo formato con il nastro della sega (26)
sia esattamente di 90°. Se il tavolo della sega si
trova già sulla vite (58) e non è possibile impostare
un angolo di 90°, allentare il dado (59) e accorciare
la vite (58) ruotando in senso orario.
• Stringere nuovamente la manopola di arresto (22)
e il dado ad alette (21).
• Eventualmente allentare il dado (59).
• Regolare la vite (58) fino al punto in cui non viene
toccato sul lato inferiore il tavolo della sega.
• Stringere nuovamente il dado (59) per fissare la
vite (58).
8.11 Quale nastro utilizzare
Il nastro fornito con la sega a nastro è concepito per
lʼimpiego universale. Nello scegliere il nastro della
sega tenere presenti i criteri seguenti:
• Con un nastro sottile è possibile tagliare raggi più
stretti che con uno largo.
66 | IT www.scheppach.com
• Utilizzare un nastro largo quando si vuole effettuare
un taglio diritto. Ciò è particolarmente importante
nel taglio del legno dal momento che il nastro ha la
tendenza a seguire la venatura e devia facilmente
dalla linea di taglio desiderata.
• I nastri a dentellatura fine effettuano tagli più lisci,
ma sono anche più lenti dei nastri a dentellatura
grossolana.
m ATTENZIONE! non utilizzare mai nastri piegati o
strappati!
8.12 Supporto dello spintore (fig. 14)
Il supporto dello spintore (60) è premontato sul telaio
della macchina. Quando non è in uso, lo spintore (29)
deve essere sempre tenuto nel relativo supporto.
8.13 Sostituzione dell'inserto del tavolo (fig. 15)
• In caso di usura o danneggiamento sostituire lʼins-
erto del tavolo (6), altrimenti sussiste un maggiore
pericolo di lesioni.
• Spingere fuori verso l'alto l'inserto del tavolo (6)
consumato.
• Il montaggio del nuovo inserto del tavolo avviene
seguendo la procedura inversa.
8.14 Sostituzione del nastro della sega
(fig. 1a+1b+16)
• Regolare la guida del nastro della sega (5) circa
a metà altezza tra il tavolo della sega (7) e telaio
della macchina (18).
• Allentare le chiusure (12) e aprire la copertura la-
terale (113).
• Rimuovere la vite M6x35 (36) con due rondelle (37)
e il dado (38) dal banco. (fig. 3)
• Ridurre la tensione del nastro della sega (26) ruo-
tando la vite di serraggio (1) in senso antiorario.
• Togliere il nastro della sega (26) dai volani del na-
stro della sega (2+9) attraverso la fessura nel tavolo
della sega (7).
• Inserire il nuovo nastro della sega (26) al centro su
entrambi i volani del nastro (2+9). I denti del nastro
della sega (26) devono essere rivolti verso il basso
in direzione del tavolo della sega.(fig. 6)
• Tendere il nastro della sega (21) (vedere 8.6)
• Richiudere la copertura laterale (13).
• Montare la vite M6x35 (36) con due rondelle (37) e
il dado (38) sul banco. (fig. 3)
8.15 Bocchettone di aspirazione (fig. 1a)
• La sega a nastro è dotata di un bocchettone di aspi-
razione (24) dei trucioli con 40 mm.
• Utilizzare l'apparecchio solo con un sistema di aspi-
razione adeguato. Controllare e pulire regolarmente
i canali di aspirazione.
8.16 Guida per taglio trasversale (25) (opzionale)
(fig. 23)
• Spingere la guida per taglio trasversale (25) in una
scanalatura (A) del banco della sega.
• Allentare la vite a manopola (E).
• Ruotare l'arresto trasversale (C) finché non viene
impostato l'angolo desiderato. La freccia (F) sull'ar-
resto trasversale indica l'angolo impostato.
• Serrare nuovamente la vite a manopola (E).
• La guida di arresto (B) può essere spinta sull'arre-
sto trasversale (C). A tale scopo, allentare la vite
zigrinata (D) e spingere la guida di arresto (B) nella
posizione desiderata. Serrare nuovamente la vite
zigrinata (D)
m ATTENZIONE! Non spingere troppo la guida di ar-
resto (B) in direzione della lama della sega.
m ATTENZIONE! Quando si lavora alla macchina tut-
ti i dispositivi di protezione e le coperture devono es-
sere montate. La ruota del nastro superiore ed inferio-
re è ricoperta da una robusta ed adeguata protezione,
oltre che da un coperchio mobile del corpo macchina.
Quando si apre il coperchio, la macchina viene spen-
ta. Partenza è possibile solo con il coperchio chiuso.
9. Operazione
9.1 Interruttore di accensione/spegnimento (15)
(fig. 17)
• Premendo il pulsante verde „I" , è possibile accen-
dere la sega.
• Per spegnere di nuovo la sega, occorre premere il
pulsante rosso „0".
• La sega a nastro è dotata di un interruttore per sot-
totensione. In caso di caduta di corrente, la sega a
nastro deve essere riavviata.
9.2 Arresto parallelo (fig. 5+18)
• Posizionare l'arresto parallelo (14) sulla guida di
scorrimento (43) a destra o a sinistra della lama
della sega.
www.scheppach.com
• Spingere verso il basso la staffa di fissaggio (42) per
fissare l'arresto parallelo (14). La forza di serraggio
dell'arresto parallelo può essere impostata median-
te il dado zigrinato posteriore (41).
• Accertarsi che l'arresto parallelo (14) sia sempre
parallelo al nastro della sega (26).
9.3 Tagli obliqui (fig. 20)
Per poter effettuare dei tagli obliqui parallelamente al
nastro della sega (26) è possibile inclinare in avanti il
tavolo della sega (7) da 0° a 45°.
• Allentare la manopola di arresto (22) e il dado ad
alette (21).
• Inclinare il tavolo della sega (7) in avanti fino a che
sulla scala graduata (35) non sia impostata la mi-
sura dell'angolo desiderata.
• Stringere nuovamente la manopola di arresto (22)
e il dado ad alette (21).
m ATTENZIONE! Qualora il tavolo della sega (7) sia
inclinato, posizionare l'arresto parallelo (14) in dire-
zione di lavoro a destra del nastro della sega (26). In
questo modo si impedisce che il pezzo da lavorare
scivoli via.
10. Istruzioni di lavoro
Le seguenti raccomandazioni sono degli esempi per
un uso sicuro della sega a nastro.
Le seguenti sicure modalità di lavoro vengono viste
come un contributo alla sicurezza, ma possono non
risultare adeguate per ogni tipo di impiego, in modo
parziale o totale. Non possono trattare tutte le situa-
zioni di pericolo possibili e devono essere interpretate
scrupolosamente.
• Durante il lavoro in un ambiente chiuso la macchi-
na deve essere collegata ad un impianto di aspi-
razione.
• Quando la macchina non è in funzione, per esem-
pio a fine turno, allenti il nastro della sega. Fissare
alla macchina un appunto che segnali al prossimo
utente di tendere il nastro della sega.
• Custodire i nastri della sega non utilizzati tutti insie-
me e al sicuro in un luogo asciutto. Controllare che
non ci siano difetti prima dell'uso (denti, strappi).
Non usare i nastri della sega difettosi!
• Indossare dei guanti idonei per maneggiare i na-
stri della sega.
• Prima dell'inizio del lavoro devono essere salda-
mente montati alla macchina tutti i dispositivi di pro-
tezione e di sicurezza.
