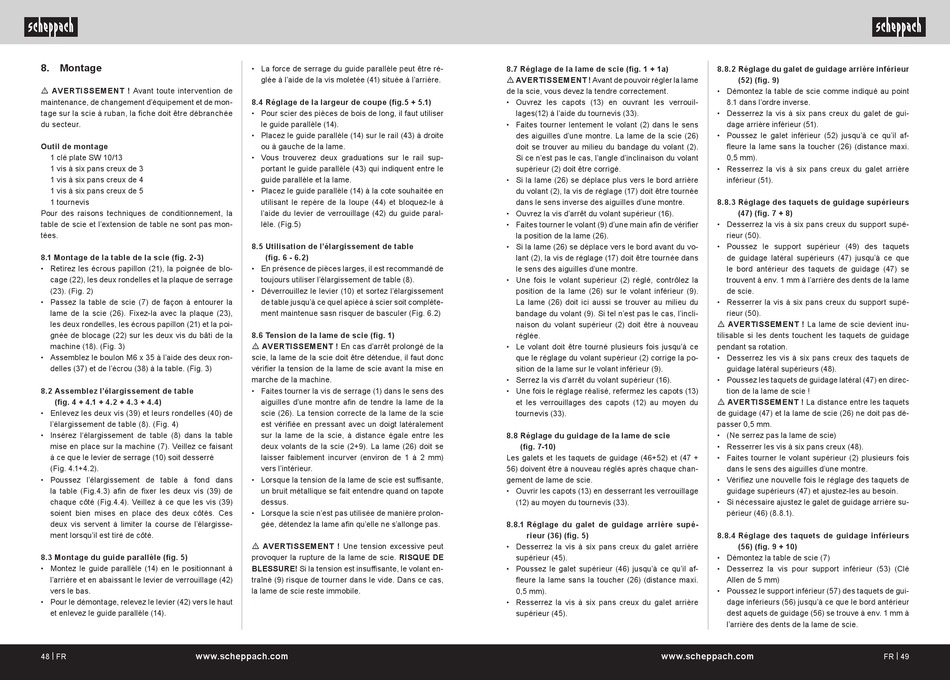

8. Montage
m AVERTISSEMENT ! Avant toute intervention de
maintenance, de changement d'équipement et de mon-
tage sur la scie à ruban, la fiche doit être débranchée
du secteur.
Outil de montage
1 clé plate SW 10/13
1 vis à six pans creux de 3
1 vis à six pans creux de 4
1 vis à six pans creux de 5
1 tournevis
Pour des raisons techniques de conditionnement, la
table de scie et l'extension de table ne sont pas mon-
tées.
8.1 Montage de la table de la scie (fig. 2-3)
• Retirez les écrous papillon (21), la poignée de blo-
cage (22), les deux rondelles et la plaque de serrage
(23). (Fig. 2)
• Passez la table de scie (7) de façon à entourer la
lame de la scie (26). Fixez-la avec la plaque (23),
les deux rondelles, les écrous papillon (21) et la poi-
gnée de blocage (22) sur les deux vis du bâti de la
machine (18). (Fig. 3)
• Assemblez le boulon M6 x 35 à l'aide des deux ron-
delles (37) et de l'écrou (38) à la table. (Fig. 3)
8.2 Assemblez l'élargissement de table
(fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Enlevez les deux vis (39) et leurs rondelles (40) de
l'élargissement de table (8). (Fig. 4)
• Insérez l'élargissement de table (8) dans la table
mise en place sur la machine (7). Veillez ce faisant
à ce que le levier de serrage (10) soit desserré
(Fig. 4.1+4.2).
• Poussez l'élargissement de table à fond dans
la table (Fig.4.3) afin de fixer les deux vis (39) de
chaque côté (Fig.4.4). Veillez à ce que les vis (39)
soient bien mises en place des deux côtés. Ces
deux vis servent à limiter la course de l'élargisse-
ment lorsqu'il est tiré de côté.
8.3 Montage du guide parallèle (fig. 5)
• Montez le guide parallèle (14) en le positionnant à
l'arrière et en abaissant le levier de verrouillage (42)
vers le bas.
• Pour le démontage, relevez le levier (42) vers le haut
et enlevez le guide parallèle (14).
48 | FR www.scheppach.com
• La force de serrage du guide parallèle peut être ré-
glée à l'aide de la vis moletée (41) située à l'arrière.
8.4 Réglage de la largeur de coupe (fig.5 + 5.1)
• Pour scier des pièces de bois de long, il faut utiliser
le guide parallèle (14).
• Placez le guide parallèle (14) sur le rail (43) à droite
ou à gauche de la lame.
• Vous trouverez deux graduations sur le rail sup-
portant le guide parallèle (43) qui indiquent entre le
guide parallèle et la lame.
• Placez le guide parallèle (14) à la cote souhaitée en
utilisant le repère de la loupe (44) et bloquez-le à
l'aide du levier de verrouillage (42) du guide paral-
lèle. (Fig.5)
8.5 Utilisation de l'élargissement de table
(fig. 6 - 6.2)
• En présence de pièces larges, il est recommandé de
toujours utiliser l'élargissement de table (8).
• Déverrouillez le levier (10) et sortez l'élargissement
de table jusqu'à ce quel apièce à scier soit complète-
ment maintenue sasn risquer de basculer (Fig. 6.2)
8.6 Tension de la lame de scie (fig. 1)
m AVERTISSEMENT ! En cas d'arrêt prolongé de la
scie, la lame de la scie doit être détendue, il faut donc
vérifier la tension de la lame de scie avant la mise en
marche de la machine.
• Faites tourner la vis de serrage (1) dans le sens des
aiguilles d'une montre afin de tendre la lame de la
scie (26). La tension correcte de la lame de la scie
est vérifiée en pressant avec un doigt latéralement
sur la lame de la scie, à distance égale entre les
deux volants de la scie (2+9). La lame (26) doit se
laisser faiblement incurver (environ de 1 à 2 mm)
vers l'intérieur.
• Lorsque la tension de la lame de scie est suffisante,
un bruit métallique se fait entendre quand on tapote
dessus.
• Lorsque la scie n'est pas utilisée de manière prolon-
gée, détendez la lame afin qu'elle ne s'allonge pas.
m AVERTISSEMENT ! Une tension excessive peut
provoquer la rupture de la lame de scie. RISQUE DE
BLESSURE! Si la tension est insuffisante, le volant en-
traîné (9) risque de tourner dans le vide. Dans ce cas,
la lame de scie reste immobile.
8.7 Réglage de la lame de scie (fig. 1 + 1a)
m AVERTISSEMENT ! Avant de pouvoir régler la lame
de la scie, vous devez la tendre correctement.
• Ouvrez les capots (13) en ouvrant les verrouil-
lages(12) à l'aide du tournevis (33).
• Faites tourner lentement le volant (2) dans le sens
des aiguilles d'une montre. La lame de la scie (26)
doit se trouver au milieu du bandage du volant (2).
Si ce n'est pas le cas, l'angle d'inclinaison du volant
supérieur (2) doit être corrigé.
• Si la lame (26) se déplace plus vers le bord arrière
du volant (2), la vis de réglage (17) doit être tournée
dans le sens inverse des aiguilles d'une montre.
• Ouvrez la vis d'arrêt du volant supérieur (16).
• Faites tourner le volant (9) d'une main afin de vérifier
la position de la lame (26).
• Si la lame (26) se déplace vers le bord avant du vo-
lant (2), la vis de réglage (17) doit être tournée dans
le sens des aiguilles d'une montre.
• Une fois le volant supérieur (2) réglé, contrôlez la
position de la lame (26) sur le volant inférieur (9).
La lame (26) doit ici aussi se trouver au milieu du
bandage du volant (9). Si tel n'est pas le cas, l'incli-
naison du volant supérieur (2) doit être à nouveau
réglée.
• Le volant doit être tourné plusieurs fois jusqu'à ce
que le réglage du volant supérieur (2) corrige la po-
sition de la lame sur le volant inférieur (9).
• Serrez la vis d'arrêt du volant supérieur (16).
• Une fois le réglage réalisé, refermez les capots (13)
et les verrouillages des capots (12) au moyen du
tournevis (33).
8.8 Réglage du guidage de la lame de scie
(fig. 7-10)
Les galets et les taquets de guidage (46+52) et (47 +
56) doivent être à nouveau réglés après chaque chan-
gement de lame de scie.
• Ouvrir les capots (13) en desserrant les verrouillage
(12) au moyen du tournevis (33).
8.8.1 Réglage du galet de guidage arrière supé-
rieur (36) (fig. 5)
• Desserrez la vis à six pans creux du galet arrière
supérieur (45).
• Poussez le galet supérieur (46) jusqu'à ce qu'il af-
fleure la lame sans la toucher (26) (distance maxi.
0,5 mm).
• Resserrez la vis à six pans creux du galet arrière
supérieur (45).
www.scheppach.com
8.8.2 Réglage du galet de guidage arrière inférieur
(52) (fig. 9)
• Démontez la table de scie comme indiqué au point
8.1 dans l'ordre inverse.
• Desserrez la vis à six pans creux du galet de gui-
dage arrière inférieur (51).
• Poussez le galet inférieur (52) jusqu'à ce qu'il af-
fleure la lame sans la toucher (26) (distance maxi.
0,5 mm).
• Resserrez la vis à six pans creux du galet arrière
inférieur (51).
8.8.3 Réglage des taquets de guidage supérieurs
(47) (fig. 7 + 8)
• Desserrez la vis à six pans creux du support supé-
rieur (50).
• Poussez le support supérieur (49) des taquets
de guidage latéral supérieurs (47) jusqu'à ce que
le bord antérieur des taquets de guidage (47) se
trouvent à env. 1 mm à l'arrière des dents de la lame
de scie.
• Resserrer la vis à six pans creux du support supé-
rieur (50).
m AVERTISSEMENT ! La lame de scie devient inu-
tilisable si les dents touchent les taquets de guidage
pendant sa rotation.
• Desserrez les vis à six pans creux des taquets de
guidage latéral supérieurs (48).
• Poussez les taquets de guidage latéral (47) en direc-
tion de la lame de scie !
m AVERTISSEMENT ! La distance entre les taquets
de guidage (47) et la lame de scie (26) ne doit pas dé-
passer 0,5 mm.
• (Ne serrez pas la lame de scie)
• Resserrer les vis à six pans creux (48).
• Faites tourner le volant supérieur (2) plusieurs fois
dans le sens des aiguilles d'une montre.
• Vérifiez une nouvelle fois le réglage des taquets de
guidage supérieurs (47) et ajustez-les au besoin.
• Si nécessaire ajustez le galet de guidage arrière su-
périeur (46) (8.8.1).
8.8.4 Réglage des taquets de guidage inférieurs
(56) (fig. 9 + 10)
• Démontez la table de scie (7)
• Desserrez la vis pour support inférieur (53) (Clé
Allen de 5 mm)
• Poussez le support inférieur (57) des taquets de gui-
dage inférieurs (56) jusqu'à ce que le bord antérieur
dest aquets de guidage (56) se trouve à env. 1 mm à
l'arrière des dents de la lame de scie.
