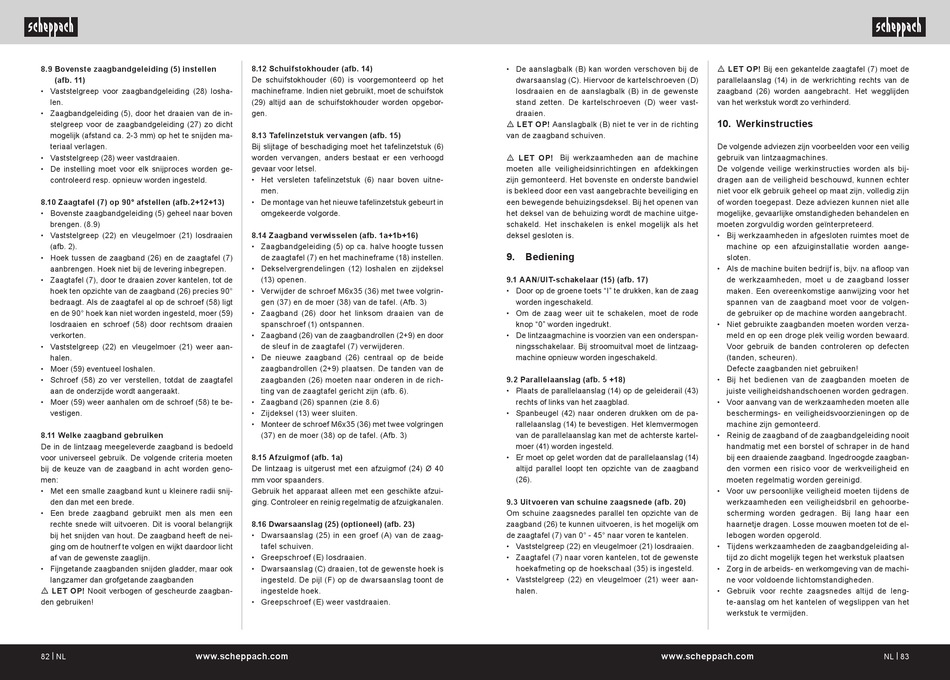

8.9 Bovenste zaagbandgeleiding (5) instellen
(afb. 11)
• Vaststelgreep voor zaagbandgeleiding (28) losha-
len.
• Zaagbandgeleiding (5), door het draaien van de in-
stelgreep voor de zaagbandgeleiding (27) zo dicht
mogelijk (afstand ca. 2-3 mm) op het te snijden ma-
teriaal verlagen.
• Vaststelgreep (28) weer vastdraaien.
• De instelling moet voor elk snijproces worden ge-
controleerd resp. opnieuw worden ingesteld.
8.10 Zaagtafel (7) op 90° afstellen (afb.2+12+13)
• Bovenste zaagbandgeleiding (5) geheel naar boven
brengen. (8.9)
• Vaststelgreep (22) en vleugelmoer (21) losdraaien
(afb. 2).
• Hoek tussen de zaagband (26) en de zaagtafel (7)
aanbrengen. Hoek niet bij de levering inbegrepen.
• Zaagtafel (7), door te draaien zover kantelen, tot de
hoek ten opzichte van de zaagband (26) precies 90°
bedraagt. Als de zaagtafel al op de schroef (58) ligt
en de 90° hoek kan niet worden ingesteld, moer (59)
losdraaien en schroef (58) door rechtsom draaien
verkorten.
• Vaststelgreep (22) en vleugelmoer (21) weer aan-
halen.
• Moer (59) eventueel loshalen.
• Schroef (58) zo ver verstellen, totdat de zaagtafel
aan de onderzijde wordt aangeraakt.
• Moer (59) weer aanhalen om de schroef (58) te be-
vestigen.
8.11 Welke zaagband gebruiken
De in de lintzaag meegeleverde zaagband is bedoeld
voor universeel gebruik. De volgende criteria moeten
bij de keuze van de zaagband in acht worden geno-
men:
• Met een smalle zaagband kunt u kleinere radii snij-
den dan met een brede.
• Een brede zaagband gebruikt men als men een
rechte snede wilt uitvoeren. Dit is vooral belangrijk
bij het snijden van hout. De zaagband heeft de nei-
ging om de houtnerf te volgen en wijkt daardoor licht
af van de gewenste zaaglijn.
• Fijngetande zaagbanden snijden gladder, maar ook
langzamer dan grofgetande zaagbanden
m LET OP! Nooit verbogen of gescheurde zaagban-
den gebruiken!
82 | NL www.scheppach.com
8.12 Schuifstokhouder (afb. 14)
De schuifstokhouder (60) is voorgemonteerd op het
machineframe. Indien niet gebruikt, moet de schuifstok
(29) altijd aan de schuifstokhouder worden opgebor-
gen.
8.13 Tafelinzetstuk vervangen (afb. 15)
Bij slijtage of beschadiging moet het tafelinzetstuk (6)
worden vervangen, anders bestaat er een verhoogd
gevaar voor letsel.
• Het versleten tafelinzetstuk (6) naar boven uitne-
men.
• De montage van het nieuwe tafelinzetstuk gebeurt in
omgekeerde volgorde.
8.14 Zaagband verwisselen (afb. 1a+1b+16)
• Zaagbandgeleiding (5) op ca. halve hoogte tussen
de zaagtafel (7) en het machineframe (18) instellen.
• Dekselvergrendelingen (12) loshalen en zijdeksel
(13) openen.
• Verwijder de schroef M6x35 (36) met twee volgrin-
gen (37) en de moer (38) van de tafel. (Afb. 3)
• Zaagband (26) door het linksom draaien van de
spanschroef (1) ontspannen.
• Zaagband (26) van de zaagbandrollen (2+9) en door
de sleuf in de zaagtafel (7) verwijderen.
• De nieuwe zaagband (26) centraal op de beide
zaagbandrollen (2+9) plaatsen. De tanden van de
zaagbanden (26) moeten naar onderen in de rich-
ting van de zaagtafel gericht zijn (afb. 6).
• Zaagband (26) spannen (zie 8.6)
• Zijdeksel (13) weer sluiten.
• Monteer de schroef M6x35 (36) met twee volgringen
(37) en de moer (38) op de tafel. (Afb. 3)
8.15 Afzuigmof (afb. 1a)
De lintzaag is uitgerust met een afzuigmof (24) Ø 40
mm voor spaanders.
Gebruik het apparaat alleen met een geschikte afzui-
ging. Controleer en reinig regelmatig de afzuigkanalen.
8.16 Dwarsaanslag (25) (optioneel) (afb. 23)
• Dwarsaanslag (25) in een groef (A) van de zaag-
tafel schuiven.
• Greepschroef (E) losdraaien.
• Dwarsaanslag (C) draaien, tot de gewenste hoek is
ingesteld. De pijl (F) op de dwarsaanslag toont de
ingestelde hoek.
• Greepschroef (E) weer vastdraaien.
• De aanslagbalk (B) kan worden verschoven bij de
dwarsaanslag (C). Hiervoor de kartelschroeven (D)
losdraaien en de aanslagbalk (B) in de gewenste
stand zetten. De kartelschroeven (D) weer vast-
draaien.
m LET OP! Aanslagbalk (B) niet te ver in de richting
van de zaagband schuiven.
m LET OP! Bij werkzaamheden aan de machine
moeten alle veiligheidsinrichtingen en afdekkingen
zijn gemonteerd. Het bovenste en onderste bandwiel
is bekleed door een vast aangebrachte beveiliging en
een bewegende behuizingsdeksel. Bij het openen van
het deksel van de behuizing wordt de machine uitge-
schakeld. Het inschakelen is enkel mogelijk als het
deksel gesloten is.
9. Bediening
9.1 AAN/UIT-schakelaar (15) (afb. 17)
• Door op de groene toets "I" te drukken, kan de zaag
worden ingeschakeld.
• Om de zaag weer uit te schakelen, moet de rode
knop "0" worden ingedrukt.
• De lintzaagmachine is voorzien van een onderspan-
ningsschakelaar. Bij stroomuitval moet de lintzaag-
machine opnieuw worden ingeschakeld.
9.2 Parallelaanslag (afb. 5 +18)
• Plaats de parallelaanslag (14) op de geleiderail (43)
rechts of links van het zaagblad.
• Spanbeugel (42) naar onderen drukken om de pa-
rallelaanslag (14) te bevestigen. Het klemvermogen
van de parallelaanslag kan met de achterste kartel-
moer (41) worden ingesteld.
• Er moet op gelet worden dat de parallelaanslag (14)
altijd parallel loopt ten opzichte van de zaagband
(26).
9.3 Uitvoeren van schuine zaagsnede (afb. 20)
Om schuine zaagsnedes parallel ten opzichte van de
zaagband (26) te kunnen uitvoeren, is het mogelijk om
de zaagtafel (7) van 0° - 45° naar voren te kantelen.
• Vaststelgreep (22) en vleugelmoer (21) losdraaien.
• Zaagtafel (7) naar voren kantelen, tot de gewenste
hoekafmeting op de hoekschaal (35) is ingesteld.
• Vaststelgreep (22) en vleugelmoer (21) weer aan-
halen.
www.scheppach.com
m LET OP! Bij een gekantelde zaagtafel (7) moet de
parallelaanslag (14) in de werkrichting rechts van de
zaagband (26) worden aangebracht. Het wegglijden
van het werkstuk wordt zo verhinderd.
10. Werkinstructies
De volgende adviezen zijn voorbeelden voor een veilig
gebruik van lintzaagmachines.
De volgende veilige werkinstructies worden als bij-
dragen aan de veiligheid beschouwd, kunnen echter
niet voor elk gebruik geheel op maat zijn, volledig zijn
of worden toegepast. Deze adviezen kunnen niet alle
mogelijke, gevaarlijke omstandigheden behandelen en
moeten zorgvuldig worden geïnterpreteerd.
• Bij werkzaamheden in afgesloten ruimtes moet de
machine op een afzuiginstallatie worden aange-
sloten.
• Als de machine buiten bedrijf is, bijv. na afloop van
de werkzaamheden, moet u de zaagband losser
maken. Een overeenkomstige aanwijzing voor het
spannen van de zaagband moet voor de volgen-
de gebruiker op de machine worden aangebracht.
• Niet gebruikte zaagbanden moeten worden verza-
meld en op een droge plek veilig worden bewaard.
Voor gebruik de banden controleren op defecten
(tanden, scheuren).
Defecte zaagbanden niet gebruiken!
• Bij het bedienen van de zaagbanden moeten de
juiste veiligheidshandschoenen worden gedragen.
• Voor aanvang van de werkzaamheden moeten alle
beschermings- en veiligheidsvoorzieningen op de
machine zijn gemonteerd.
• Reinig de zaagband of de zaagbandgeleiding nooit
handmatig met een borstel of schraper in de hand
bij een draaiende zaagband. Ingedroogde zaagban-
den vormen een risico voor de werkveiligheid en
moeten regelmatig worden gereinigd.
• Voor uw persoonlijke veiligheid moeten tijdens de
werkzaamheden een veiligheidsbril en gehoorbe-
scherming worden gedragen. Bij lang haar een
haarnetje dragen. Losse mouwen moeten tot de el-
lebogen worden opgerold.
• Tijdens werkzaamheden de zaagbandgeleiding al-
tijd zo dicht mogelijk tegen het werkstuk plaatsen
• Zorg in de arbeids- en werkomgeving van de machi-
ne voor voldoende lichtomstandigheden.
• Gebruik voor rechte zaagsnedes altijd de leng-
te-aanslag om het kantelen of wegslippen van het
werkstuk te vermijden.
NL | 83
