Bedienungsanleitung für das 3Dimensions System
Kapitel 3: System-Bedienelemente und Anzeigen
3.2.3
Bedienfelder am C-Bogen
Rechts und links am C-Bogen befindet sich jeweils ein C-Bogen-Bedienfeld. Diese
Schaltflächen stellen die Funktionen für Blende und C-Bogen bereit.
3.2.4
Gantry-Bedienfelder
Gantry-Bedienfelder stellen einen zusätzlichen Zugriff auf die Funktionen des C-Bogens
bereit. Rechts und links an der Gantry befindet sich jeweils ein C-Bogen-Bedienfeld.
Seite 30

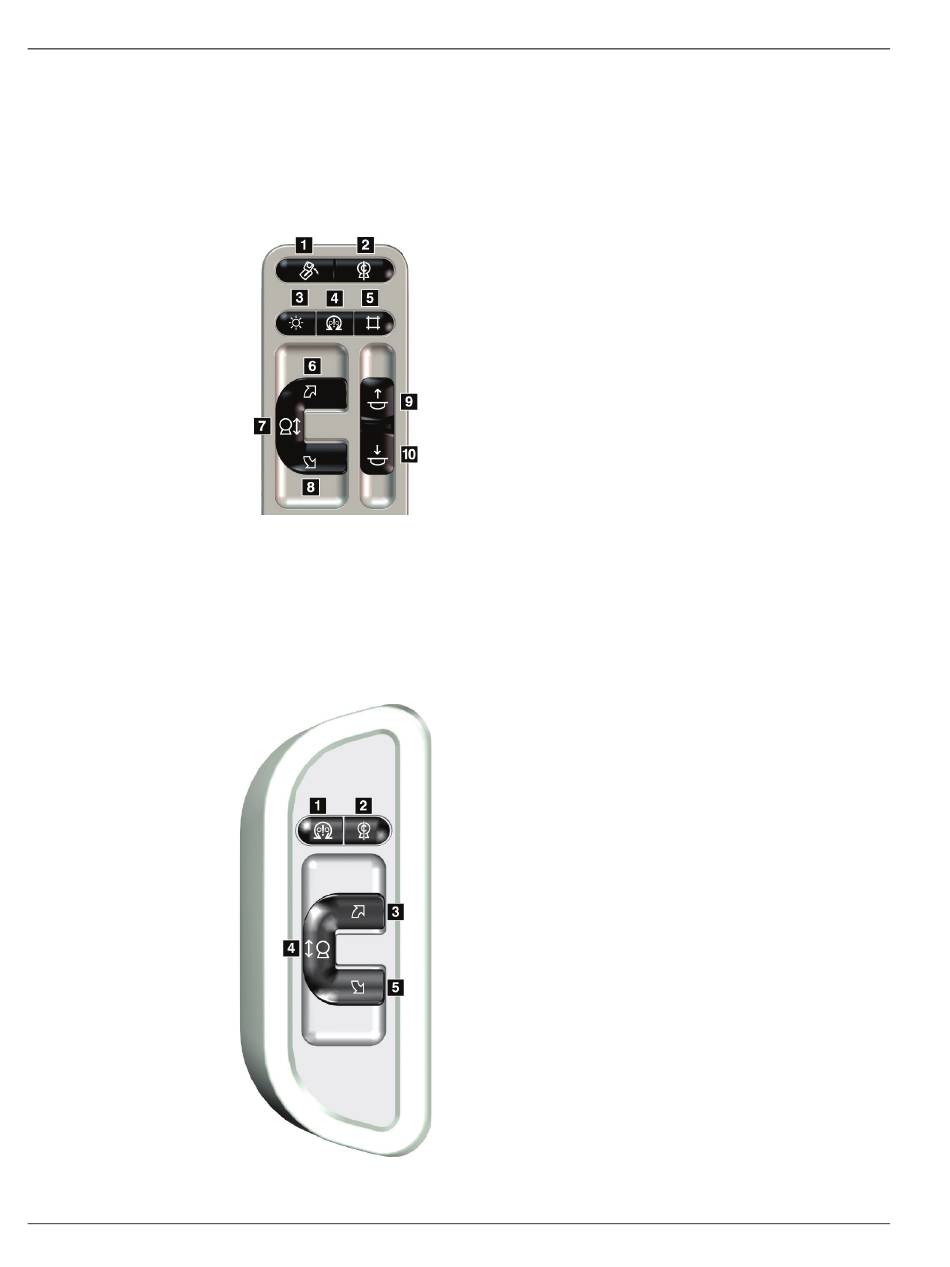

Abbildung 10: Bedienfeld C-Bogen
Abbildung 11: Gantry-Bedienfeld
Legende für Abbildungen
1.
MLO-Drehung
2.
C-Bogen null
3.
Lichtfeldlampe
4.
Motoraktivierung
5.
Blendenübersteuerung
6.
C-Bogen-Drehung im Uhrzeigersinn
7.
C-Bogen nach oben und unten verstellen
8.
C-Bogen-Drehung entgegen dem
Uhrzeigersinn
9.
Kompression auf
10. Kompression ab
Legende für Abbildungen
1.
Motoraktivierung
2.
C-Bogen null
3.
C-Bogen-Drehung im Uhrzeigersinn
4.
C-Bogen nach oben und unten
verstellen
5.
C-Bogen-Drehung entgegen dem
Uhrzeigersinn
MAN-05085-802 Revision 001
