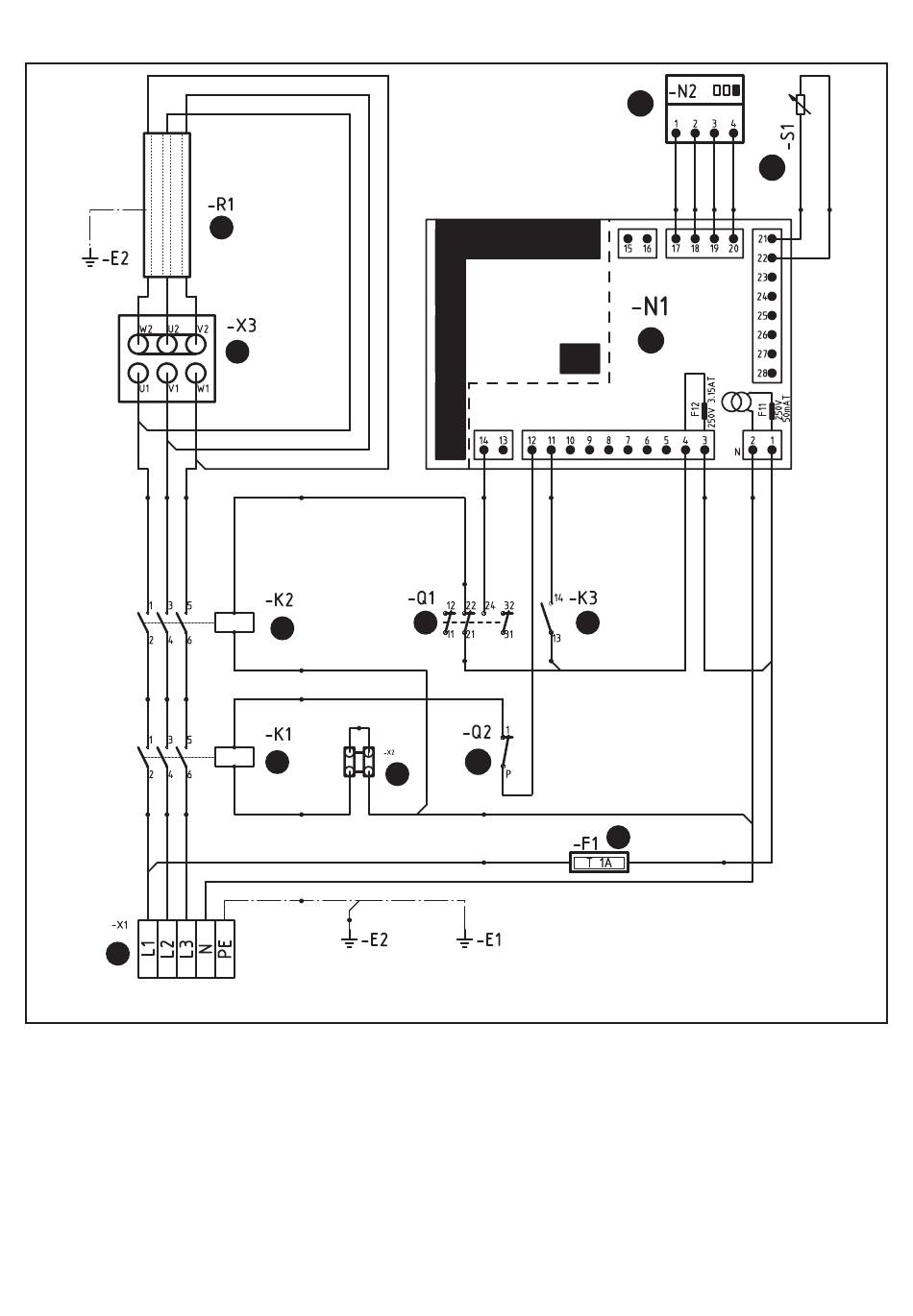

SCHEMA ELETTRICO (0*1FR5ED_400V3N ) - ELECTRIC DIAGRAM (0*1FR5ED_400V3N)
1
400V 3N
Morsettiera - Terminal board .
1)
Fusibile 1A - 1A Fuse
2)
Morsetto sezionamento potenza - Power
3)
circuit-breaker terminal
Contattore lavoro - Heating contactor
4)
Contattore sicurezza - Safety contactor
5)
Termostato sicurezza - Safety thermostat
6)
Microinterruttore resistenza - Heating element
7)
microswitch
9
8
5
4
6
13
3
Morsettiera cambio tensione - Motor wiring
8)
board
Resistenza - Heating element
9)
Scheda elettronica - Electronic card
10)
Display - Display
11)
Sonda temperatura - Temperature probe
12)
Limitatore di temperatura - Temperature
13)
limiter
