Importante
L'allacciamento deve essere eff ettuato da
personale autorizzato e qualifi cato, nel ri-
spetto delle leggi vigenti in materia e con l'u-
tilizzo di materiale appropriato e prescritto.
L'apparecchiatura viene fornita con tensio-
ne di funzionamento a 400V/3N , oppu-
re su richiesta a 230V/3 (solo per versioni
0*1FR1ED ed 1*1FR2ED).
L'apparecchiatura viene fornita con tensio-
ne di funzionamento a 400V/3N commutabi-
le a 230V/3 ( solo per versioni 0*1FR5ED ed
1*1FR6ED).
Cautela - Avvertenza
Prima di eseguire qualsiasi intervento disatti-
vare l'alimentazione elettrica generale.
Eff ettuare l'allacciamento dell'apparecchiatura
alla rete di alimentazione nel modo indicato.
Installare, se non è presente, un interruttore
1)
sezionatore automatico (A) vicino all'apparec-
chiatura con sganciatore magnetotermico e
blocco diff erenziale.
IT
3301300_inst_rev.1

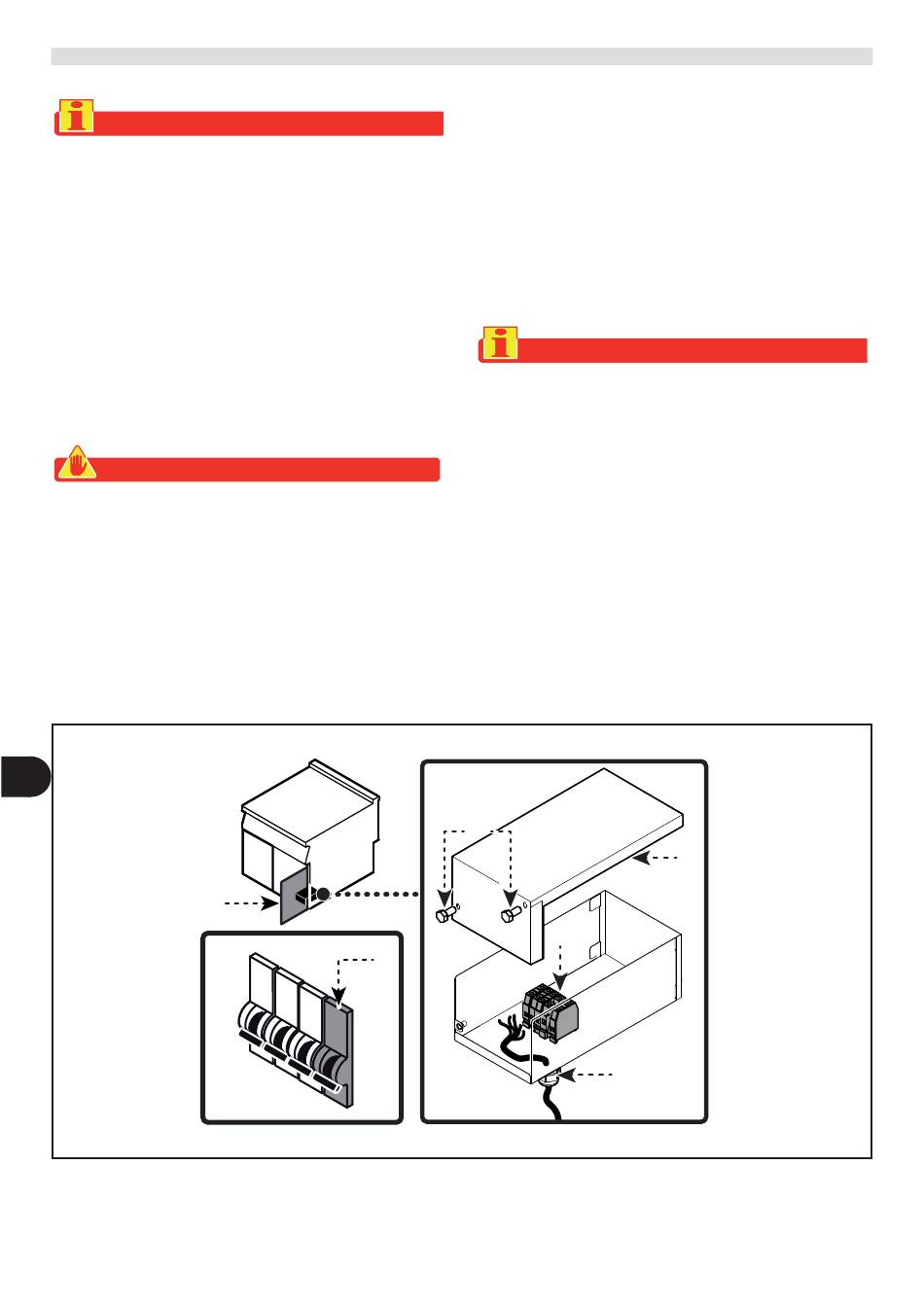

ALLACCIAMENTO ELETTRICO
B
A
Aprire il portello (B).
2)
Svitare le viti (C) per smontare il coperchio (D).
3)
Collegare l'interruttore sezionatore (A) alla
4)
morsettiera (E) dell'apparecchiatura come
indicato in fi gura e nello schema elettrico in
fondo al manuale.
Utilizzare un cavo fl essibile con caratteristiche
non inferiori al tipo H07RN-F e con tempera-
tura di utilizzo di almeno 80°C.
Importante
In fase di allacciamento fare attenzione al
collegamento dei cavi di neutro e di terra.
Serrare il pressacavo (F).
5)
Rimontare il coperchio (D) e fi ssarlo con le viti
6)
(C) ad operazione ultimata.
Richiudere il portello (B).
7)
C
E
- 10 -
D
F
