9 | Mehr zu PROFINET?
9.3.2.2

RDREC und WRREC: Azyklischer Kommunikationsablauf

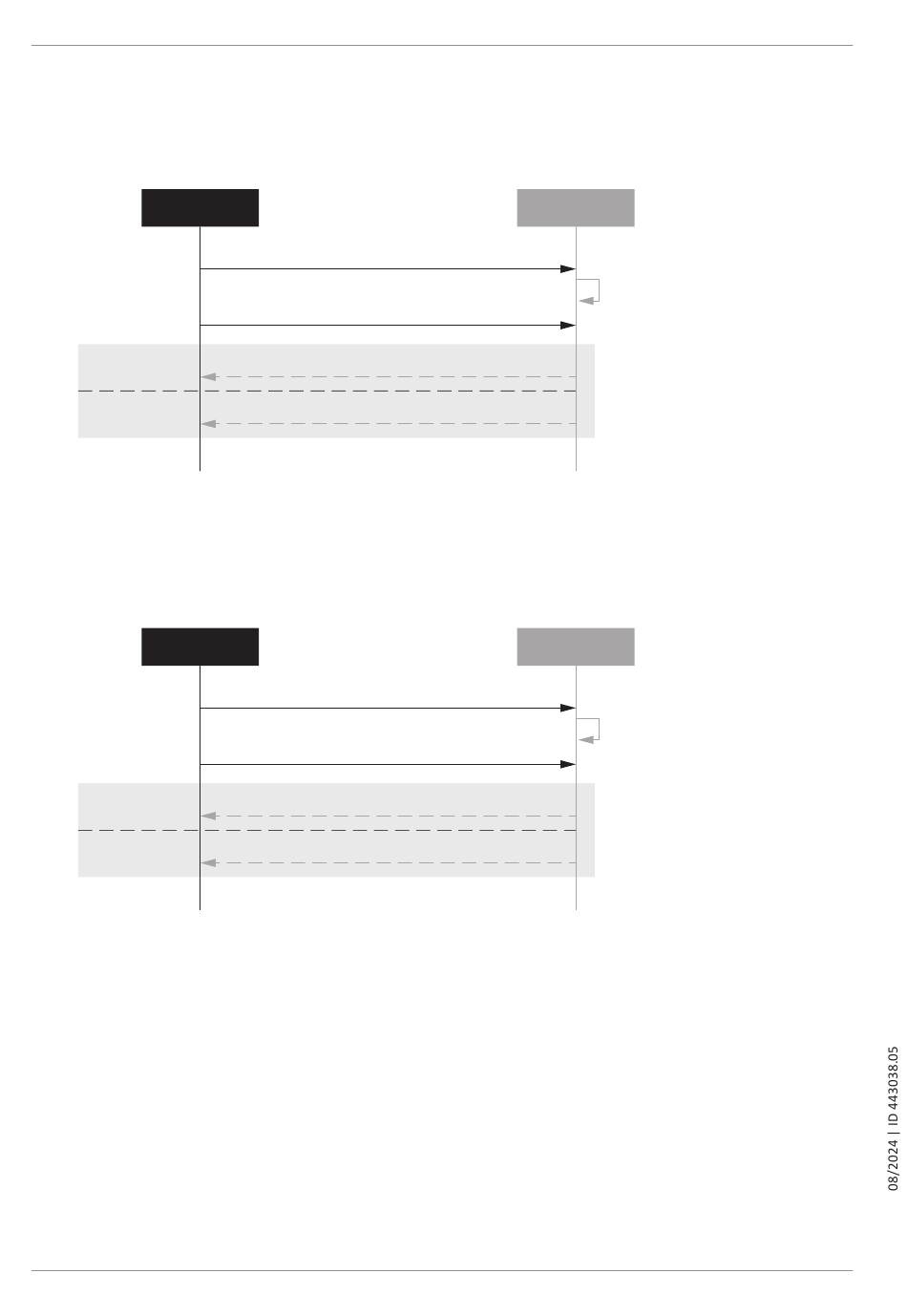

Nachfolgende Diagramme verdeutlichen den Kommunikationsablauf der Systemfunktionsbausteine RDREC und WRREC.

Datensatz lesen: Ablauf

IO-Controller
Entweder
Parameterwert
oder
Fehler
Abb. 11: RDREC: Ablauf
Beachten Sie bei RDREC, dass jeder Parameterdienst mit einem Datensatz-lesen-Request beginnt und mit einer
Datensatz-lesen-Response endet.

Datensatz schreiben: Ablauf

IO-Controller
Entweder
OK
oder
Fehler
Abb. 12: WRREC: Ablauf
62
1. WRREC [Header Request (Request_ID = 0x01)]
2. RDREC
3. RDREC [Header Response (Response_ID = 0x01) + Data]
3. RDREC [Header Response (Response_ID = 0x81) + Data]
1. WRREC [Header Request (Request_ID = 0x02) + Data]
2. RDREC
3. RDREC [Header Response (Response_ID = 0x02) + Data]
3. RDREC [Header Response (Response_ID = 0x82) + Data]
IO-Device
Bereitstellung
Parameterwert
IO-Device
Interne
Verarbeitung
STÖBER
