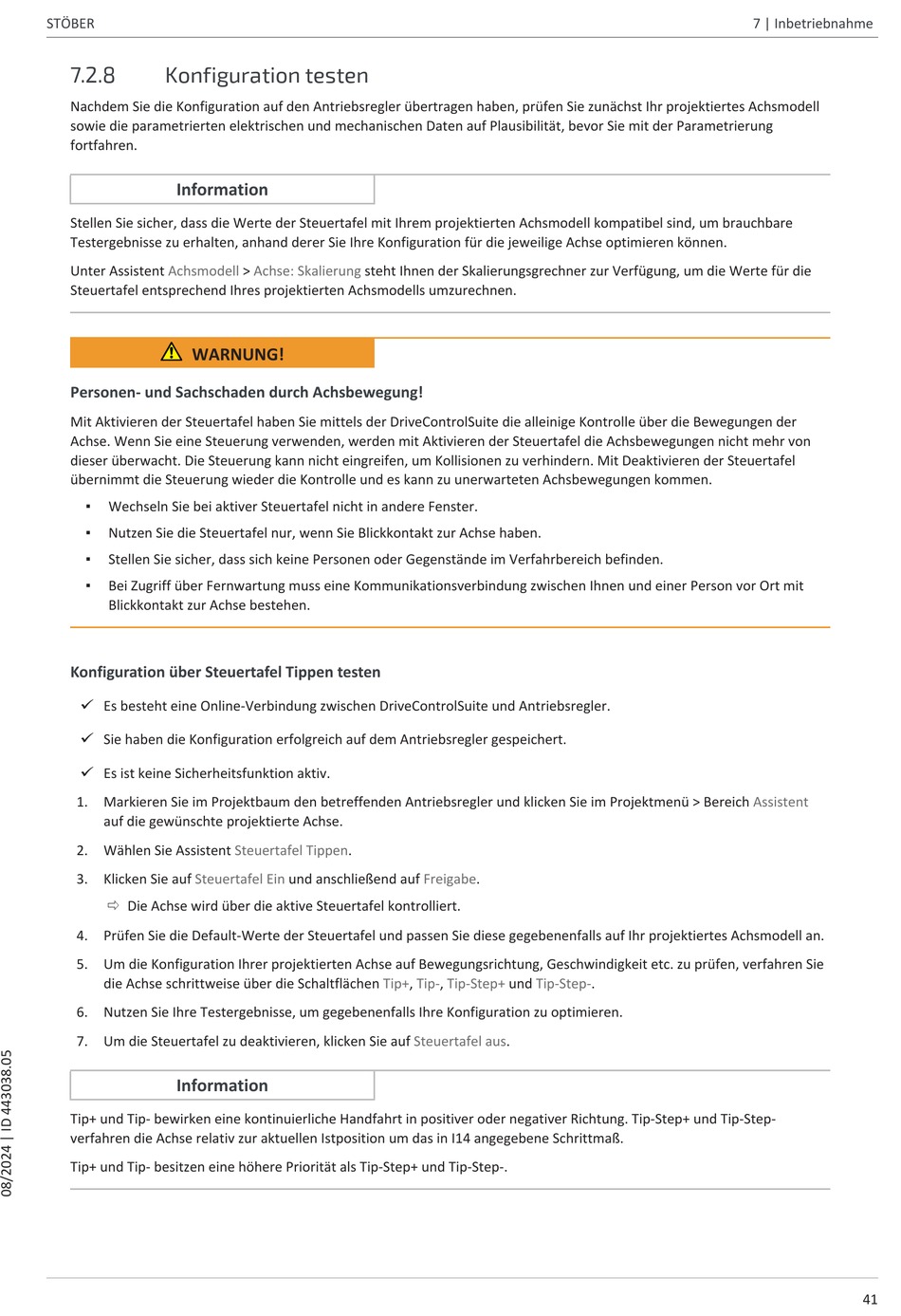

Stober PROFINET SC6 Handbuch Seite 41

STÖBER
7.2.8 Konfiguration testen
Nachdem Sie die Konfiguration auf den Antriebsregler übertragen haben, prüfen Sie zunächst Ihr projektiertes Achsmodell
sowie die parametrierten elektrischen und mechanischen Daten auf Plausibilität, bevor Sie mit der Parametrierung
fortfahren.
Information
Stellen Sie sicher, dass die Werte der Steuertafel mit Ihrem projektierten Achsmodell kompatibel sind, um brauchbare
Testergebnisse zu erhalten, anhand derer Sie Ihre Konfiguration für die jeweilige Achse optimieren können.
Unter Assistent Achsmodell
Steuertafel entsprechend Ihres projektierten Achsmodells umzurechnen.
WARNUNG!
Personen- und Sachschaden durch Achsbewegung!
Mit Aktivieren der Steuertafel haben Sie mittels der DriveControlSuite die alleinige Kontrolle über die Bewegungen der
Achse. Wenn Sie eine Steuerung verwenden, werden mit Aktivieren der Steuertafel die Achsbewegungen nicht mehr von
dieser überwacht. Die Steuerung kann nicht eingreifen, um Kollisionen zu verhindern. Mit Deaktivieren der Steuertafel
übernimmt die Steuerung wieder die Kontrolle und es kann zu unerwarteten Achsbewegungen kommen.
▪ Wechseln Sie bei aktiver Steuertafel nicht in andere Fenster.
▪ Nutzen Sie die Steuertafel nur, wenn Sie Blickkontakt zur Achse haben.
▪ Stellen Sie sicher, dass sich keine Personen oder Gegenstände im Verfahrbereich befinden.
▪ Bei Zugriff über Fernwartung muss eine Kommunikationsverbindung zwischen Ihnen und einer Person vor Ort mit
Blickkontakt zur Achse bestehen.
Konfiguration über Steuertafel Tippen testen
ü Es besteht eine Online-Verbindung zwischen DriveControlSuite und Antriebsregler.
ü Sie haben die Konfiguration erfolgreich auf dem Antriebsregler gespeichert.
ü Es ist keine Sicherheitsfunktion aktiv.
1. Markieren Sie im Projektbaum den betreffenden Antriebsregler und klicken Sie im Projektmenü > Bereich
auf die gewünschte projektierte Achse.
2. Wählen Sie Assistent
3. Klicken Sie auf Steuertafel Ein
ð Die Achse wird über die aktive Steuertafel kontrolliert.
4. Prüfen Sie die Default-Werte der Steuertafel und passen Sie diese gegebenenfalls auf Ihr projektiertes Achsmodell an.
5. Um die Konfiguration Ihrer projektierten Achse auf Bewegungsrichtung, Geschwindigkeit etc. zu prüfen, verfahren Sie
die Achse schrittweise über die Schaltflächen Tip+, Tip-,
6. Nutzen Sie Ihre Testergebnisse, um gegebenenfalls Ihre Konfiguration zu optimieren.
7. Um die Steuertafel zu deaktivieren, klicken Sie auf
Information
Tip+ und Tip- bewirken eine kontinuierliche Handfahrt in positiver oder negativer Richtung. Tip-Step+ und Tip-Step-
verfahren die Achse relativ zur aktuellen Istposition um das in I14 angegebene Schrittmaß.
Tip+ und Tip- besitzen eine höhere Priorität als Tip-Step+ und Tip-Step-.
> Achse: Skalierung steht Ihnen der Skalierungsgrechner zur Verfügung, um die Werte für die
Steuertafel Tippen.
und anschließend auf Freigabe.
Tip-Step+ und Tip-Step-.
Steuertafel aus.
7 | Inbetriebnahme
Assistent
41
